从化区太平镇中心卫生院迁建项目-人防电气cad平面图

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑设计面积：2795平方米
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 地下室用途：人防,设备用房,其它
• 节点大样：人防,其它
• 负荷等级：一级,二级,三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 安全防范：三级
• 接地方式：TN-S
• 项目所在地：广东

该附件为广东某医院人防施工图，设计范围包括：战时动力、战时通风方式控制系统及人防战时电站。

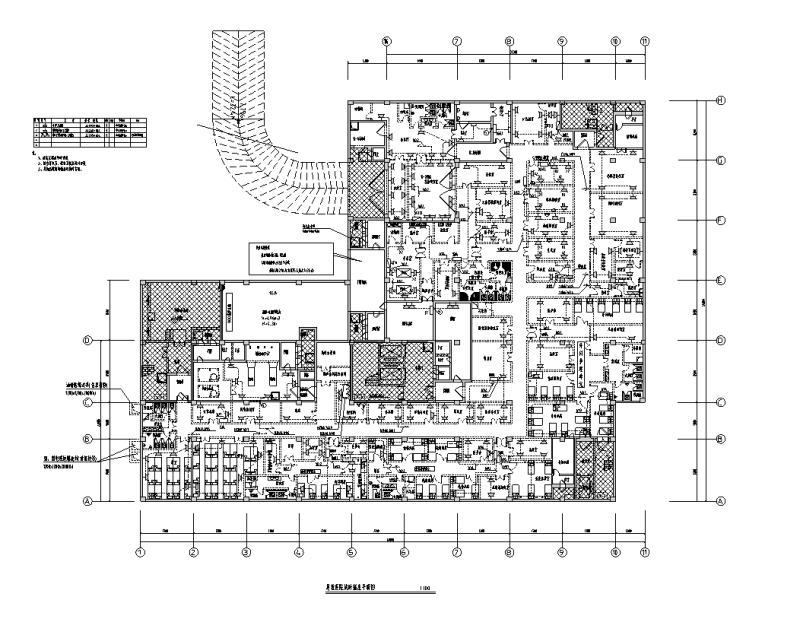

人防战时配电平面图

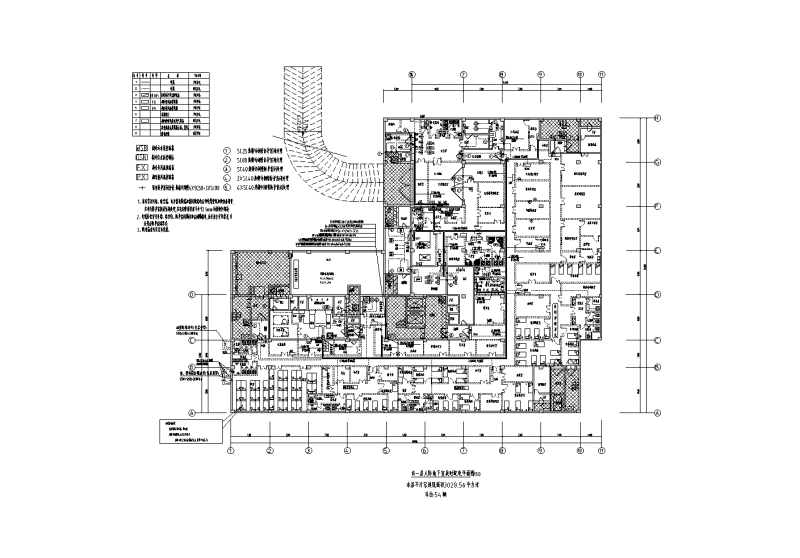

第 2 张图

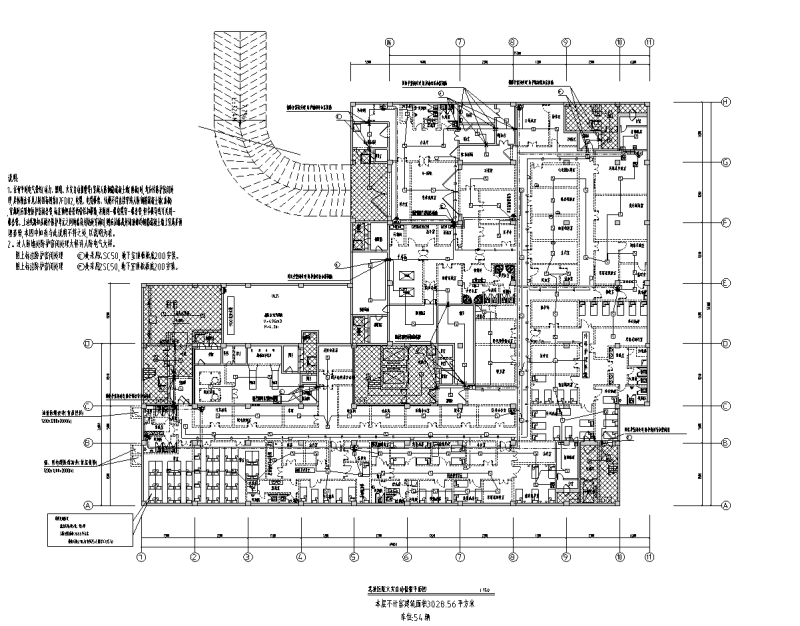

战时插座平面图

第 4 张图

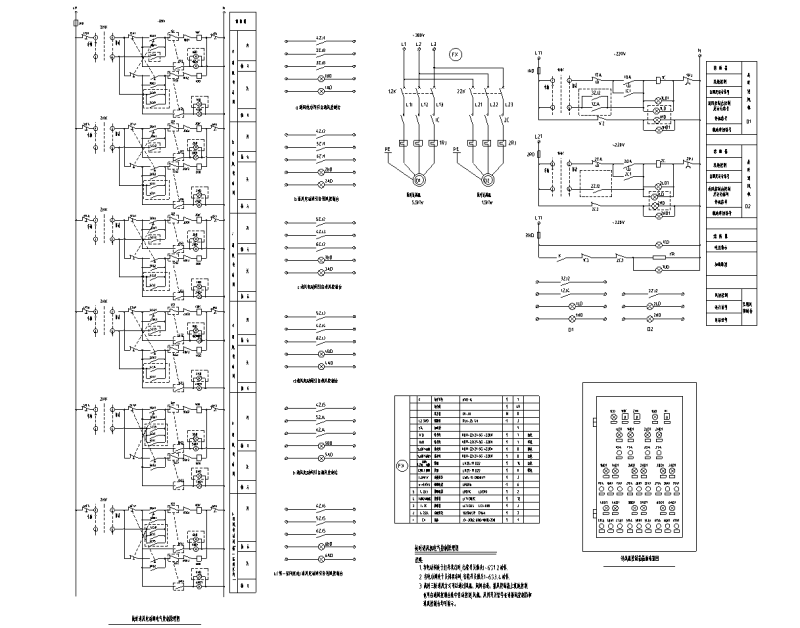

电动密闭阀一次系统图

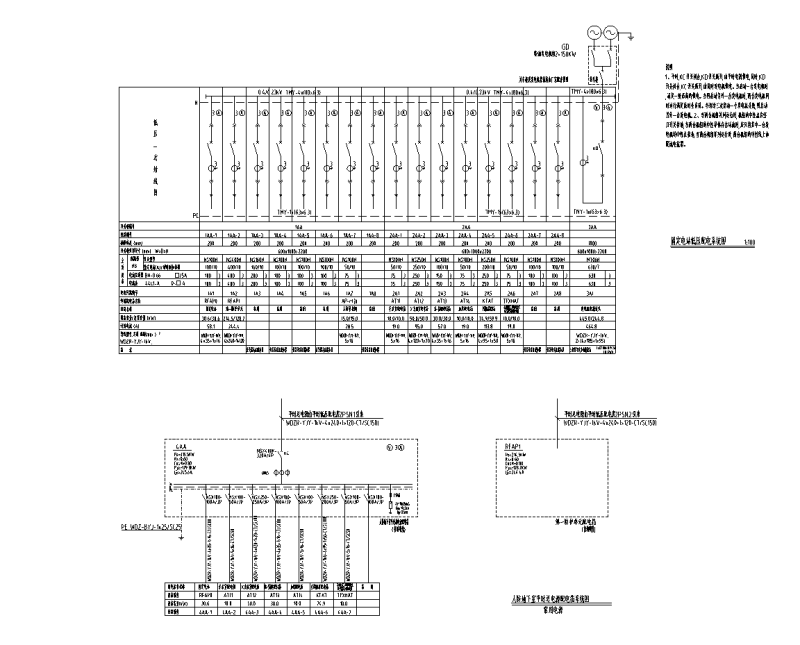

固定电站低压配电系统图

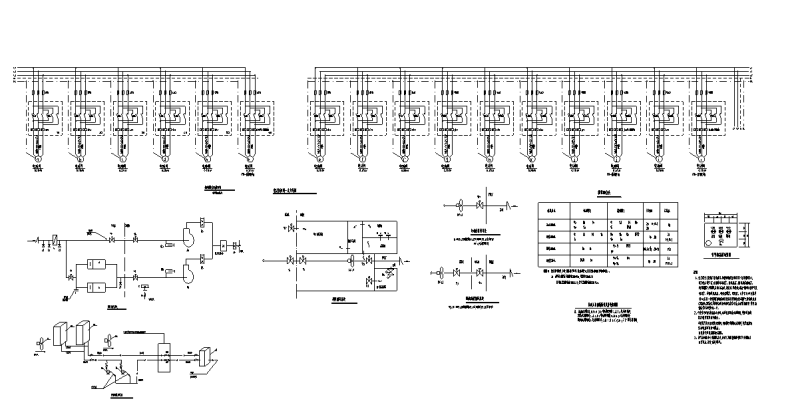

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
