该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
该附件为：
钢筋砼灌注桩 预应力锚索支护施工图2020
，格式为CAD PDF，共56p，
一、项目概要：
-
场地原始地貌类型属平原。项目规划总占地面积56686平方米，规划建设占地面积43341平方米，拟建多栋高层住宅及幼儿园等配套设施，分为两期，该项目为一期，占地面积约13061平方米，拟建两栋17层住宅及一栋5层配套建筑，设两层地下室。±0.000相当于绝对标高33.30m。
-
场地周边主要环境情况：场地现状地形为菜地、空地、民居等，地势较为平坦，勘察期间，测量钻孔孔口标高介于30.83~34.31m。该项目基坑呈近似长方形，周边现状均为农田、菜地、空地，东、南、西侧均为规划路，北侧为本地块二期用地，其外才是xx大道及xx环线高速公路，距离基坑边约170m，西侧、南侧、东侧均为规划道路，道路设计标高31.52~36.45，路宽30~40m，周边建筑均拆迁至规划道路以外，其间各种管线均做迁移和废除处理，无重要管线需要保护。本基坑顶地面标高根据场地现状标高，要求平整至绝对标高31.5~32.0m。
二、基坑支护概况：
-
基坑总面积约10941平方米，支护周长约490m，开挖深度8.5~9.0m，电梯井坑中坑3.0m。采用的支护形式：北侧：放坡挂网喷锚 钢管土钉，坡面设置泄水管；其余三侧：钢筋混凝土灌注桩垂直支护 两道预应力锚索。
-
止水帷幕：局部砂层分布的位置采用单轴搅拌桩截水，不设封闭止水帷幕。基坑安全等级：二级。设计荷载：基坑顶荷载设计值为20kPa，北侧一倍基坑深度外考虑堆载及加工区，荷载设计值40kPa，出土口40kPa。
-
基坑使用年限：开挖到坑底后一年，或自支护结构开始施工起1.5年。
三、相关图片：

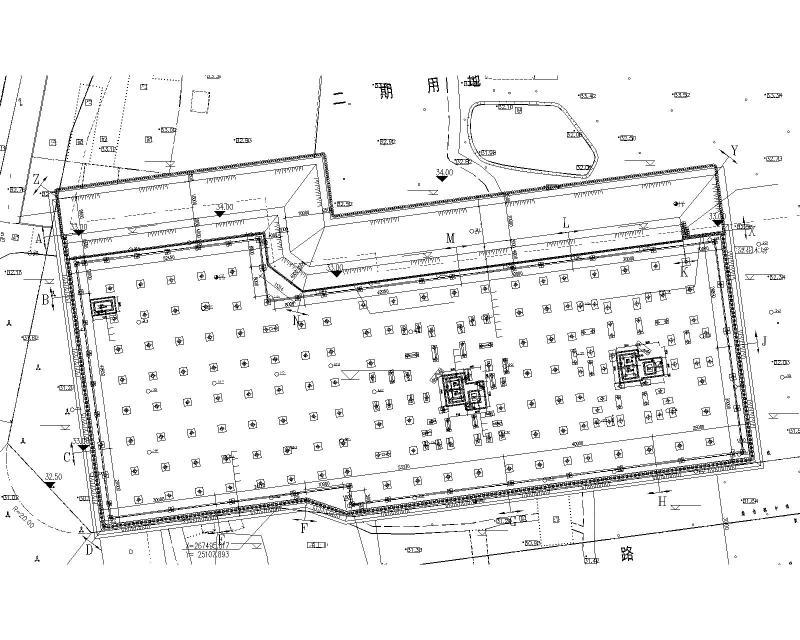

基坑平面总布置图
边坡侧剖面图

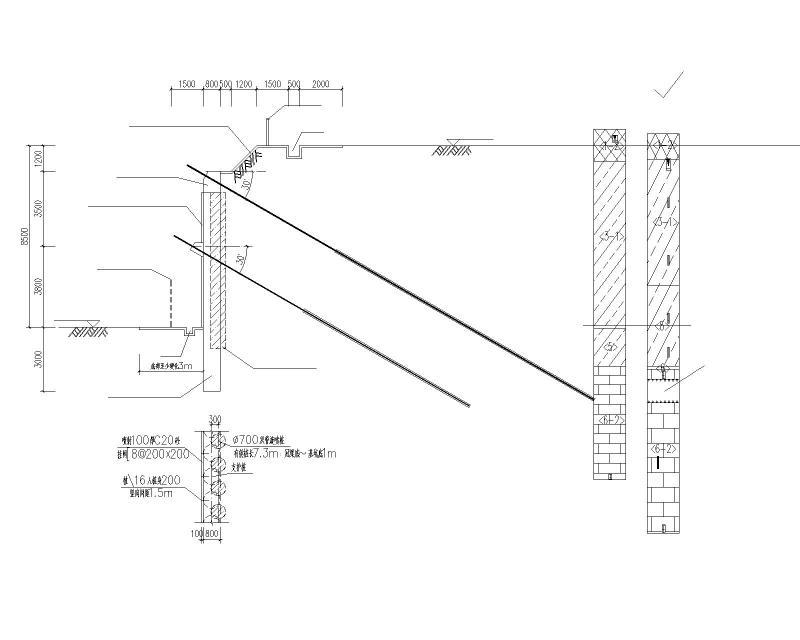

边坡测剖面图

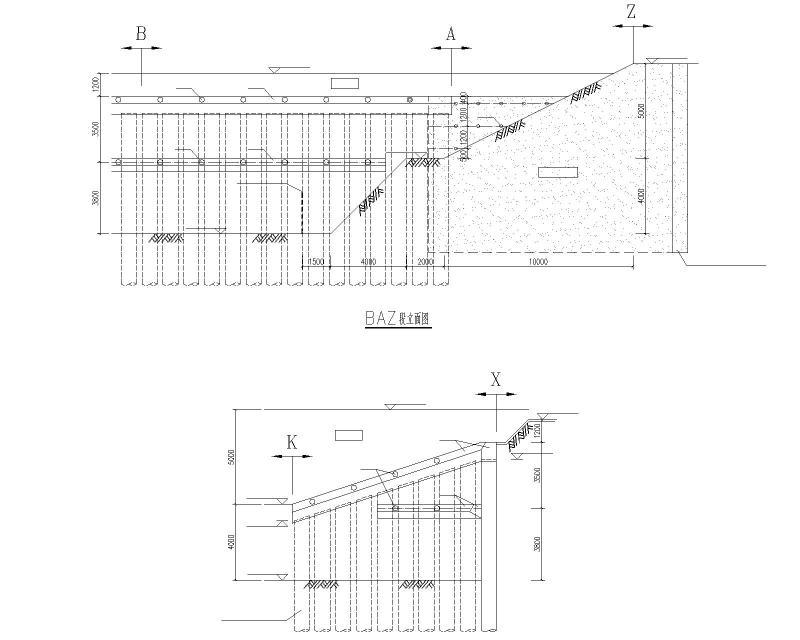

边坡立面图

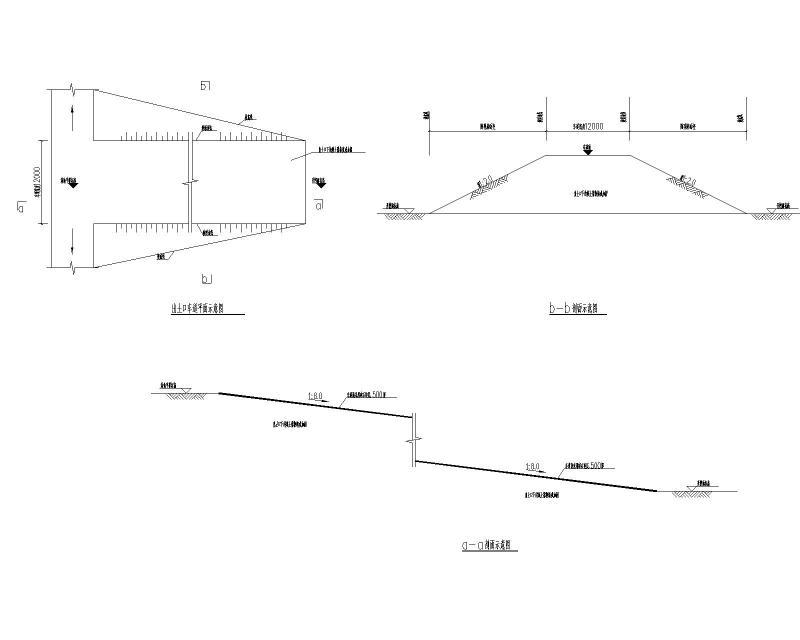

出土口大样图

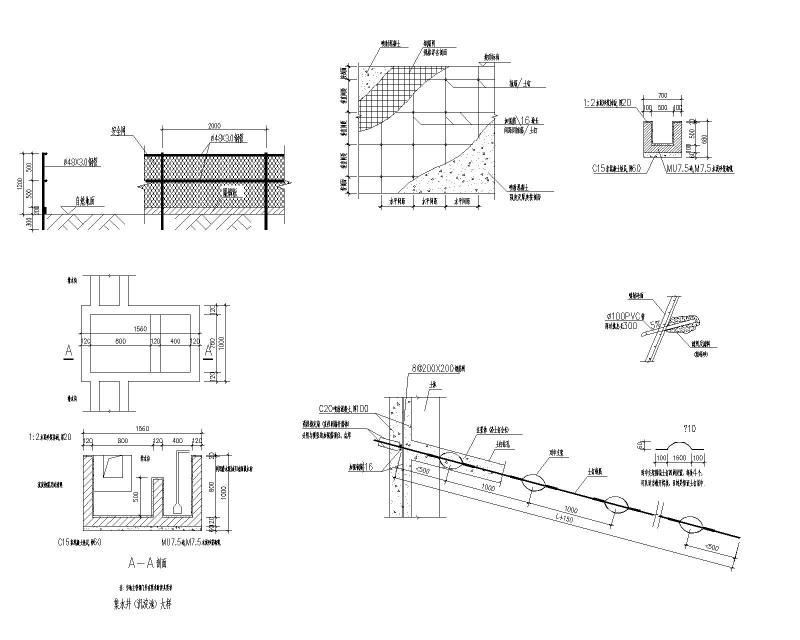

基坑支护大样图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
