一份中学4层教学楼电气CAD施工图纸（三级负荷）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 参考图纸：21张
• 负荷等级：三级
• 防雷等级：第二类
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明图例
• 二、低压配电系统图
• 三、竖向配电系统图
• 四、 配电箱系统 图
• 五、弱电系统图
• 六、照明插座平面图
• 七、 弱电平面图
• 八、 防雷接地 平面图

附件详情

本稿件是中学四层教学楼电气图纸，电气设计包含配电设计、照明插座系统、电话广播、电视教学系统、校园局域网系统、防雷接地设计。

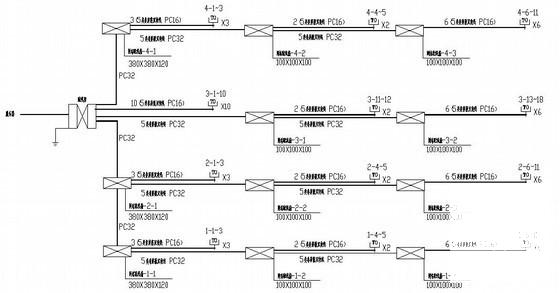

第 1 张图

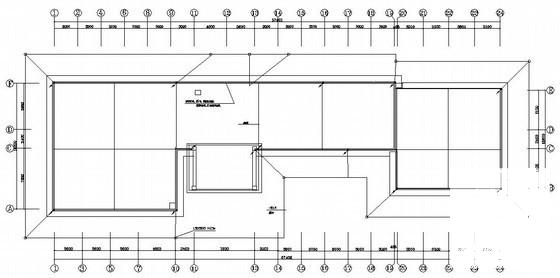

第 2 张图

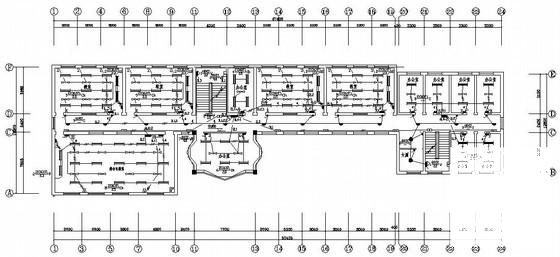

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-23 15:11:47上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
