3层高级中学艺术楼电气CAD施工图纸（高12米）(防雷接地系统)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑设计面积：2775平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第二类
• 接地方式：TN-S
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

该项目为某高级中学艺术楼，建筑面积为2775平方米，建筑设计结构形式为框架结构，现浇混凝土楼板。地上三层，建筑主体高度12.75米。设计范围包括：配电系统、 照明系统 、 防雷接地 系统。

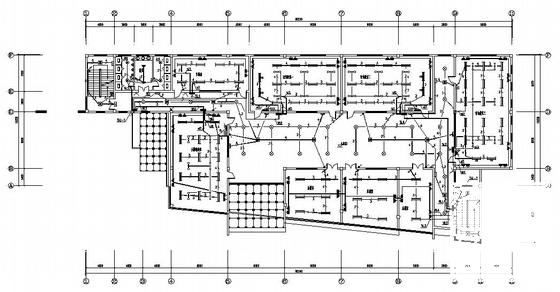

第 1 张图

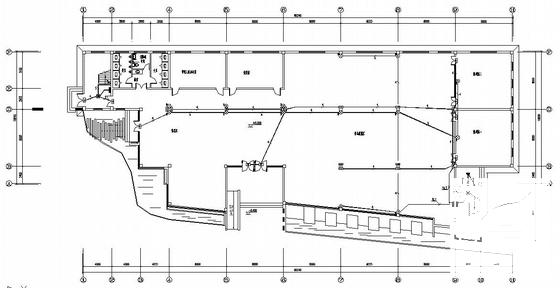

第 2 张图

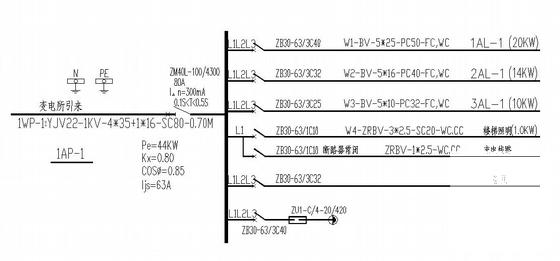

第 3 张图

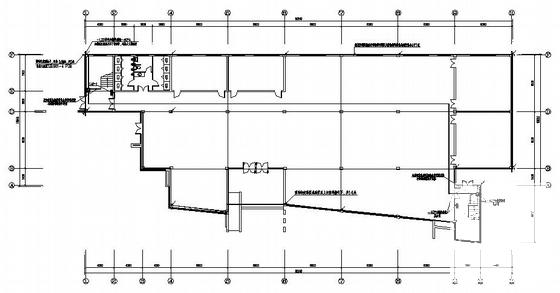

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
