小区11层住宅楼电气CAD施工图纸(防雷接地系统)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第二类
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统

附件详情

该项目为某小区住宅楼电气施工，属于二类普通高层住宅，地上11层设计。范围包括：220/380低压配电系统、 防雷接地 系统、电视系统、电信系统、 消防系统 等。

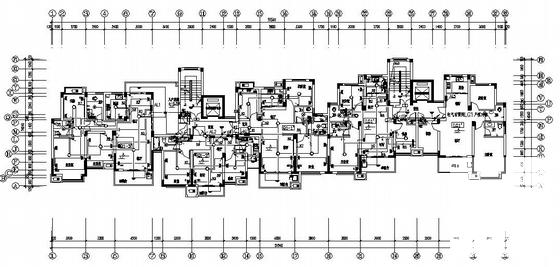

第 1 张图

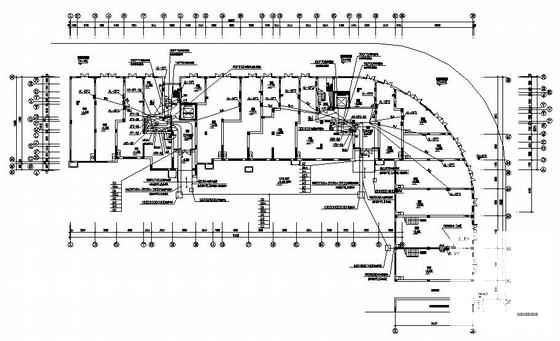

第 2 张图

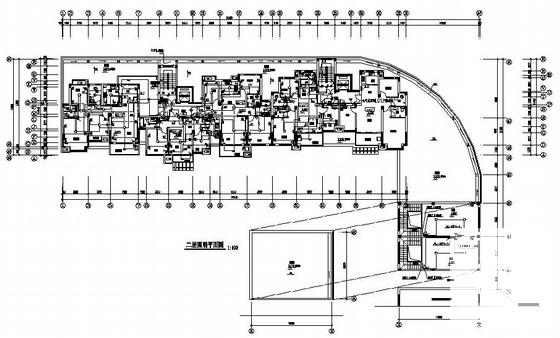

第 3 张图

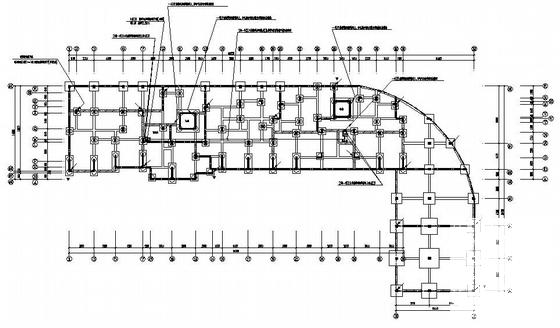

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
