一份4栋独立基础联排高档别墅结构CAD施工图纸(平面布置图)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 参考图纸：26张

附件详情

结构设计说明 、基础平面布置图、基础梁平面配筋图、结构平面布置图、梁平面配筋图、柱 平面布置图 、跃层梁平面配筋图、屋面梁平面配筋图、墙体详图、基础详图、 楼梯详图 共26张图纸。

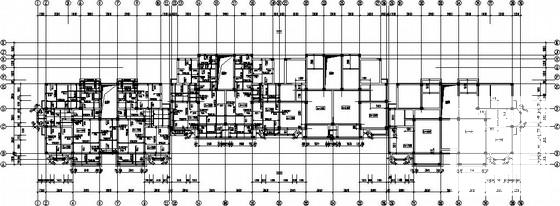

第 1 张图

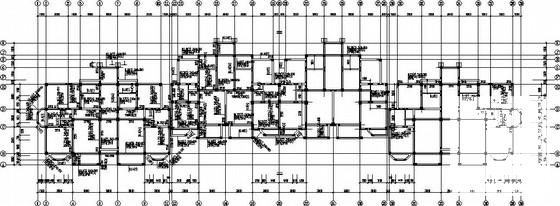

第 2 张图

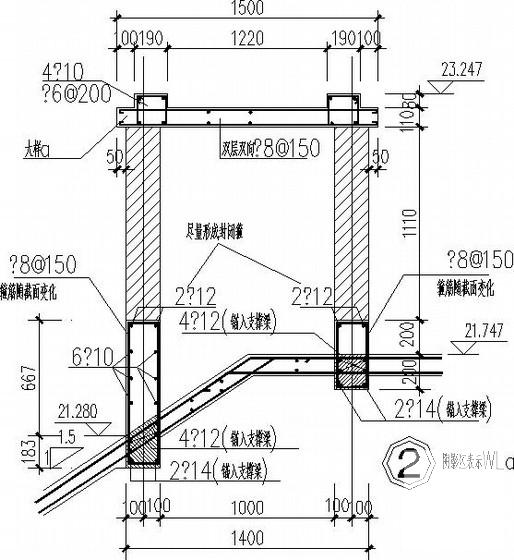

第 3 张图

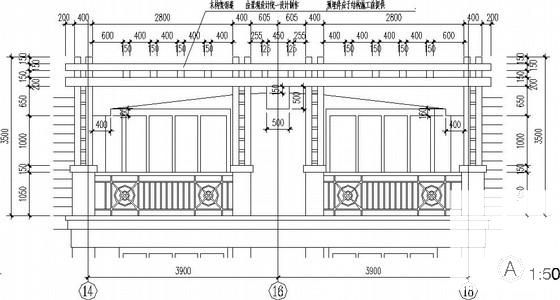

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
