4层宾馆装修电气CAD施工图纸(配电系统)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆
• 建筑高度类型：多层建筑
• 建筑设计面积：1700平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 负荷等级：三级
• 接地方式：TN-S
• 强电 设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全

附件详情

某四层宾馆大楼共四层，一层高4.5米，为咖啡厅、大堂、美容厅。二~四层为普通宾馆标房，装饰面积为1700平方米。设计范围包括：配电系统、 照明系统 、空调动力系统等。

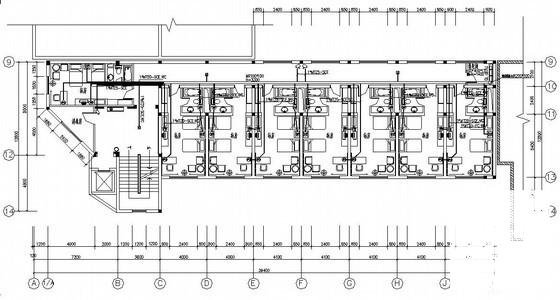

第 1 张图

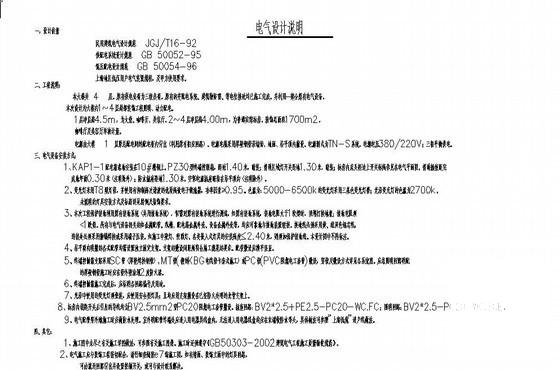

第 2 张图

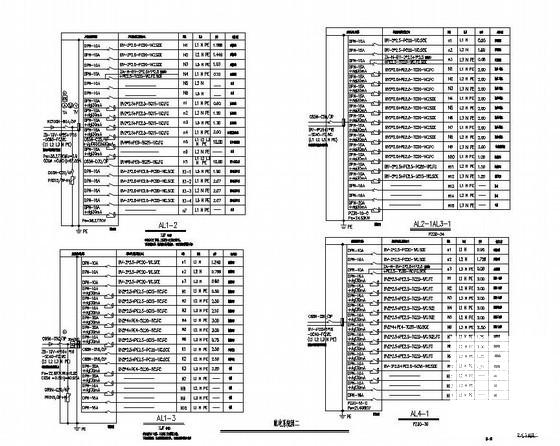

第 3 张图

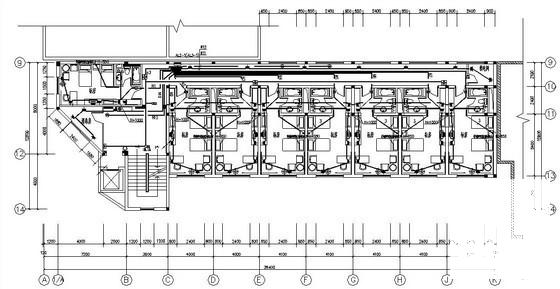

第 4 张图
