国内篮球馆钢屋架液压整体提升施工方案_CAD

[复制链接]

0

主题

0

帖子

1367

积分

超级版主

Rank: 8Rank: 8

积分
1367
发表于 2021-2-11 09:28:43 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 钢建筑结构形式:钢结构
  • 钢结构层数:多层
  • 钢结构施工部位:主体,屋面
  • 钢结构安装方法:整体提升法
  • 钢结构施工主要机具:采用液压提升器、变频液压泵源系统等
  • 钢结构施工节点详图、示意图:10张以上
  • 钢结构施工 进度计划 :无
  • 钢结构施工 方案编制 时间:近代年

附件详情

2 主要工程内容
2.1 主要提升工作量
整个篮球馆钢结构中采用液压提升的构件包括:9层主梁+主梁节点铸钢件+5~8层主梁+斜撑,考虑动力系数1.2后,提升总重量约计 吨。
2.2 工程内容简述
2.2.1 液压同步提升系统在该项目中的使用和操作;
2.2.2 液压同步提升方案设计;
2.2.3 提升用临时设施的深化设计和准备;
2.2.4 液压提升系统设备及临时设施的运输;
2.2.5 提升设备的吊装、临时设施的安装和拆除。
3 液压整体同步提升思路
3.1 钢结构设计特点
3.1.1 整个篮球馆钢结构平面投影面积和跨度很大,中间无柱,支座、节点数量相对较少;
3.1.2 整体平台钢结构荷载在支座处分布较为均匀;
3.1.3 9层主梁截面高度达到2.4米,最大安装跨度为72米,构件平面内刚度非常好;
3.1.4 主要受力节点为铸钢件,与钢结构件对焊连接;
3.1.5 主要支撑体系为16个对称布置的巨型钢砼柱;
3.1.6 钢砼柱与巨型桁架在柱顶侧面焊接连接;
3.1.7 在3、4轴线与C、D轴线的交点处设计有垂直于大地的四根短柱,将5层与10层箱型大梁连接起来;
3.1.8 5层与9层平台间通过巨型十字型斜撑连接,斜撑高度达到28米,且单件重量巨大;
3.1.9 钢结构安装总高度超过60米,且结构单件数量众多,需要大量大型起重设备配合安装。
3.2 提升思路
3.2.1 采用分阶段整体同步液压提升的主要安装方法;
3.2.2 通过无线遥控技术进行同步提升过程控制,减少现场布线,并减少与组拼、吊装等的相互干扰;
3.2.3 篮球馆4层平台结构在设计位置组装完毕后,利用该平台作为组装平台进行9层平台结构的组装。
3.2.4 通过设置在篮球馆平台节点处的提升桅杆和外围16根巨型钢砼柱顶部的液压提升装置,将9层平台整体提升至设计高度附近。在斜撑安装完毕后,整体下降完成斜撑与4层的焊接固定。
3.2.5 在整体提升过程中,利用设置在9层平台大梁上的提升小车进行4层与9层之间的斜撑提升安装。
3.2.6 提升桅杆共设置12组,桅杆位置分别在轴线2~B、5~B、5~E、2~E(1号桅杆4组)、2~C、2~D、3~E、4~E、5~D、5~C、4~B、3~B处(2号桅杆8组)。
3.2.7 每组桅杆由两根独立支柱及顶部提升大梁组成。两根支柱避开平台大梁,斜跨对称于平台铸钢节点中心。顶部提升大梁用于放置液压提升设备。
3.2.8 外围巨型钢砼柱顶部设置16个向篮球馆内部沿轴线方向外伸的提升平台,液压提升器设置在提升平台悬挑段。
3.2.9 整个提升承重结构(提升桅杆、钢砼柱)通过之间拉设的缆风绳以及外部的缆风地锚形成稳定、安全的提升体系。
4 液压整体提升方案优点
4.1 采用计算机同步控制液压整体提升技术及设备,技术先进、安全、可靠;
4.2 钢屋面在地面整体组装成型,在确保安装质量的前提下,能够有效降低组装临时措施费用,缩短安装整体周期;
4.3 有效减少了高空作业,降低了施工难度和机械用量,提高了施工效率;
4.4 提升工况与设计工况非常接近,不会在提升过程中改变整体结构的受力状态;
4.5 提升点基本均匀分布,单点荷载相对较小,提升点承载能力要求降低。在以往工程中对千吨级提升门架的多次使用,使得整体同步提升更为可行;
4.6 无线遥控技术使得操作人员能够远离作业点控制提升作业。降低了对作业空间的要求,提高了液压同步提升过程的安全性。

.............
本稿编制于近代年,内容完整,后附吊点示意图以及多张整体提升示意图(演示整个提升过程)。

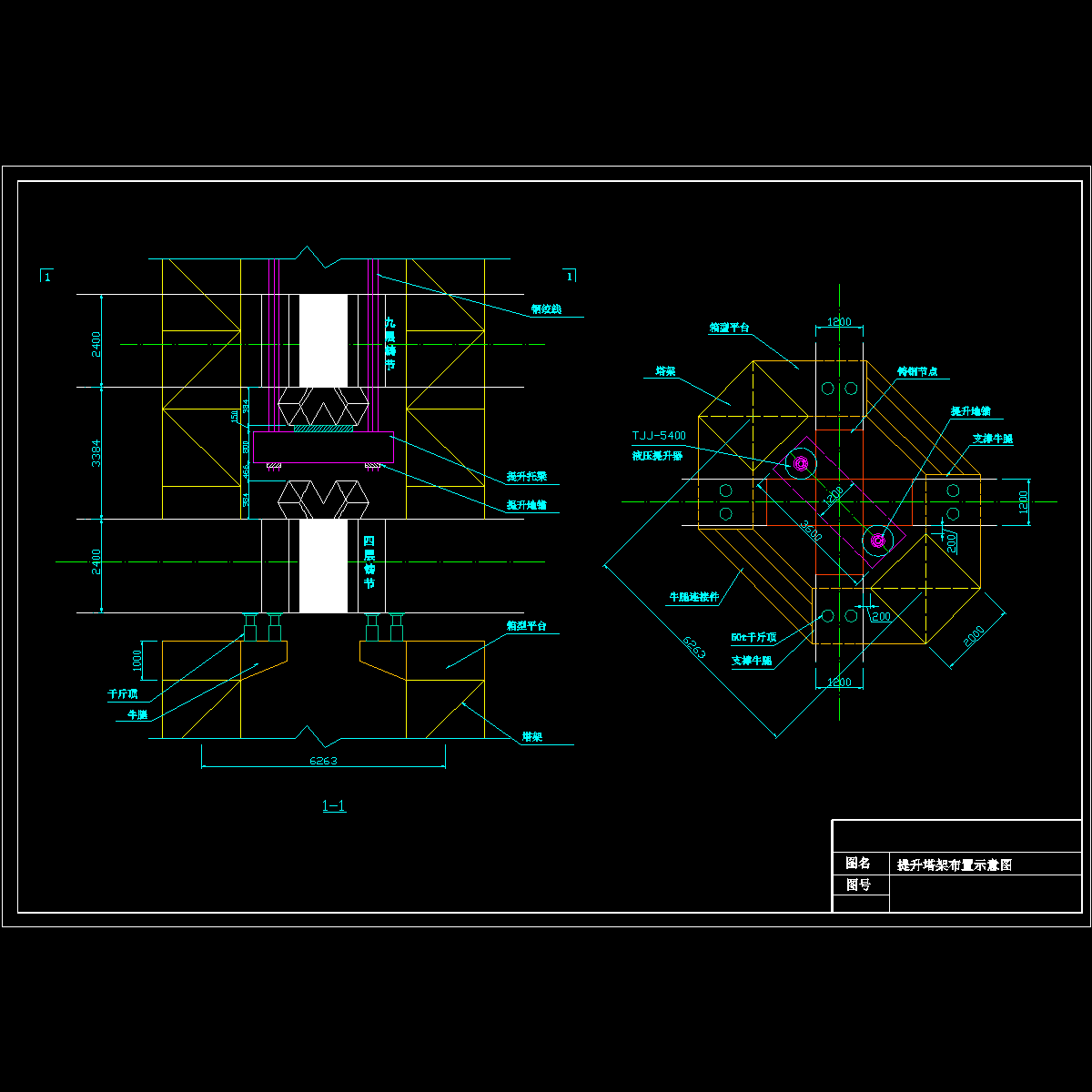

吊点(四层)示意图.dwg
吊点(四层)示意图.dwg

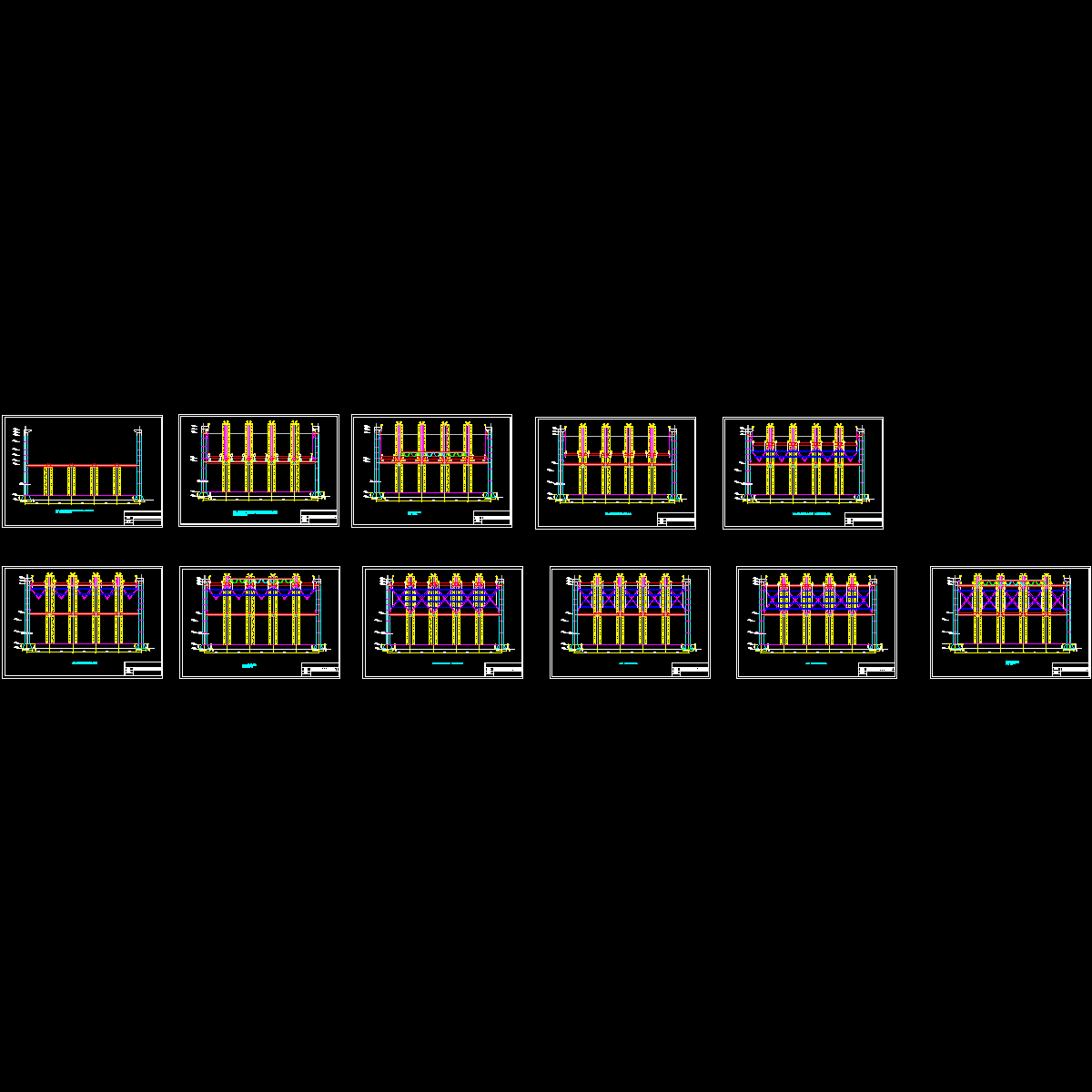

提升步骤.dwg
提升步骤.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ew20ww0wcc1scss2.rar

534.2 KB

下载  售价: 100 积分    赚积分
