中学A区学生公寓建筑设计方案设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1187

积分

超级版主

Rank: 8Rank: 8

积分
1187
发表于 2021-2-8 20:44:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 图纸设计深度:施工图
  • 建筑面积:1137.115132平方米
  • 建筑高度:23.9米
  • 建筑层数:6
  • 效果图:无
  • 有无人防:无

附件详情

该资料是西安市某中学A区学生公寓建筑设计方案
建筑面积1137.115132平方米
建筑抗震:按建筑烈度7度设防
建筑结构形式:转混结构
外墙采用实心砖,外墙正立面厚370,边楼梯墙采用240。卫生间阁墙采用实心砖厚120,砌筑用混合沙浆标号为M5.
层数为:六层
高度为: 23.9米

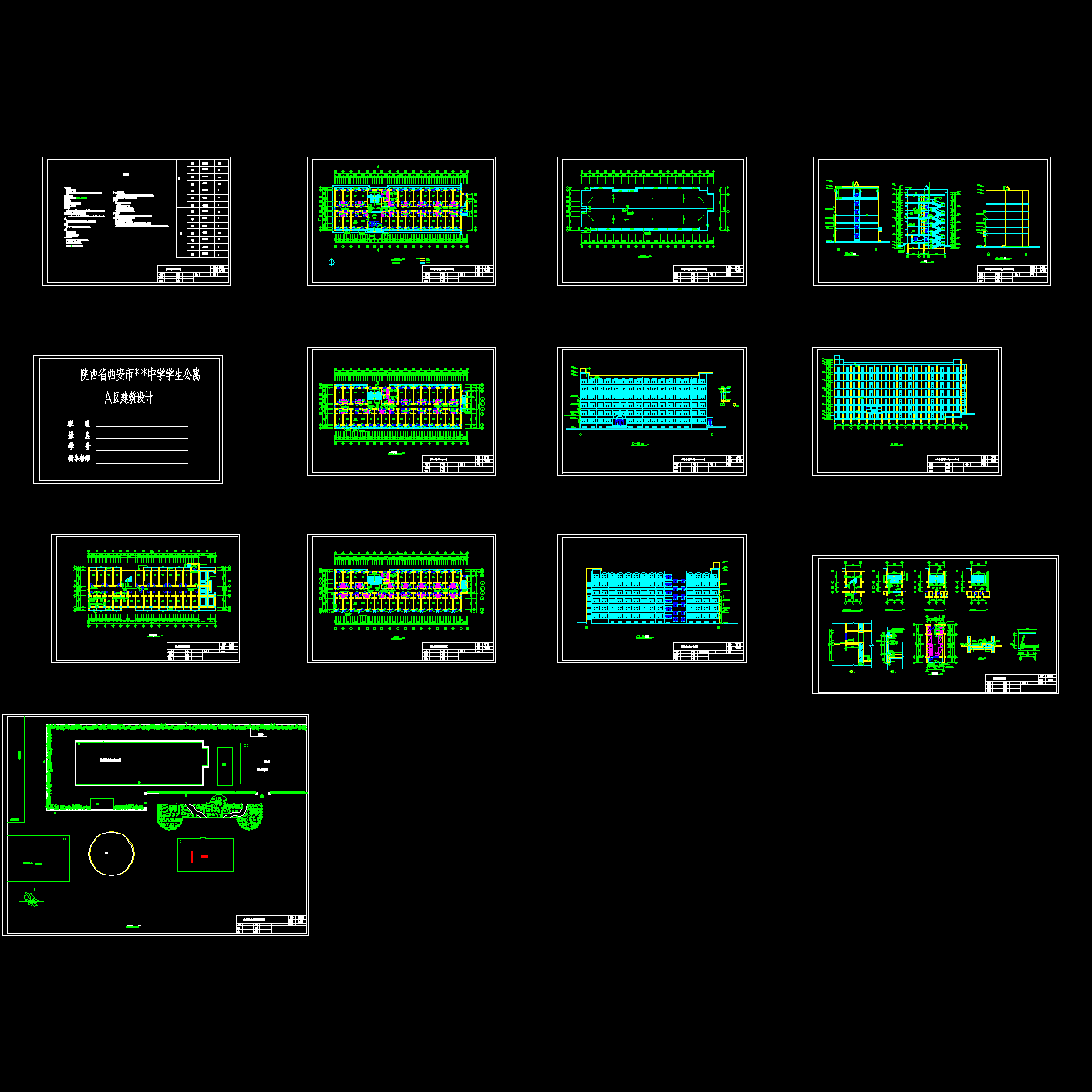

这份参考资料包括资料目录、图纸说明、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共十三张图纸
设计功能包括:门厅、寝室、储藏室等


2

3

4

方案设计施工图设计 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eddcdec20cscc2cc1fe.rar

1.6 MB

下载  售价: 100 积分    赚积分
