[CAD]17层办公楼电气施工图纸（车库及人防）(火灾自动报警)

kangkang · 发表于 2020-2-21 08:54:24

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公,商业
建筑高度类型：高层建筑
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：57张
设计年代：近代
地下室用途：车库
负荷等级：一级
防雷等级：第三类
接地方式：TN-S
项目所在地：江苏
强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、配电箱系统图
3、火灾报警系统图
4、电气竖向干线图
5、漏电火灾报警系统图
6、电气系统图
7、火灾自动报警系统图
8、干线及接地平面图
9、空调平面图
10、插座平面图
11、照明平面图
12、弱电平面图
13、屋顶防雷平面图
14、消防平面图
15、应急照明平面图
16、信号及预埋管平面图
17、火灾报警平面图

附件详情

该附件是[苏州]大型办公楼全套电气施工图纸（含车库及人防），总共57张。
该项目为16层办公楼，为新建工程，该项目总建筑面积约两万两千多平方米, 地下一层,地上十六层,总高度不超过64.5米.该项目设有普通电梯五台，消防电梯一台.
概况：该项目为新建办公楼，建筑为一类高层公建。属二级保护对象。设置火灾自动报警及消防联动控制系统，火灾报警系统采用控制中心报警系统，消防控制中心设在一层消防控制室，其隔墙的耐火极限不低于 3h ,楼板的耐火极限不低于 2h ,并与其它部位隔开和设置直通室外的安全出口。消防控制室内设有火灾报警控制器、消防联动控制台、应急广播设备、中央电脑、CRT显示器、打印机、电梯运行监控盘及消防专用电话总机、UPS电源设备等。消防控制室内设有直接报警的外线电话。
该项目为该项目位于江苏省苏州市，为全埋式人防地下室，位于地下二层，抗力等级为核6常6甲类，防化等级丙类，总建筑面积7310平方米,平时为地下汽车库（战时为二等人员掩蔽所，4个人防分区）。电气设计内容包括：低压配电系统、安全接地系统、照明及动力配电、火灾自动报警及联动控制系统等。
设计范围：设计内容包括照明,动力,空调,电话网络,防雷,接地,总等电位联结，漏电火灾报警,火灾自动报警及联动控制装置等.

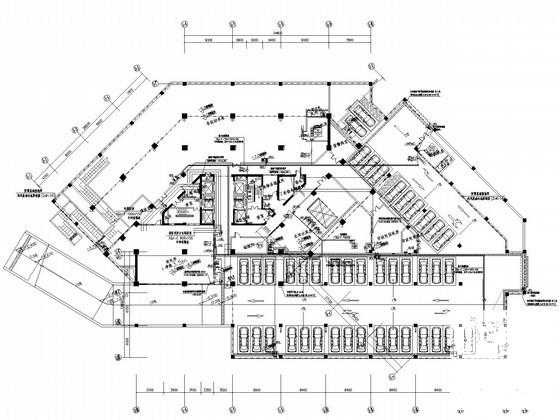

地下一层干线及接地平面图

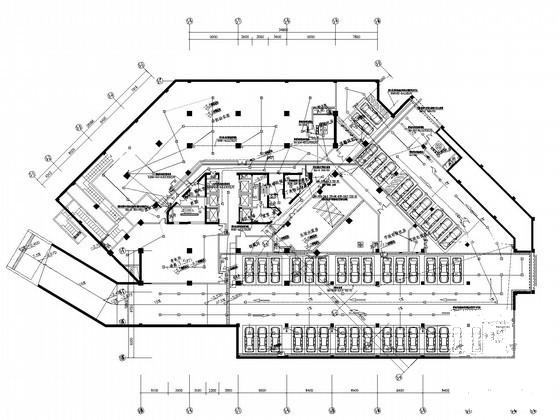

地下一层消防平面图

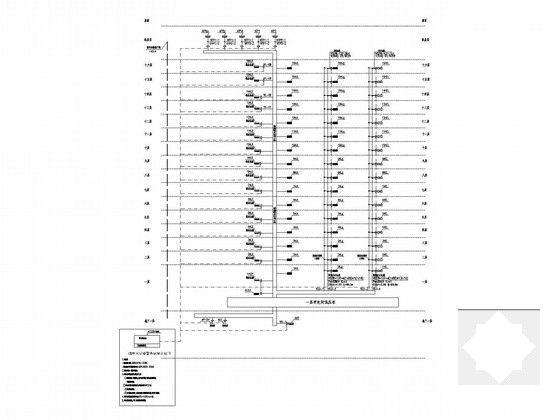

电气竖向干线图

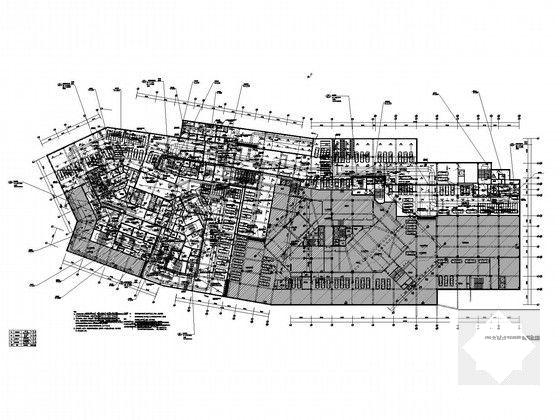

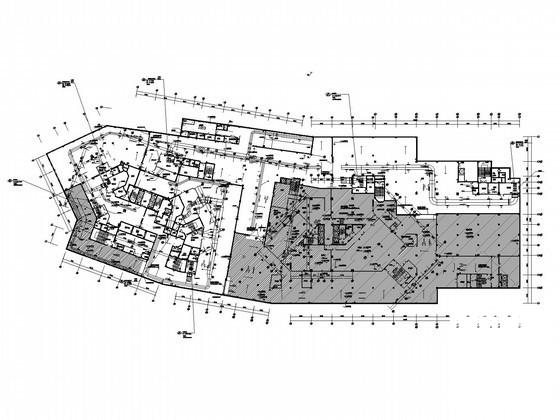

平战结合地下二层人防配电干线平面图

电气系统图一

火灾自动报警系统图

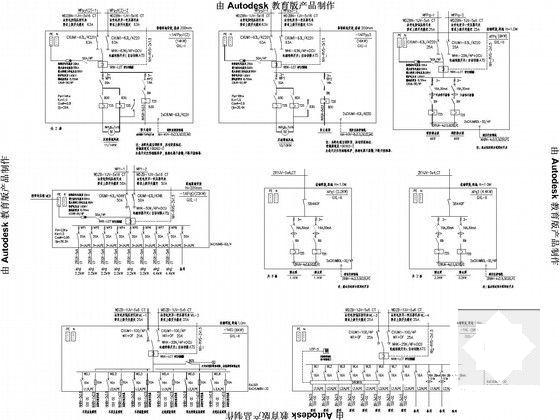

地下二层人防动力配电箱系统图
