单层钢结构厂房建筑施工CAD图纸有材料和说明(04级土木工程)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：单层建筑
• 建筑结构形式：钢结构
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 效果图：无

附件详情

毕业设计以检验大学四年所学知识，积累工程设计经验为目的。正确理解和应用规范，根据钢结构厂房的特点，学会概念设计，然后合理确定建筑方案、结构方案，并掌握正确的设计计算方法。掌握钢结构厂房建筑设计的基本步骤，能够根据功能的要求，合理布置设计方案，实现总体布置、平面组合、立面造型、内部空间环境适用的设计效果，学会解决有关技术问题。设计初期，设计者进行了实地调研；中后期，根据现行《钢结构设计规范》（GB50017-2003）等相关资料并结合工程实际，采用极限状态设计方法完成了毕业设计。同时完成了建筑、结构施工图的绘制。利用结构力学求解器v2.0验算屋架内力；采用AutoCAD2004、天正建筑、3D3S、CECS等软件绘图。

2

3

4

建施图.dwg

结施图.dwg

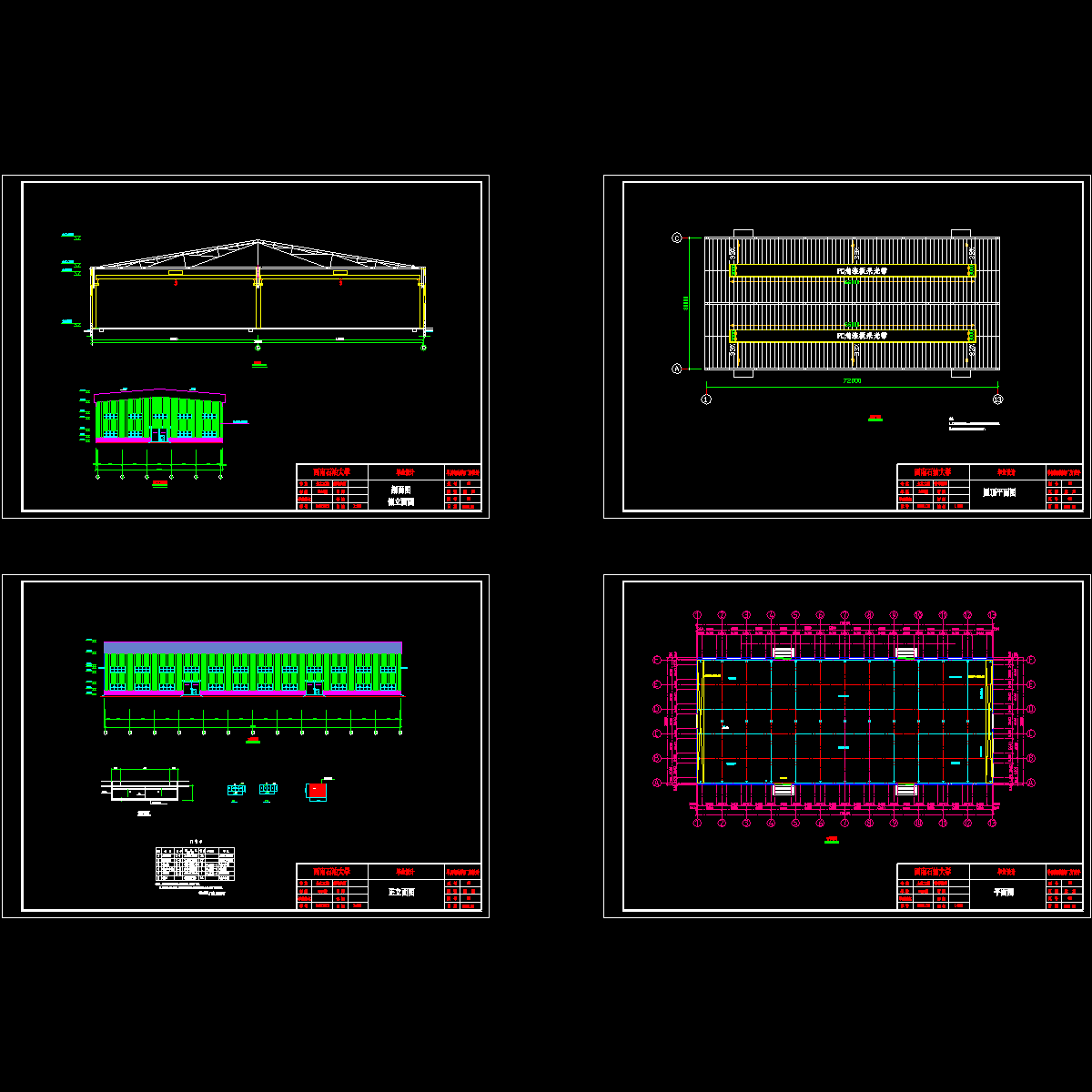

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
