2层工业厂房群建筑施工CAD图纸（1、2、3、6、7号厂房和配套幕墙施工CAD图纸）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目地址：江苏
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：3486.57平方米
• 用地面积：2996.28平方米
• 建筑高度：12m
• 地上层数：2层
• 效果图：无

附件详情

[苏州工业园区]某工业厂房群 建筑施工 图（1、2、3、6、7号厂房和配套幕墙施工图）

1号厂房
建筑面积 3486.57(含办公部分面积987)平方米;建筑基底面积2996.28平方米; 建筑层数1层,局部2层，建筑高度12米。
设计使用年限50年。
抗震设防烈度为6度
建筑等级:2级
建筑的结构型式：框架结构。
工程屋面防水等级为2级
2号、3号厂房
建筑面积 2877(含办公部分面积987)平方米;建筑基底面积2386.72平方米; 建筑层数1层,局部2层，建筑高度12米。
设计使用年限50年。
抗震设防烈度为6度
建筑等级:2级
建筑的结构型式：框架结构。
工程屋面防水等级为2级
6号厂房
建筑面积 1996.3(含办公部分面积899)平方米;建筑基底面积1552.2平方米; 建筑层数1层,局部2层，建筑高度12米。
设计使用年限50年。
抗震设防烈度为6度
建筑等级:2级
建筑的结构型式：框架结构。
工程屋面防水等级为2级
7号厂房
建筑面积 2724.6(含办公部分面积987)平方米;建筑基底面积2234.3平方米; 建筑层数1层,局部2层，建筑高度12米。
设计使用年限50年。
抗震设防烈度为6度
建筑等级:2级
建筑的结构型式：框架结构。
工程屋面防水等级为2级

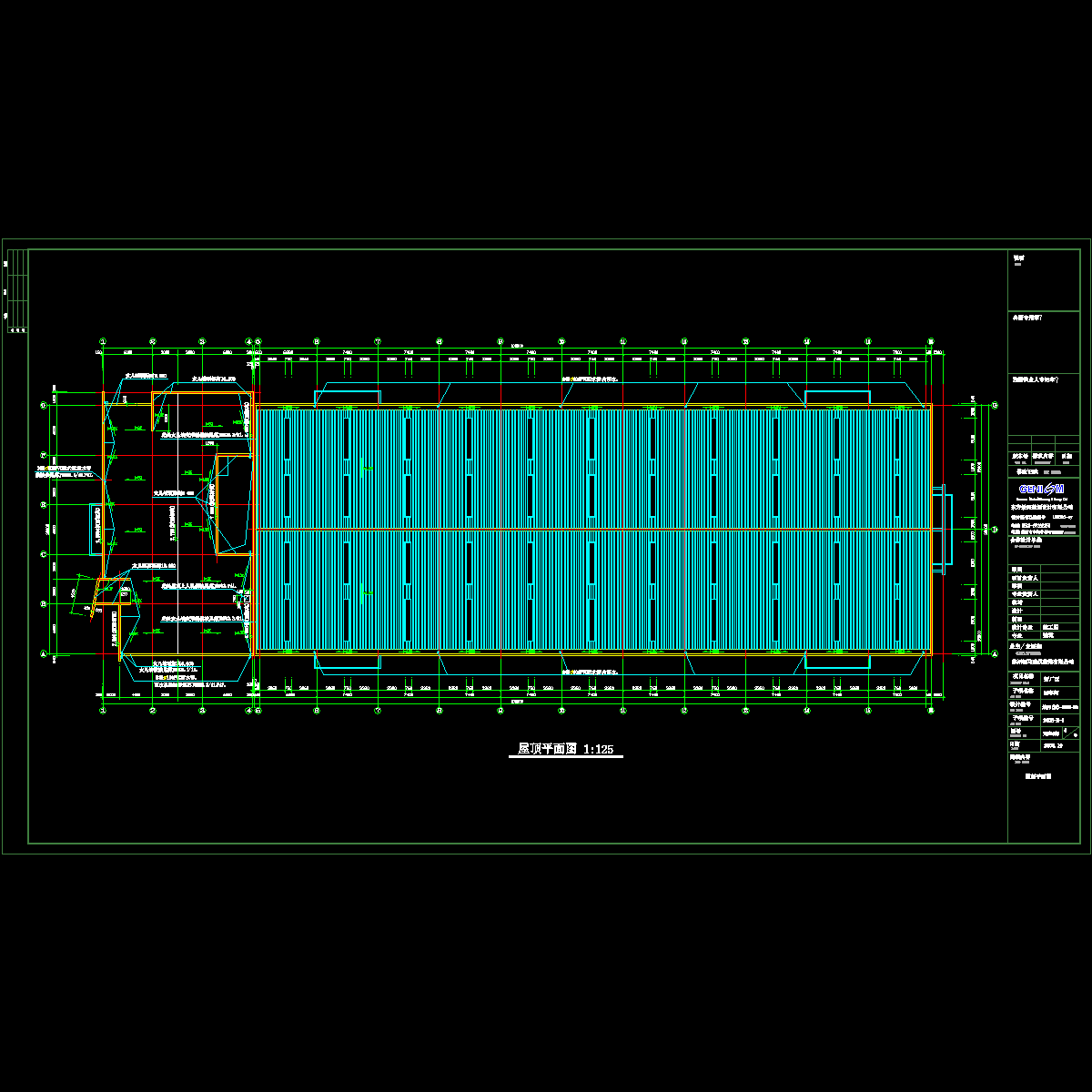

(4--9)屋顶平面图

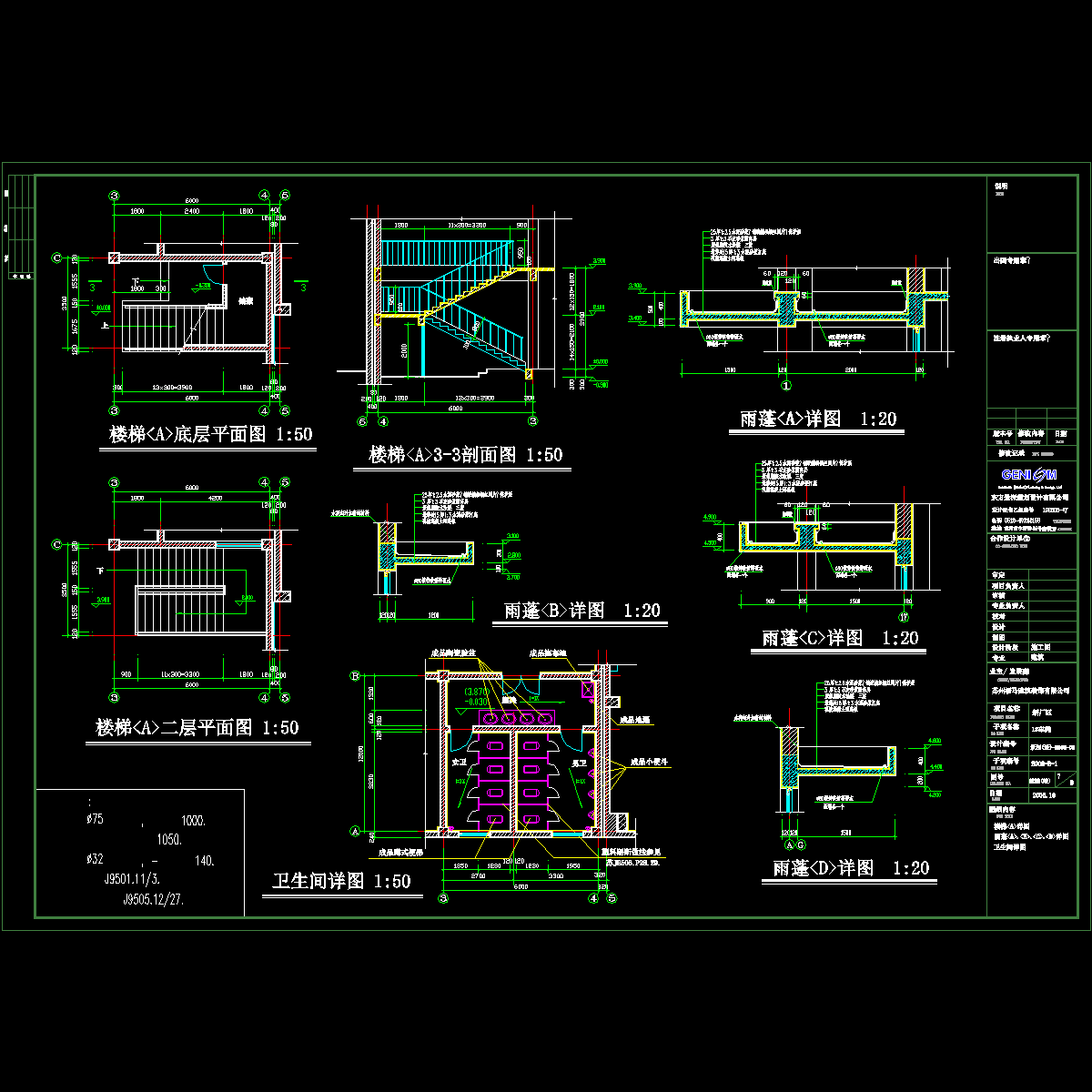

(7--9)楼梯雨篷卫生间

(8--9)门窗幕墙大样一

2号厂房侧立面

侧立面

（1--9）工程设计说明材料及做法表.dwg

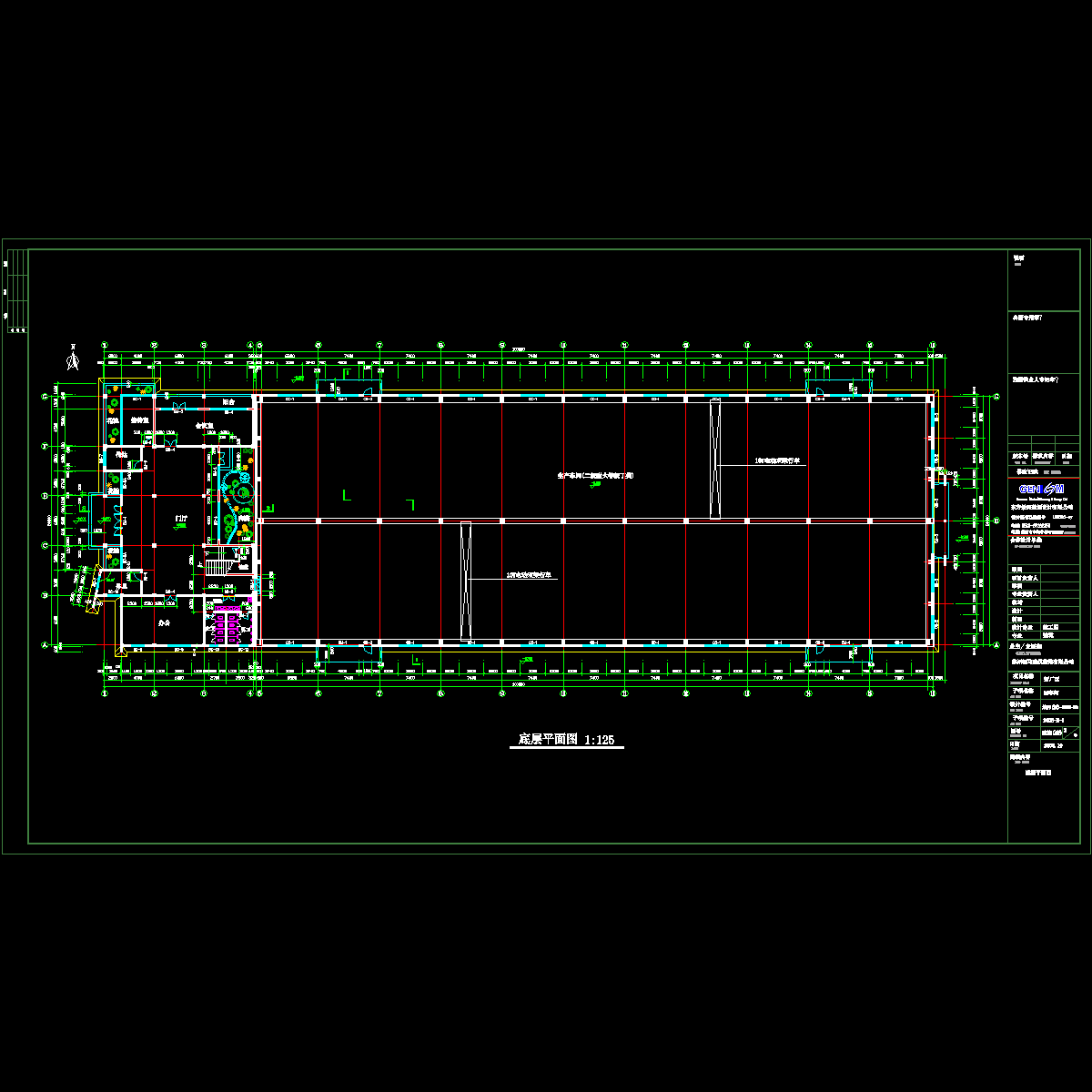

（2--9）底层平面图.dwg

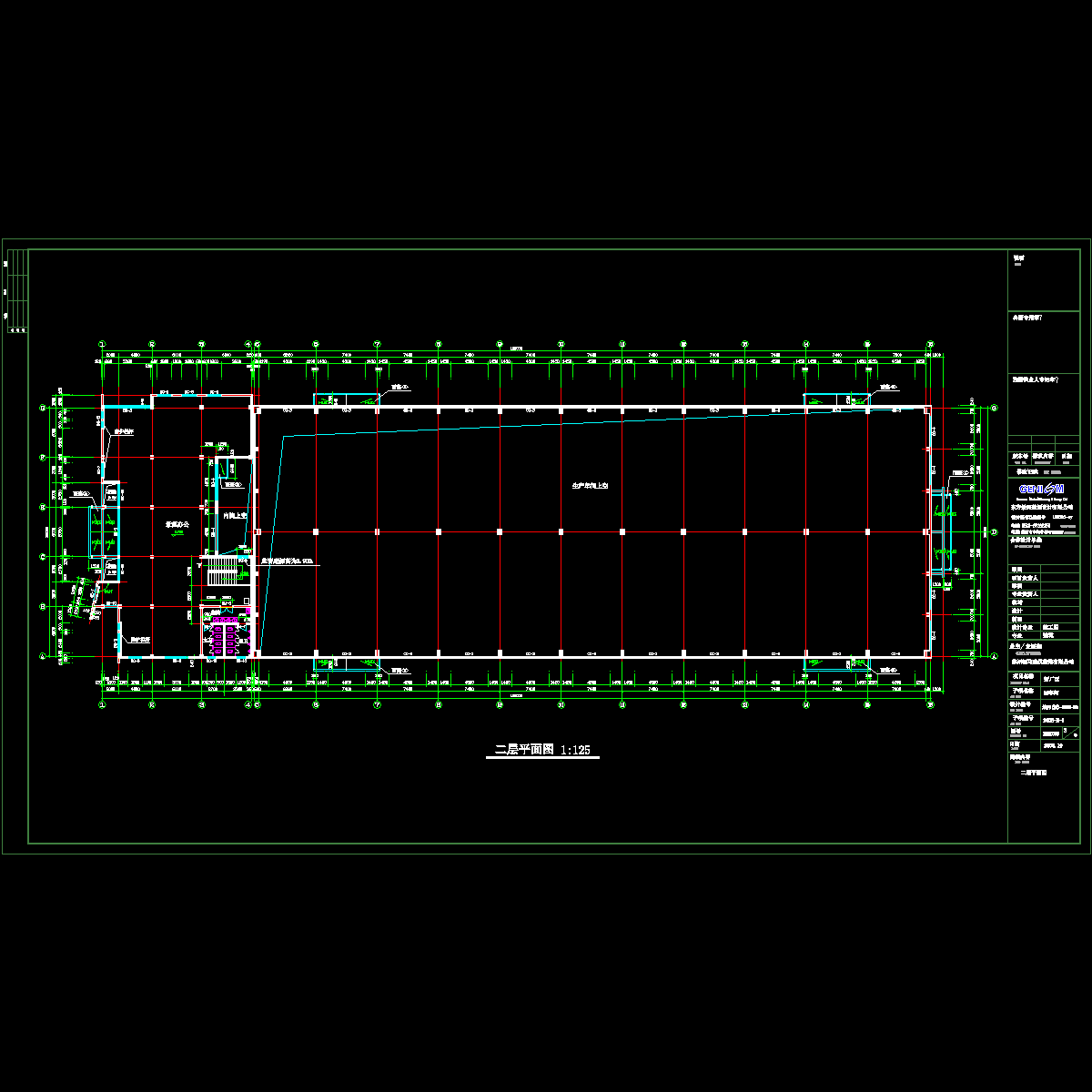

（3--9）2层平面图.dwg

（4--9）顶层平面图.dwg

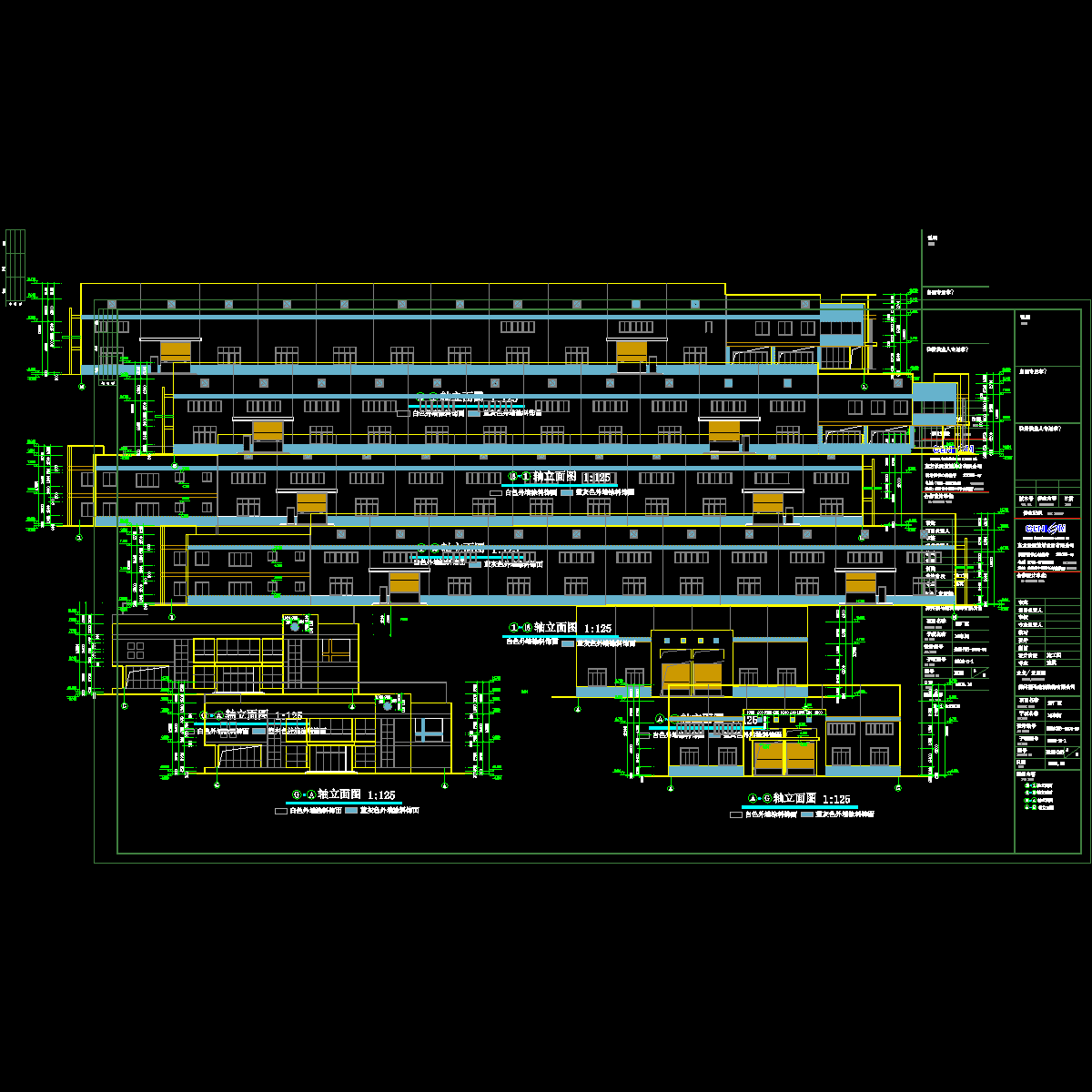

（5--9）轴立面图.dwg

（7--9）楼梯雨棚卫生间详图.dwg

（9--9）门窗幕墙大样二.dwg

(1--9)工程设计说明材料及做法表.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
