铁路工程搅拌站设计施工CAD图纸（18张）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计说明：
1、场地占地总面积约16.2亩，其中中心实验室及生活区占地2.1亩，搅拌站生产区14.1亩。
2、场地布置1台800kw变压器，配置375kw发电机一台。（变电房尺寸根据专业设计图确定）
3、生产区地坪均采用C25混凝土硬化，其中道路厚度25cm，其它地坪平均按20cm厚施工。
4、整个场地以搅拌站水平面为基准，设置1%排水坡。搅拌站废水经沉淀后原有排污口排出。
5、搅拌站和中心实验室用砖墙围挡，沿围墙砌内排水沟；生产区和生活区需用砖墙隔开。
6、蓄水池尺寸5x9x2.5=112.5立方米。
......
设计于近代年，共18张CAD设计图。

搅拌站水泥罐基础承台

搅拌站细部图

2工区搅拌站1.dwg

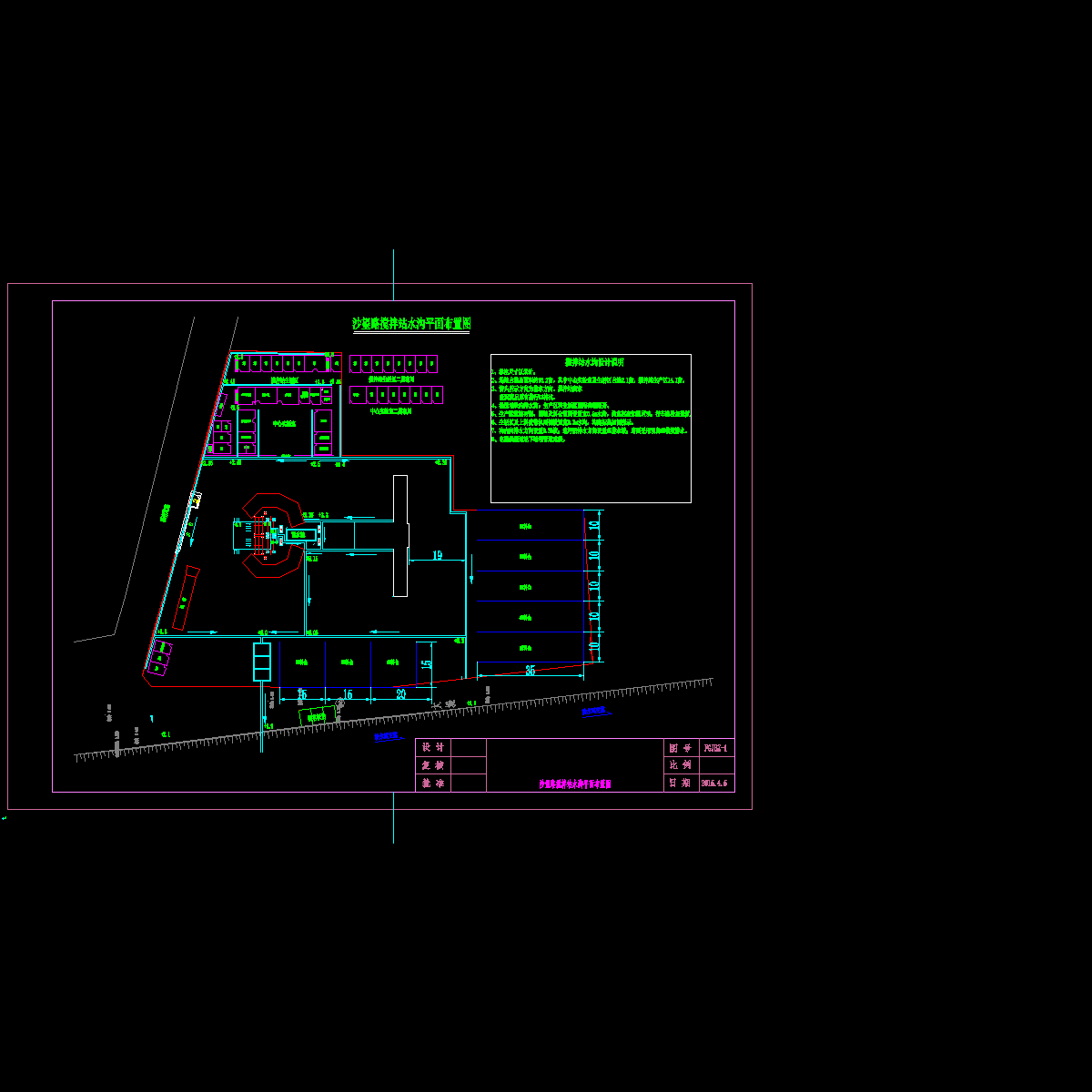

搅拌站水沟布置图2015-4-21.dwg

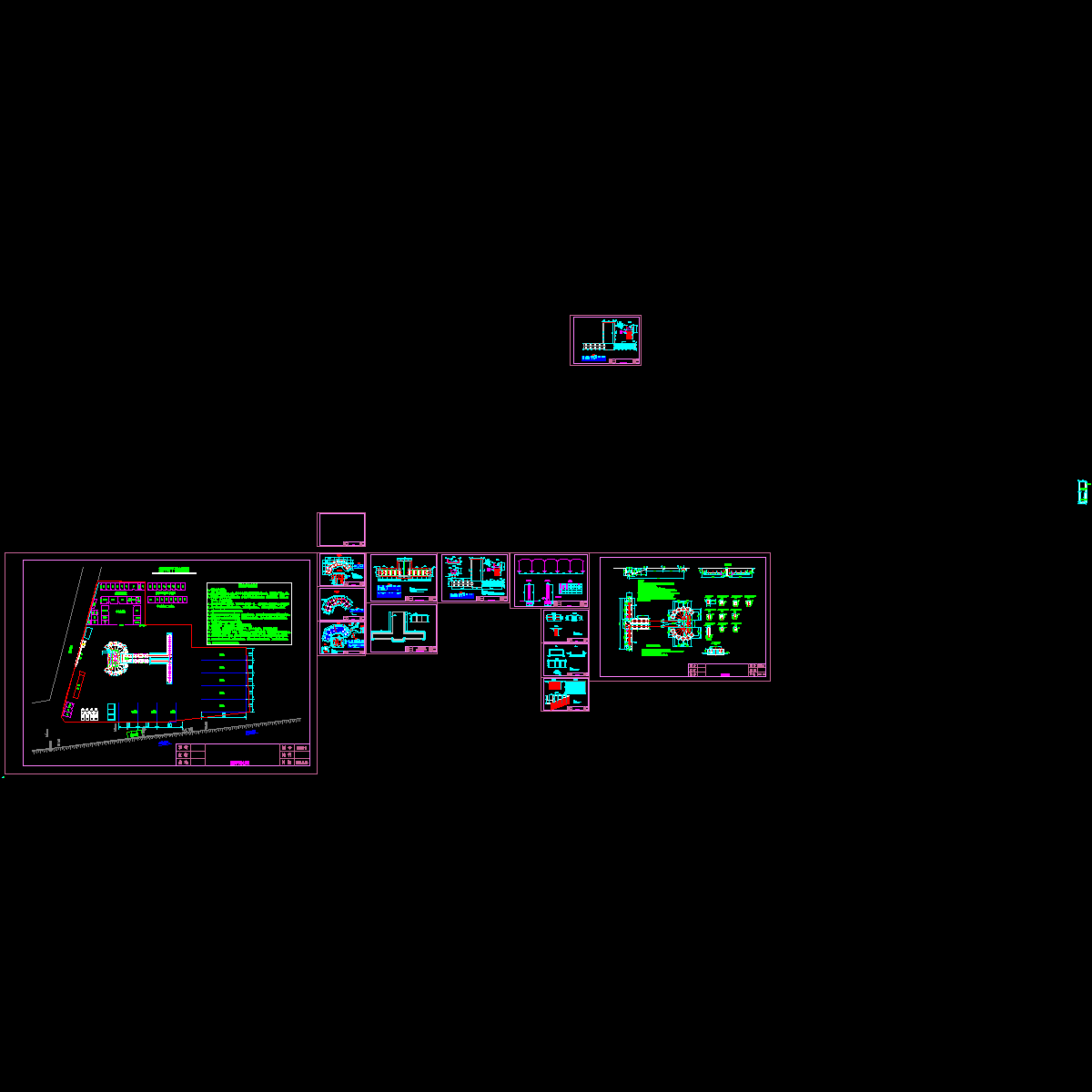

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
