跨径大小和多跨总长：30m
-
承重构件受力情况：板桥
-
使用年限：永久性桥
-
材料类型：钢筋砼桥
附件详情
-

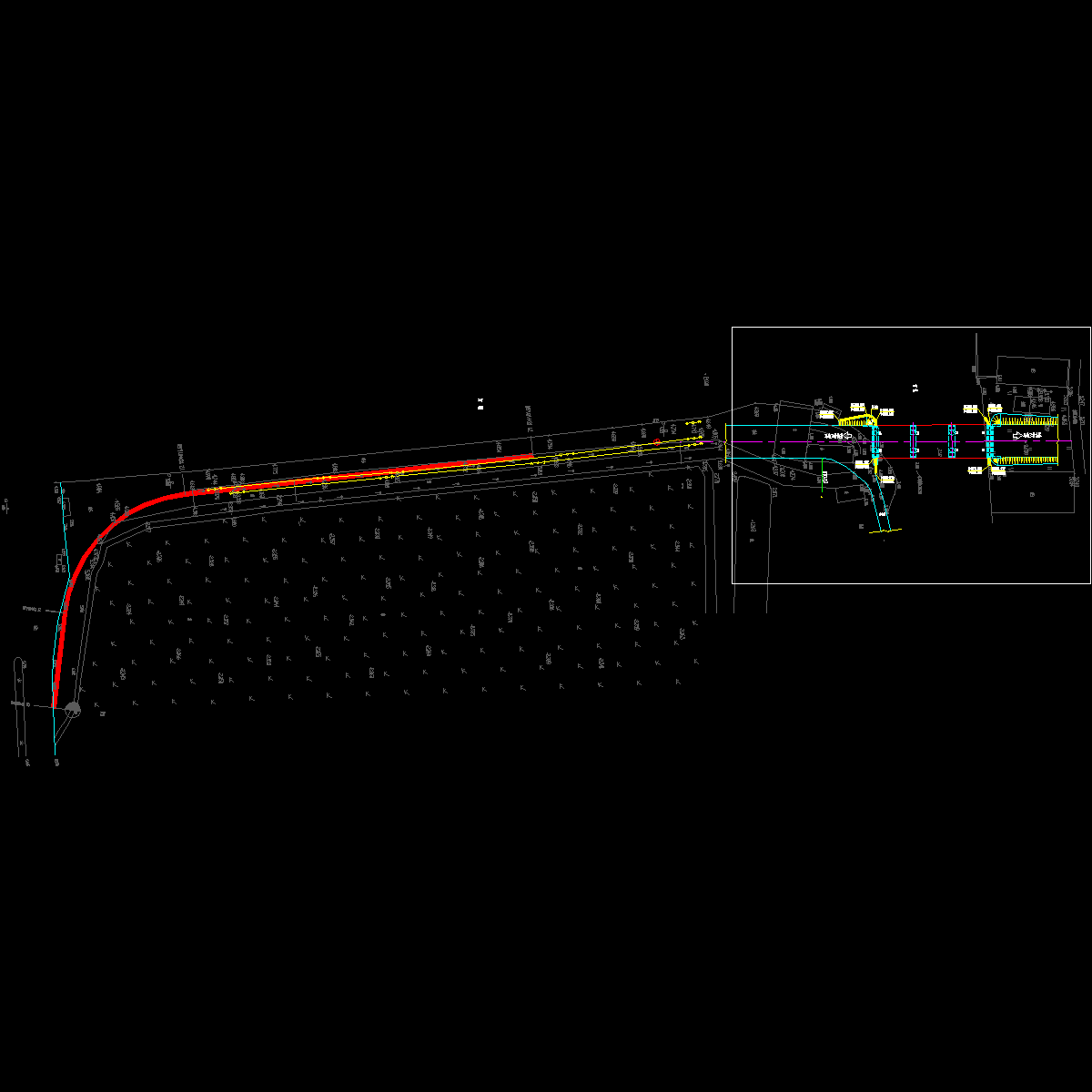

桥位布置图
-
桥型布置图
-

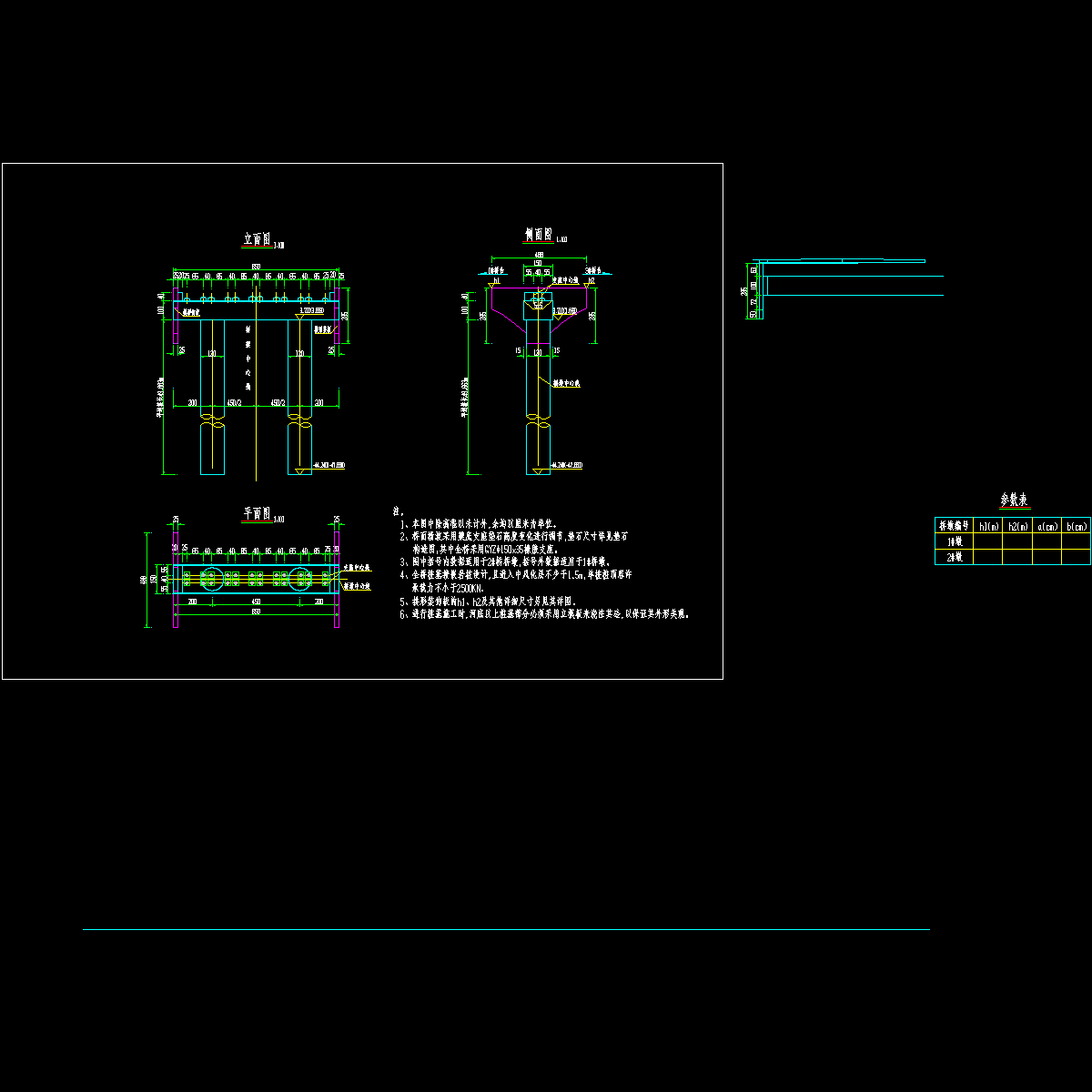

桥墩一般构造图
-

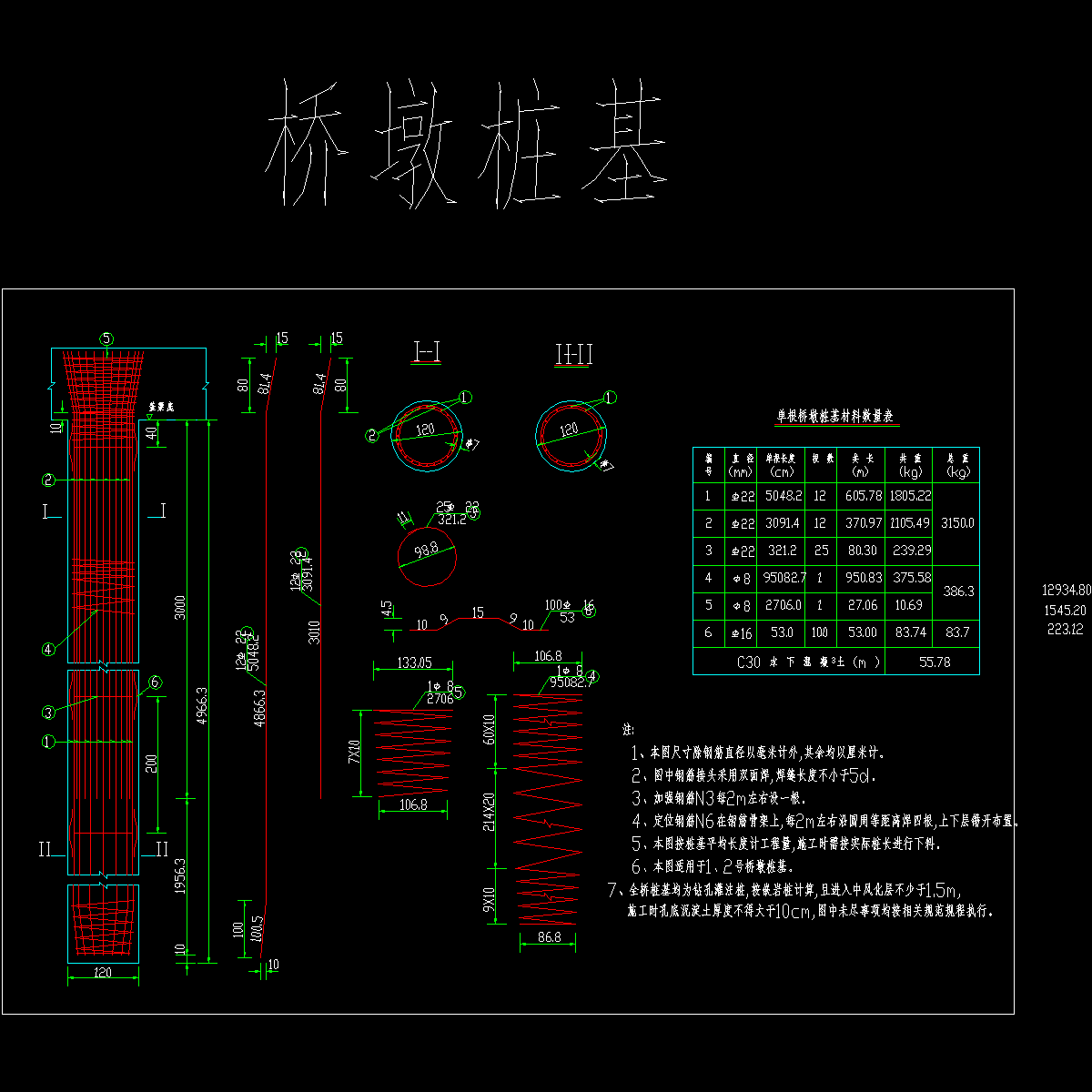

桥墩桩基钢筋构造图
-

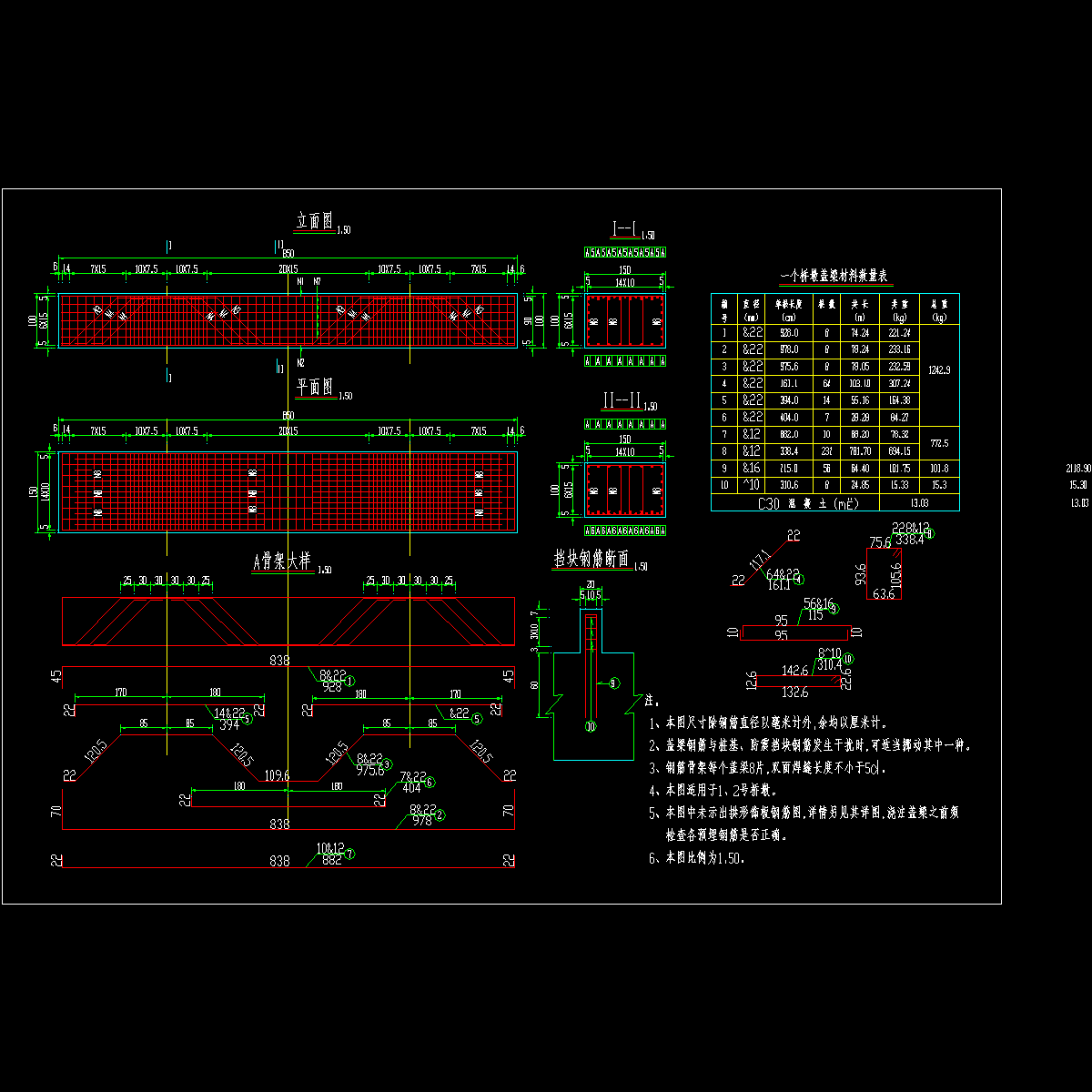

桥墩盖梁钢筋构造图
-
桥台一般构造图
-

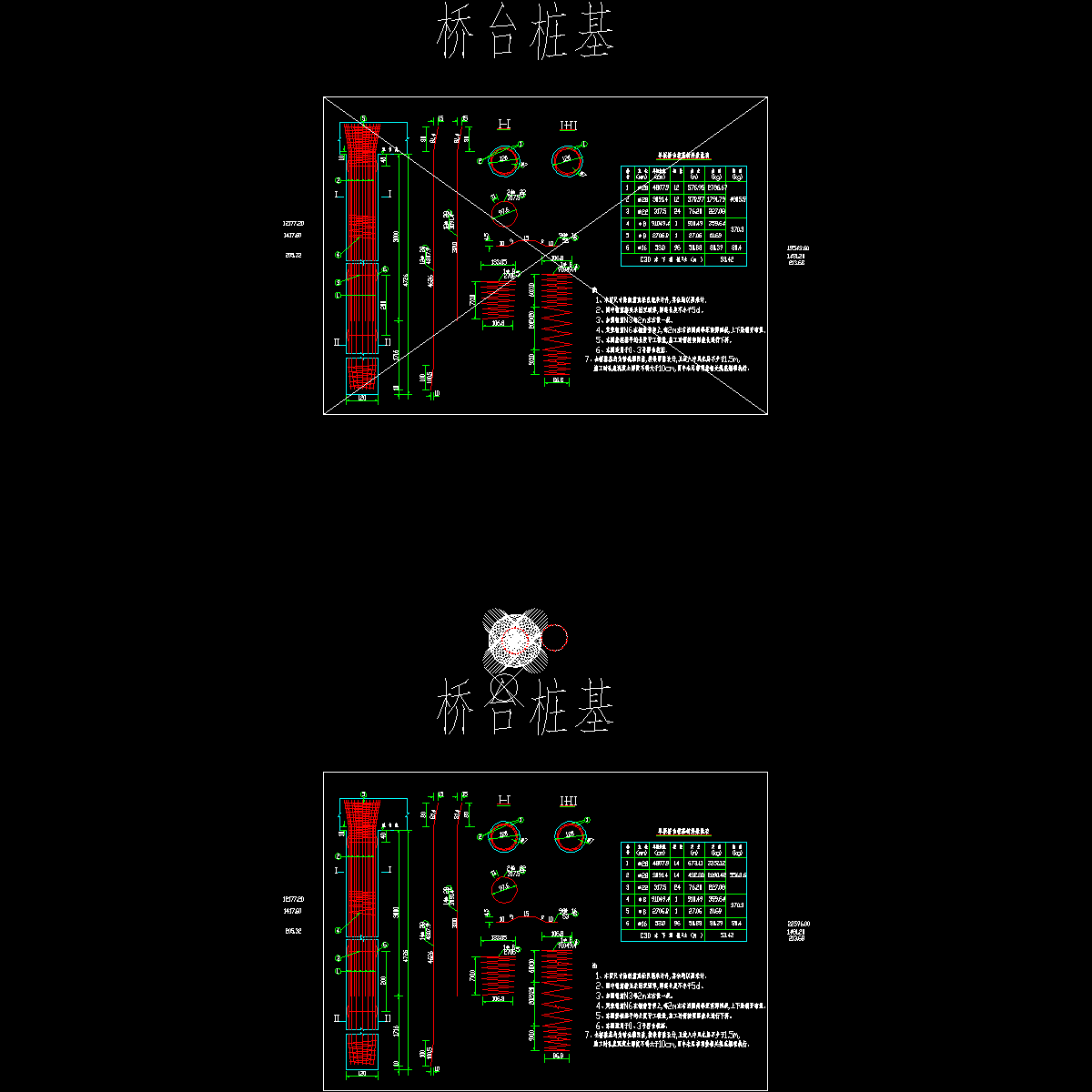

桥台桩基钢筋构造图
-
桥台盖梁钢筋构造图
-
耳背墙钢筋构造图
-
支座垫石构造图
-
空心板一般构造图
-
中板钢筋钢筋构造图
-
边板钢筋构造图
-
空心板钢筋数量表
-
空心板支座预埋钢板构造图
-
锚栓钢筋构造图
-
桥面铺装钢筋构造图
-
桥面连续钢筋构造图
-
防撞栏钢筋构造图
-
搭板钢筋构造图
-
声测管构造图
-
拱形挂板构造图
-
桥台台背填土
附件详情
设计荷载:公路II级 跨径：3×30m
标高采用相对高程,桥梁横坡采用支座垫石高度来进行调节,其中控制最外侧支座系统高度为15cm。桩基均为钻孔灌注桩,按嵌岩桩计算,且进入强风化层不少于1.5m,桥台单桩桩顶容许承载力2500KN,桥墩单桩桩顶容许承载力2500KN。桥面横坡采用梁底支座垫石高度变化进行调节。筋骨架每个盖梁8片。
拱形装饰板考虑与周边环境相协调,可采用贴面或其它方式装饰,装饰总厚度不得超过3cm。I号板和III号板均采用固结在桥墩台盖梁端部,顶部与边板悬臂间塞填3cm泡沫板;II号板采用悬挂于边板悬臂端部,板间1cm缝内采用泡沫板填筑。II号板采用与空心板后浇部分整体浇注,施工时须结合空心板和挂板钢筋构造图进行。
……共计24张CAD
桥面连续钢筋构造图
搭板钢筋构造图
拱形挂板构造图
桥墩盖梁钢筋构造图
桥型布置图
桥台桩基钢筋构造图
