xx抽水蓄能电站引水系统的引水竖井通过上下弯段与上下平段相连接。四条竖井高度分别为172.156～168.796m，开挖断面为直径7.4m圆形。其衬砌形式采用钢筋砼衬砌的方式，衬砌厚度为50cm，净断面直径为6.4m。衬砌砼强度等级C25,抗渗等级EL100m以上为W8，EL100m以下为W10，抗冻等级为 F50。钢筋为单层布置：环向主筋Φ20，竖向副筋Φ16，净保护层厚度5cm。
主要工程量：混凝土衬砌设计量： 7713m3，钢筋：357T……
3．滑模体设计及安装
3. 1 滑模体结构设计
引水竖井采用液压调平内爬式滑升模板。滑模装置为便于加工，并具有足够的强度、刚度及稳定性，整个滑模设计为钢结构。模板、围圈、操作盘、提升架等构件之间设计为螺栓联接。整个滑模装置主要由模板、围圈、提升架、平台挂架及栏杆、支撑杆（俗称“爬杆”）、液压系统等几部分构成。
3. 1. 1模板
模板是砼井壁成形的模具，其质量（主要包括刚度，表面平整度）的好坏直接影响着所浇筑砼的成形及外观质量。该项目采用3毫米钢板弯制而成，采用∠50×6角钢做为加劲肋，同桁架梁骨架固定……
3. 2 模体安装
3. 2 . 1模体组装
当引水渐变段砼衬砌完成后，利用渐变段施工
脚手架
改装搭设安装平台，平台上铺竹胶板。平台的高度根据实际情况进行调整，以满足模体安装的需要。安装前由测量人员放出竖井中心点，根据竖井中心点位置进行滑模拼装。安装时将模体分块利用安装好的提升系统从引水上弯段下放到安装平台再进行组装。模体的组装调试按下表质量标准进行检查调整。
滑模架的安装顺序为……
4. 4. 2 防护承重平台稳定计算
1）基本参数
（1）结构及构件尺寸
渐变段直径：5.3～6.4m
（2）脚手架参数
脚手架搭设高度为30m，立杆采用单立杆；
搭设尺寸为：横距Lb为0.8m，纵距La为0.8m，步距为0.8m；
（3）活荷载参数
施工人员与设备荷载: 0.5KN/m2
（4）静荷载参数
滑模体自重 7000kg×9.81N/kg/(3.2m)2×π=2.14KN/m2
2）支架纵、横杆稳定计算
支架简化为水平连续梁考虑……
共49页

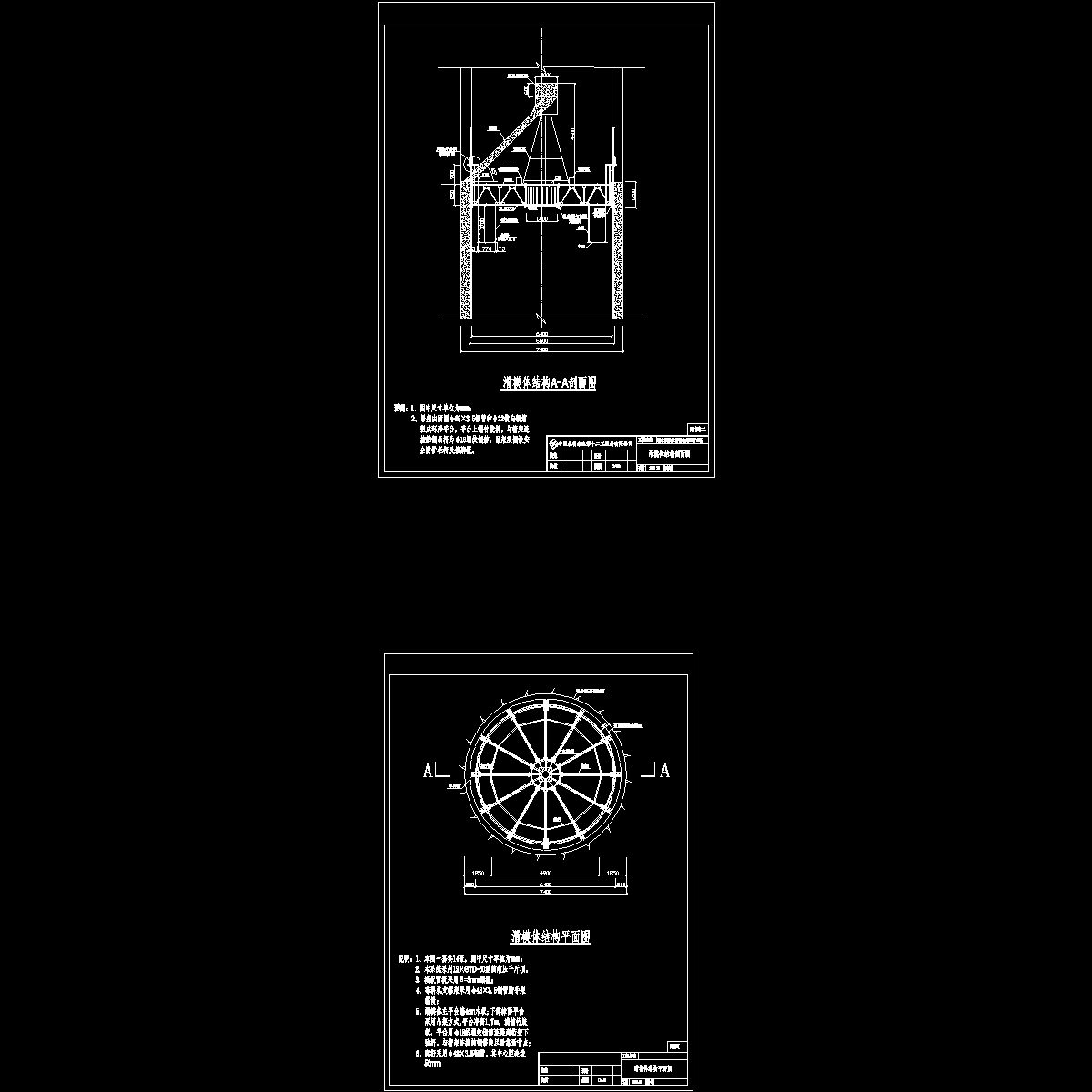

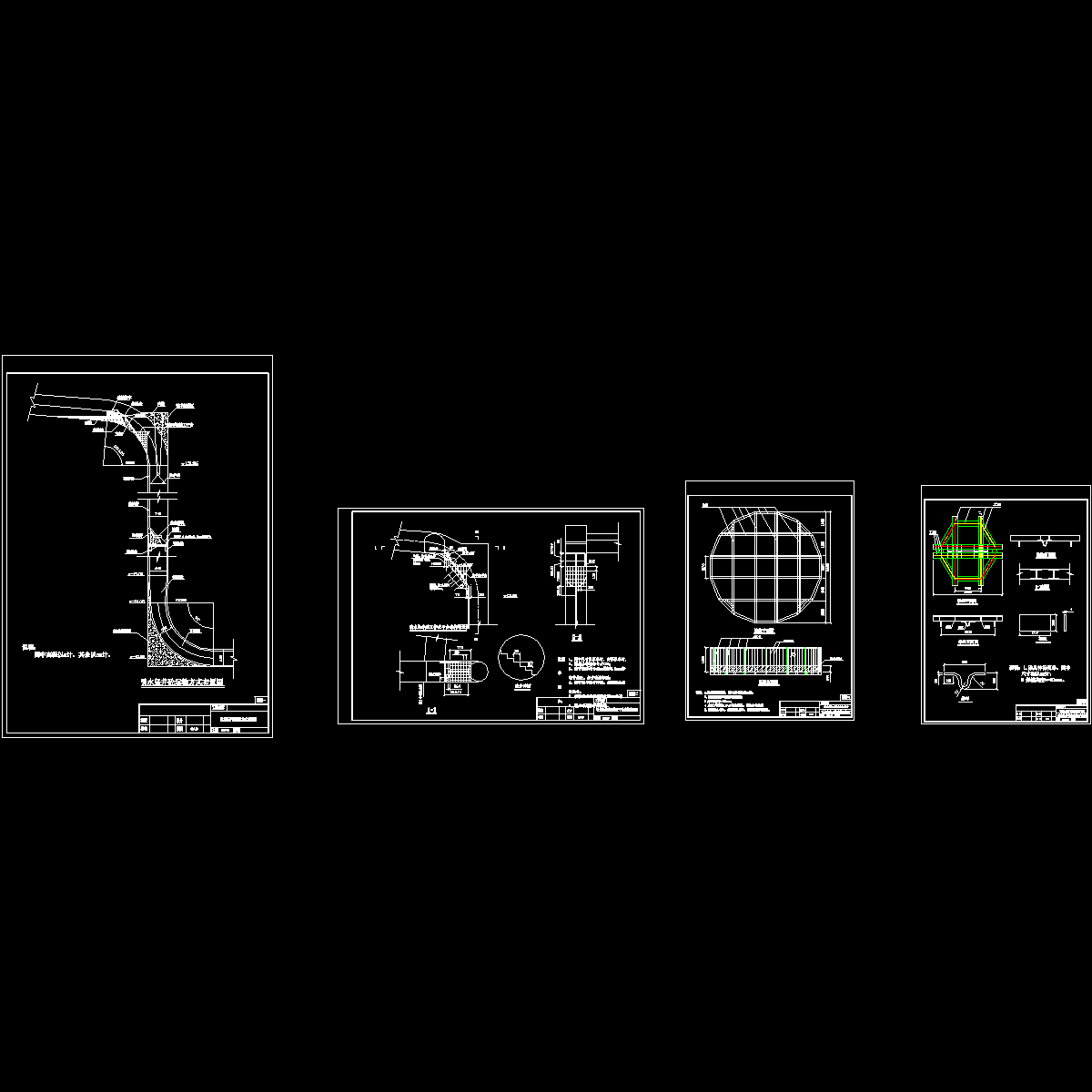

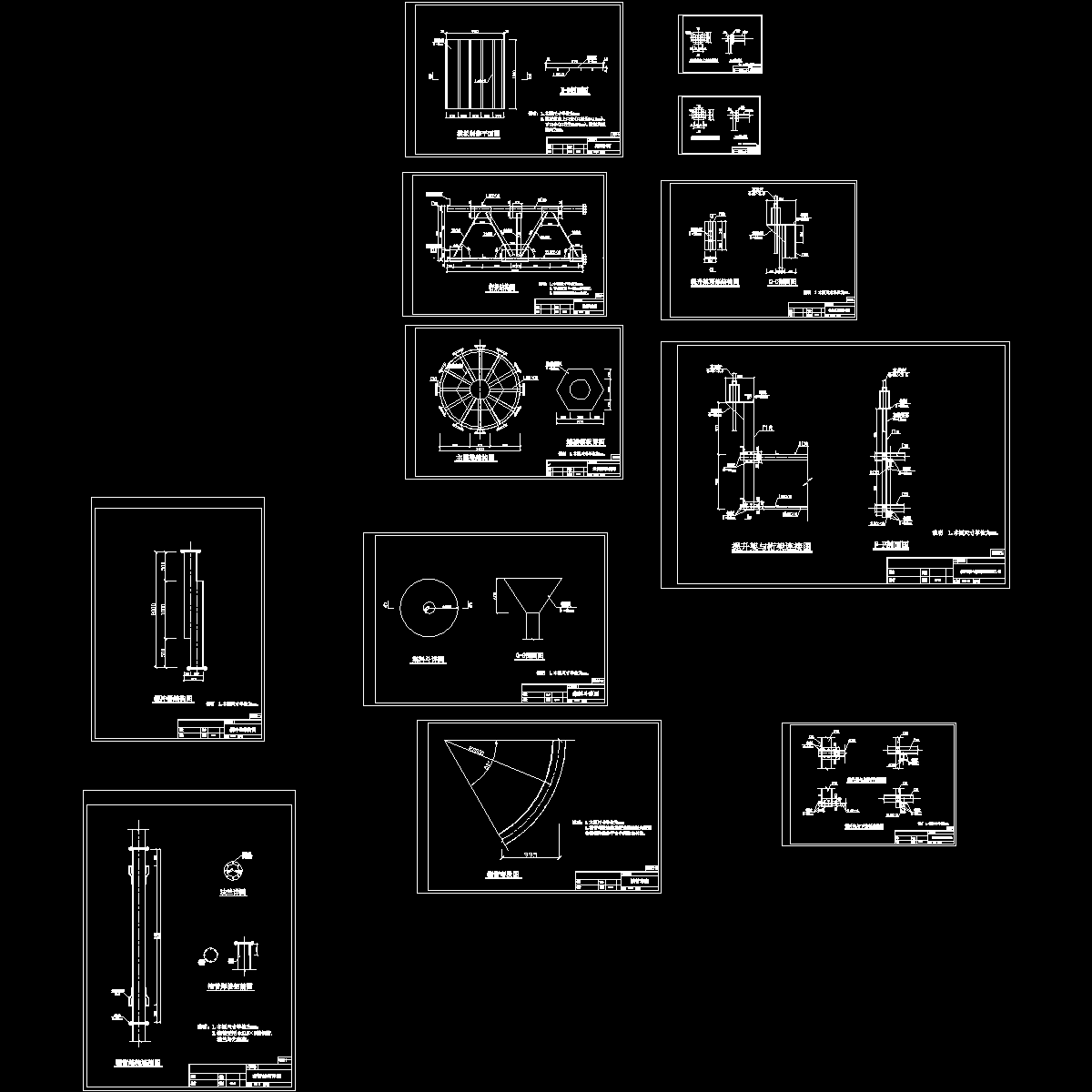

该资料包含：溜管结构详图、溜管弯段、提升架与桁架连接图2/2、滑模体结构平面图、集料斗详图、缓冲器结构图
、提升架与桁架连接图、主圈梁结构图、提升架顶部结构图、桁架结构图、模板制作详图、引水竖井砼运输方式布置图、 引水竖井施工作业平台结构布置图、引水竖井吊篮结构示意图、引水竖井吊盘结构示意图等共20张图纸。
