图纸设计风格：室外楼梯以玻化砖青灰色，以花岗岩为地面，室内采用楼梯砖，墙面用水泥砂浆粉后刷乳胶漆，地面采用花岗石。
该资料包含：设计说明，各层平面图，立面图，剖面图，楼梯节点详图等。

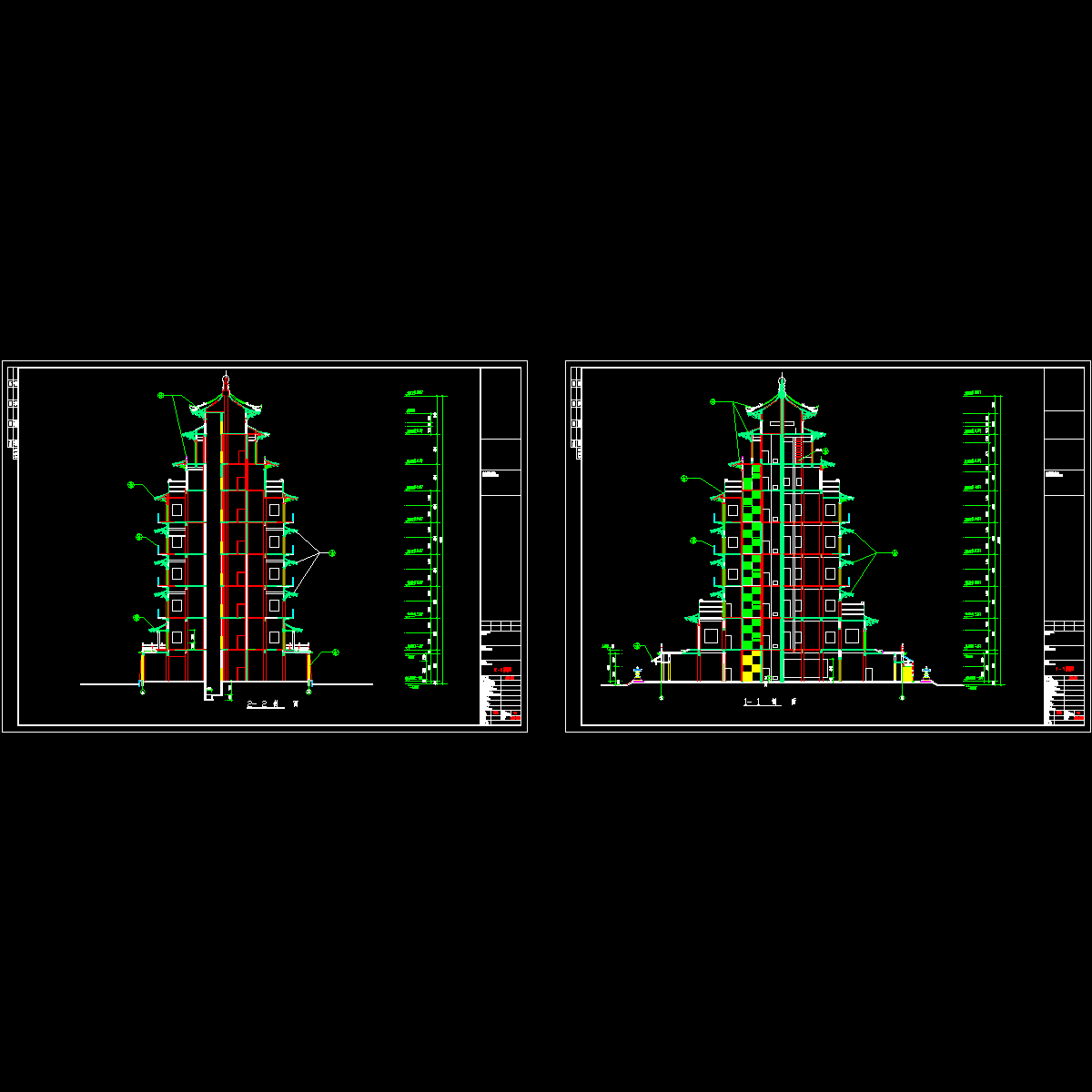

9层塔式商业旅游建筑设计剖面图

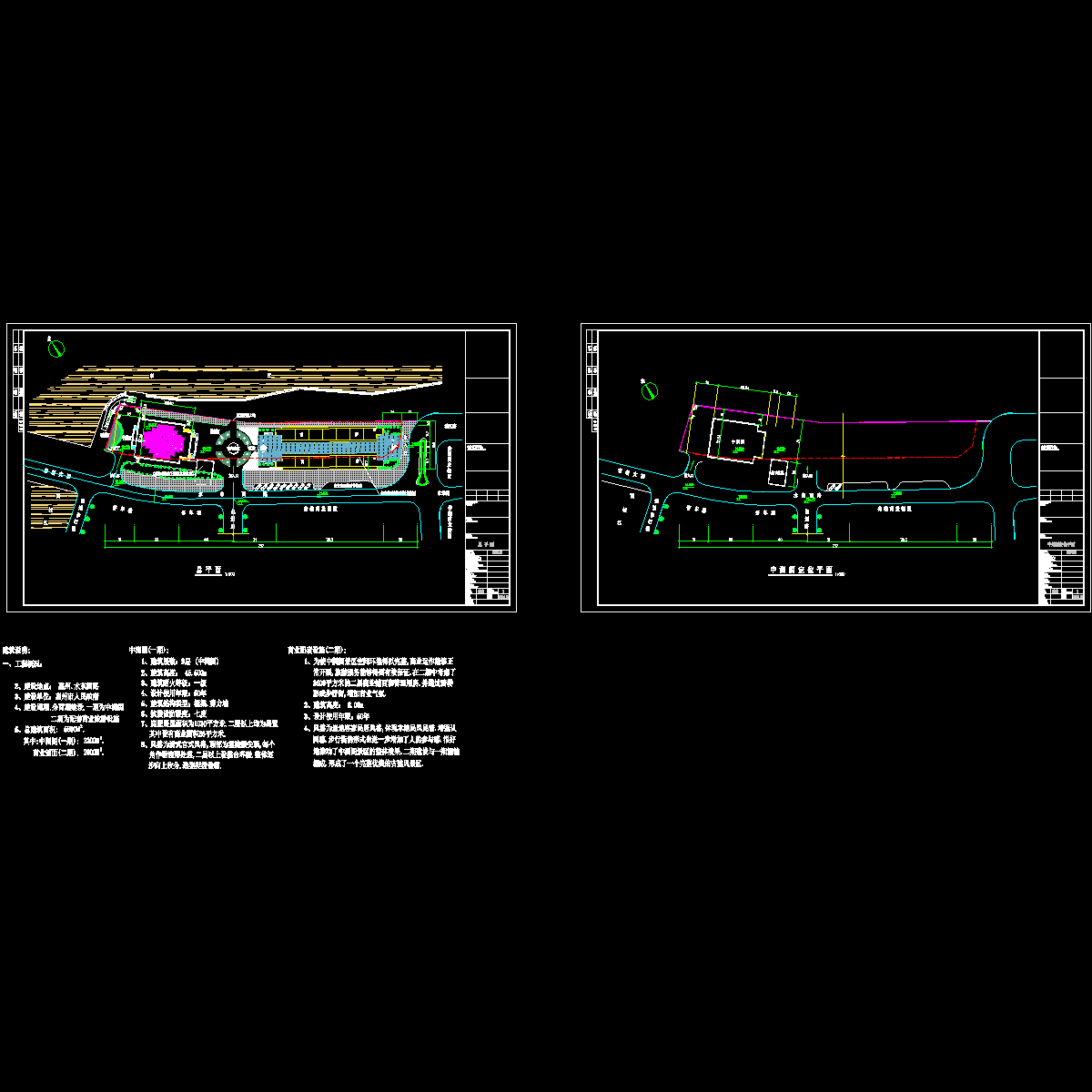

9层塔式商业旅游建筑设计总平面图
9层塔式商业旅游建筑设计立面图
9层塔式商业旅游建筑设计立面图
9层塔式商业旅游建筑设计剖面图

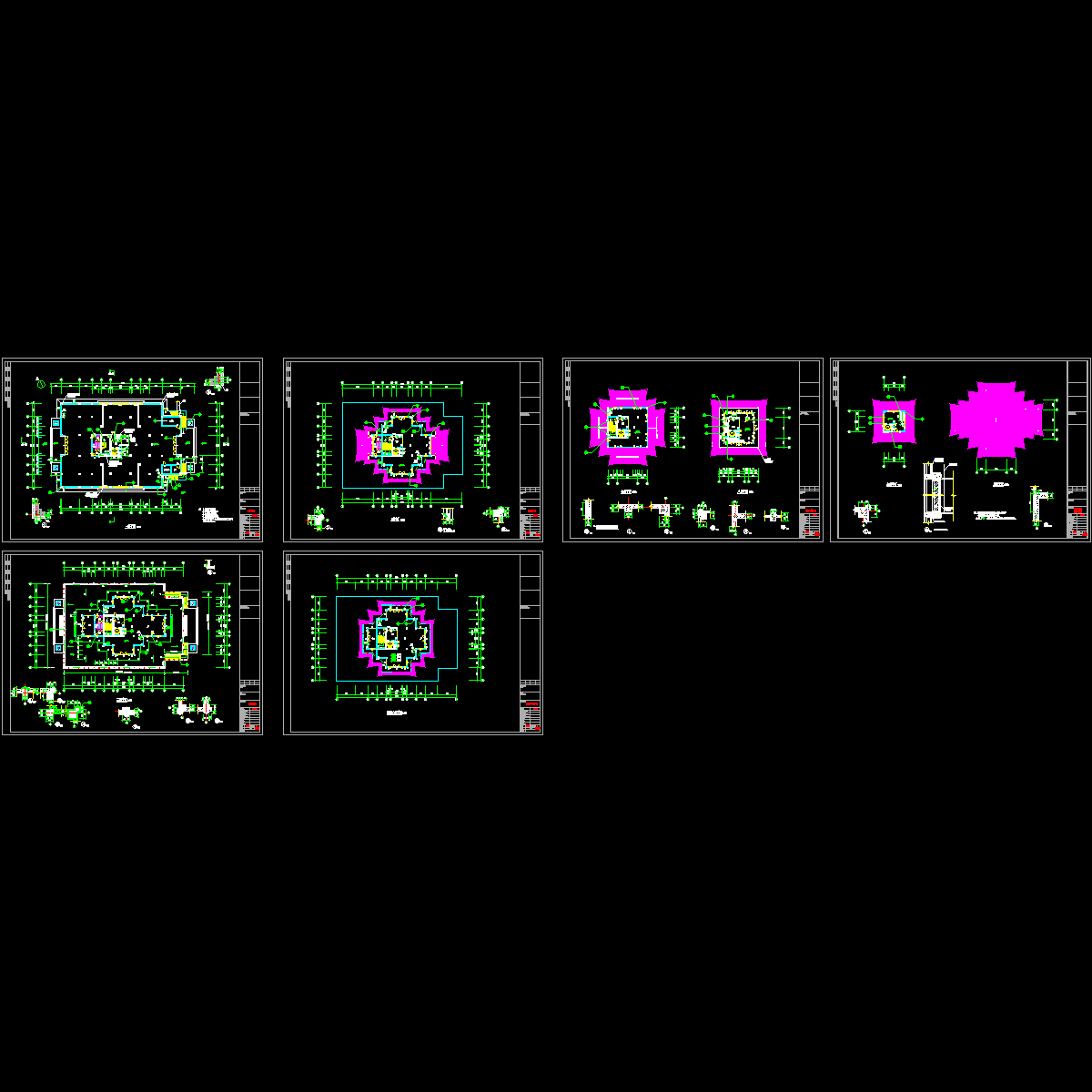

9层塔式商业旅游建筑设计平面图
9层塔式商业旅游建筑设计平面图
9层塔式商业旅游建筑设计平面图
9层塔式商业旅游建筑设计平面图

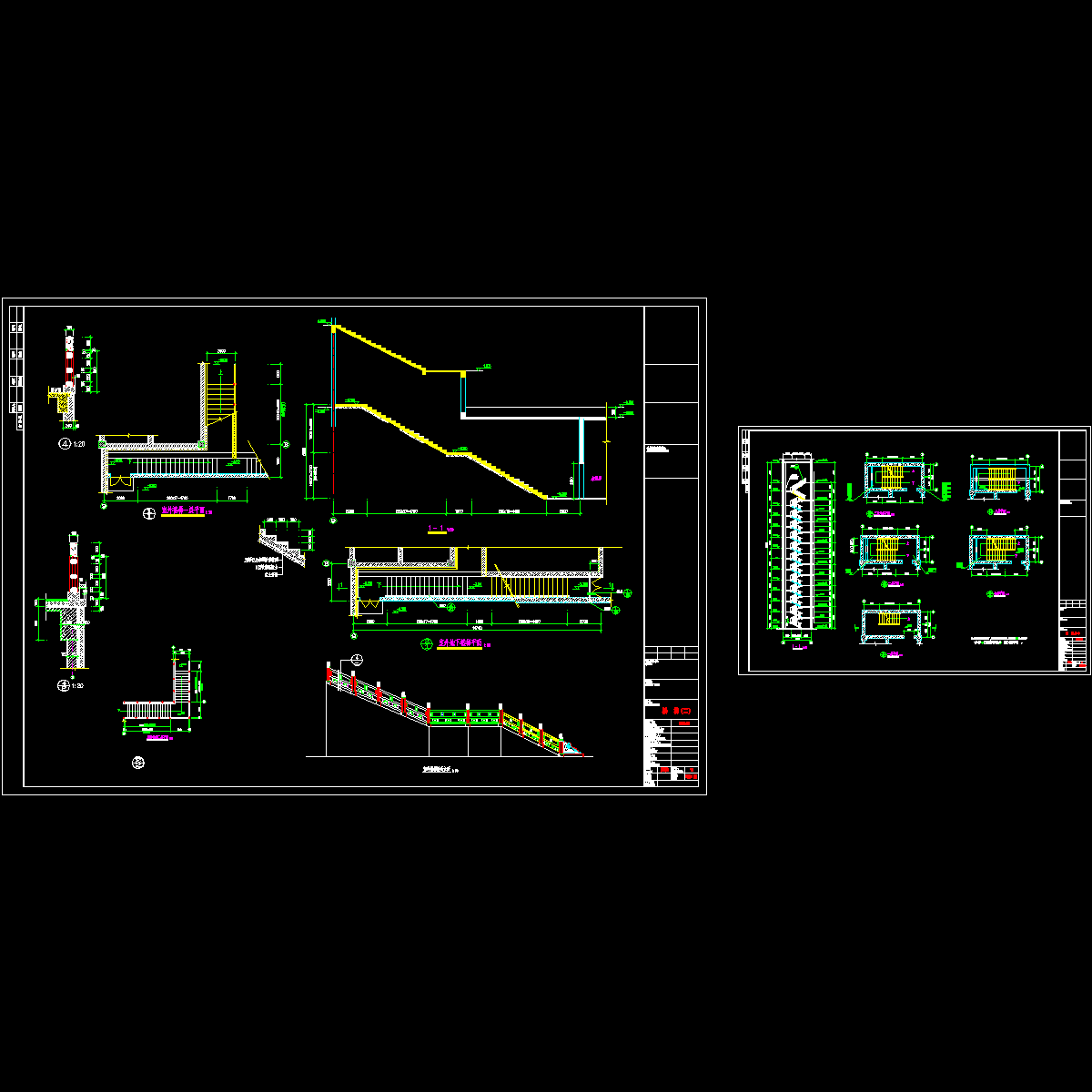

9层塔式商业旅游建筑设计楼梯节点详图
9层塔式商业旅游建筑设计楼梯节点详图
9层塔式商业旅游建筑设计楼梯节点详图
总缩略图
剖面.dwg
平面1.dwg
总图.dwg

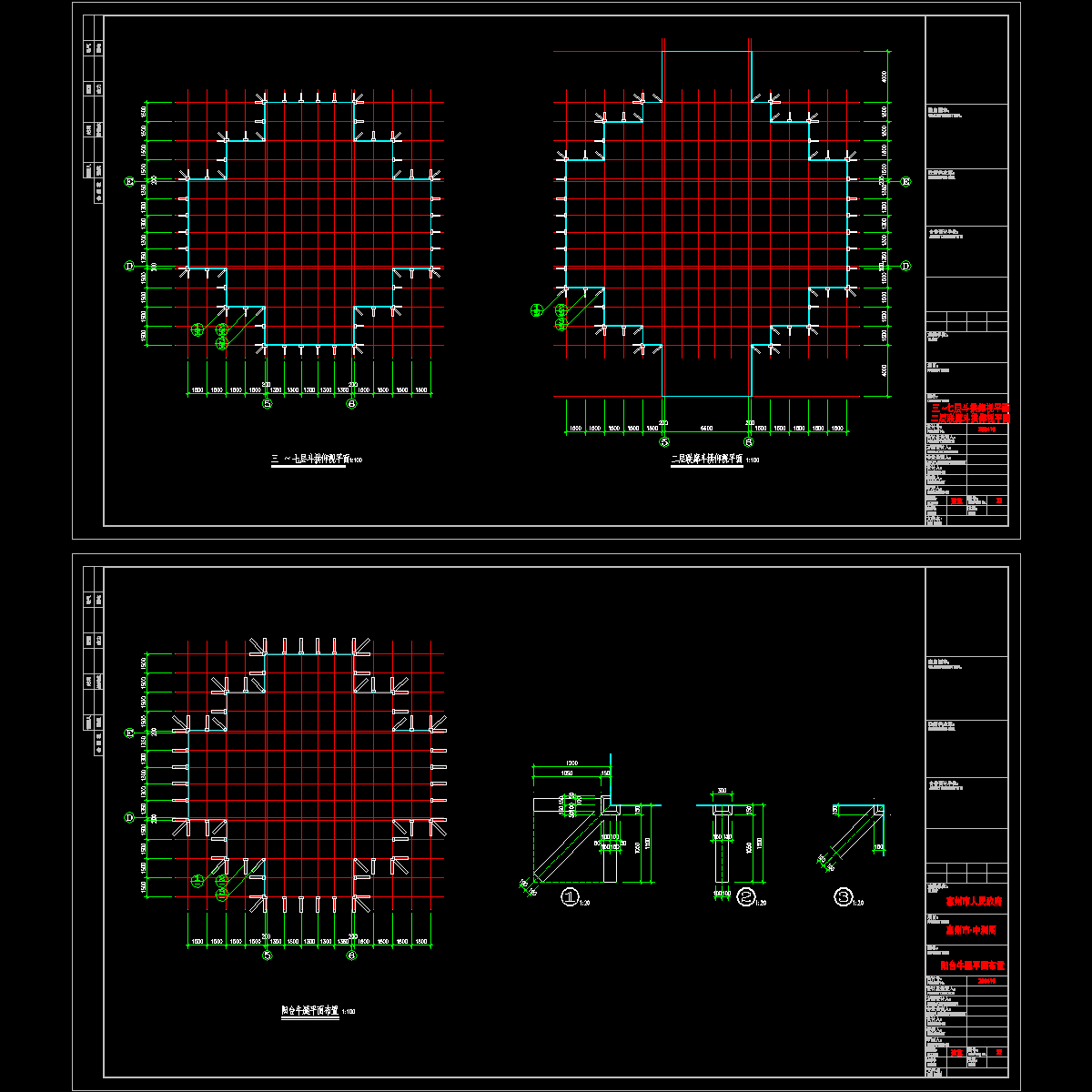

斗拱仰视平面.dwg

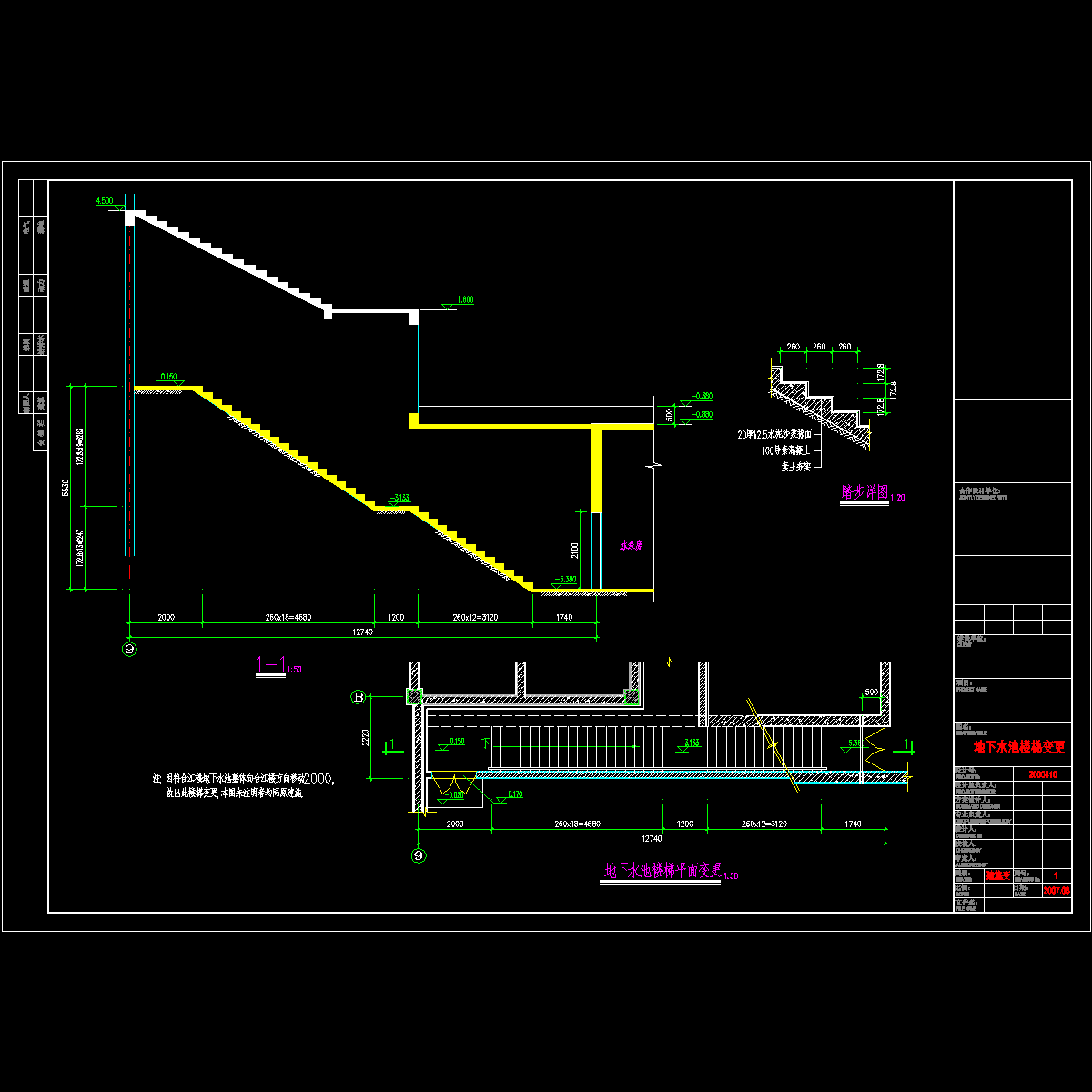

楼梯详图.dwg
楼梯详图变更.dwg
用料表,门窗表.dwg
立面.dwg
门窗大样.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
