金江镇移民安置一期工程6层住宅楼建筑结构CAD施工图纸.dwg

[复制链接]

0

主题

0

帖子

1713

积分

超级版主

Rank: 8Rank: 8

积分
1713
发表于 2021-1-21 21:11:07 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 图纸设计深度:施工图
  • 其它专业图纸:结构,经济
  • 建筑面积:6834.50平方米
  • 效果图:无
  • 有无人防:无

附件详情

金江镇移民安置一期工程六层住宅楼建筑结构施工图,含计算书,
该项目总建筑面积:6834.50平方米;
建筑物使用年限50年,耐火等级为二级。
该项目为六层底层框架(店面)、上部砖混结构(住宅)的建筑,
该项目按7度抗震烈度设防;
图纸内容包括, 建筑施工 图、结构施工图、 施工组织设计 、计算书四大部分

2

3

4

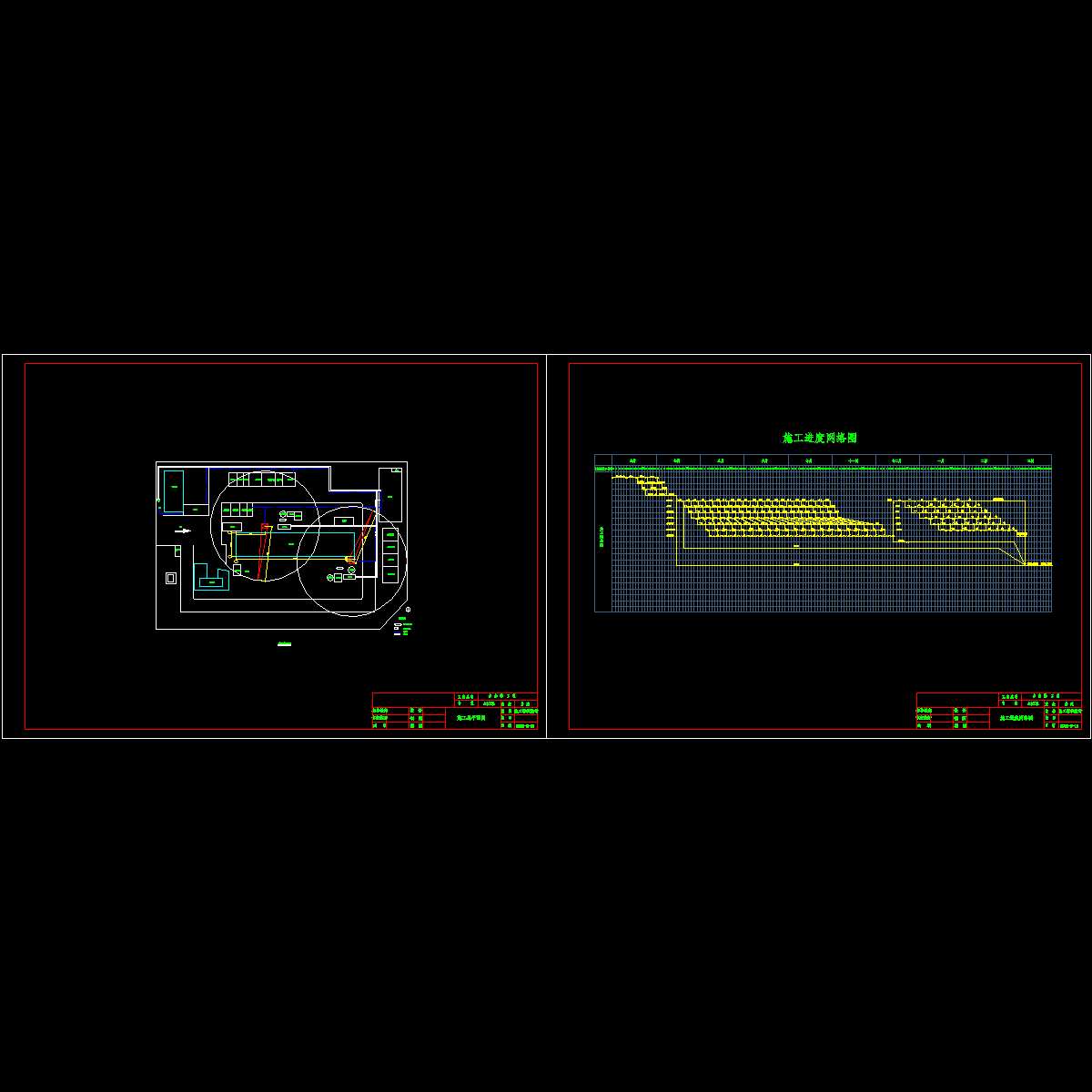

施工组织设计图[1].dwg
施工组织设计图[1].dwg

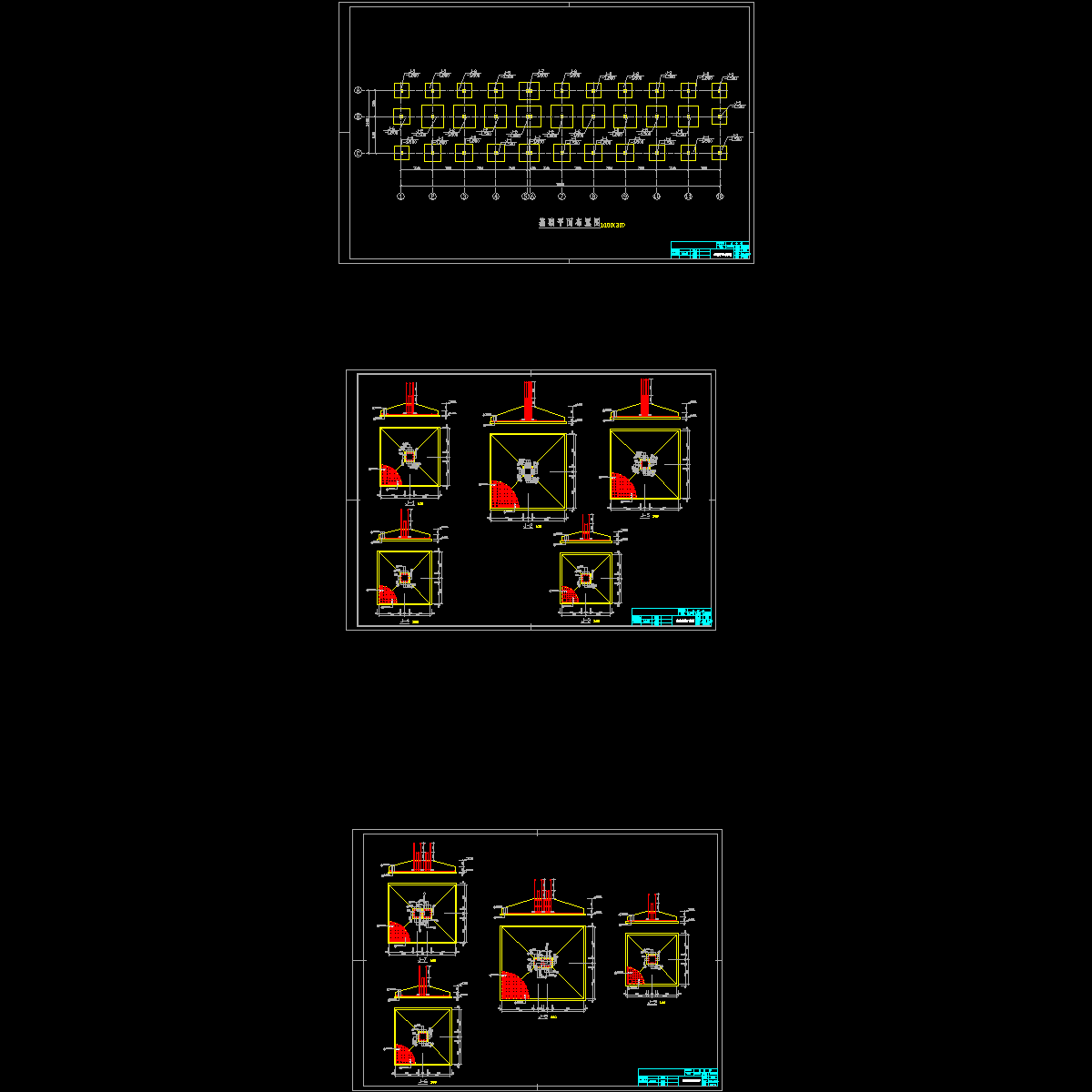

jcpm.dwg
jcpm.dwg

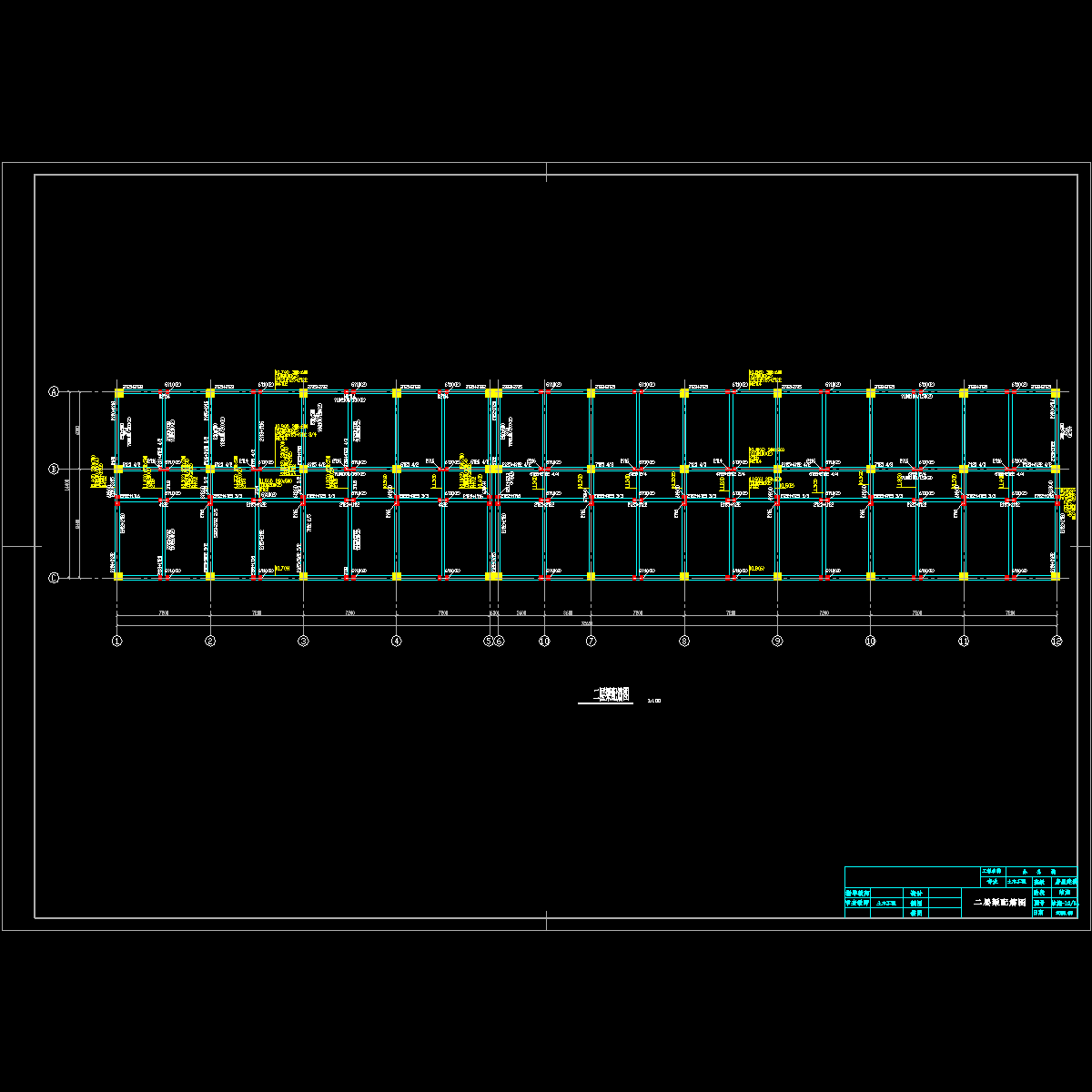

pl2.dwg
pl2.dwg

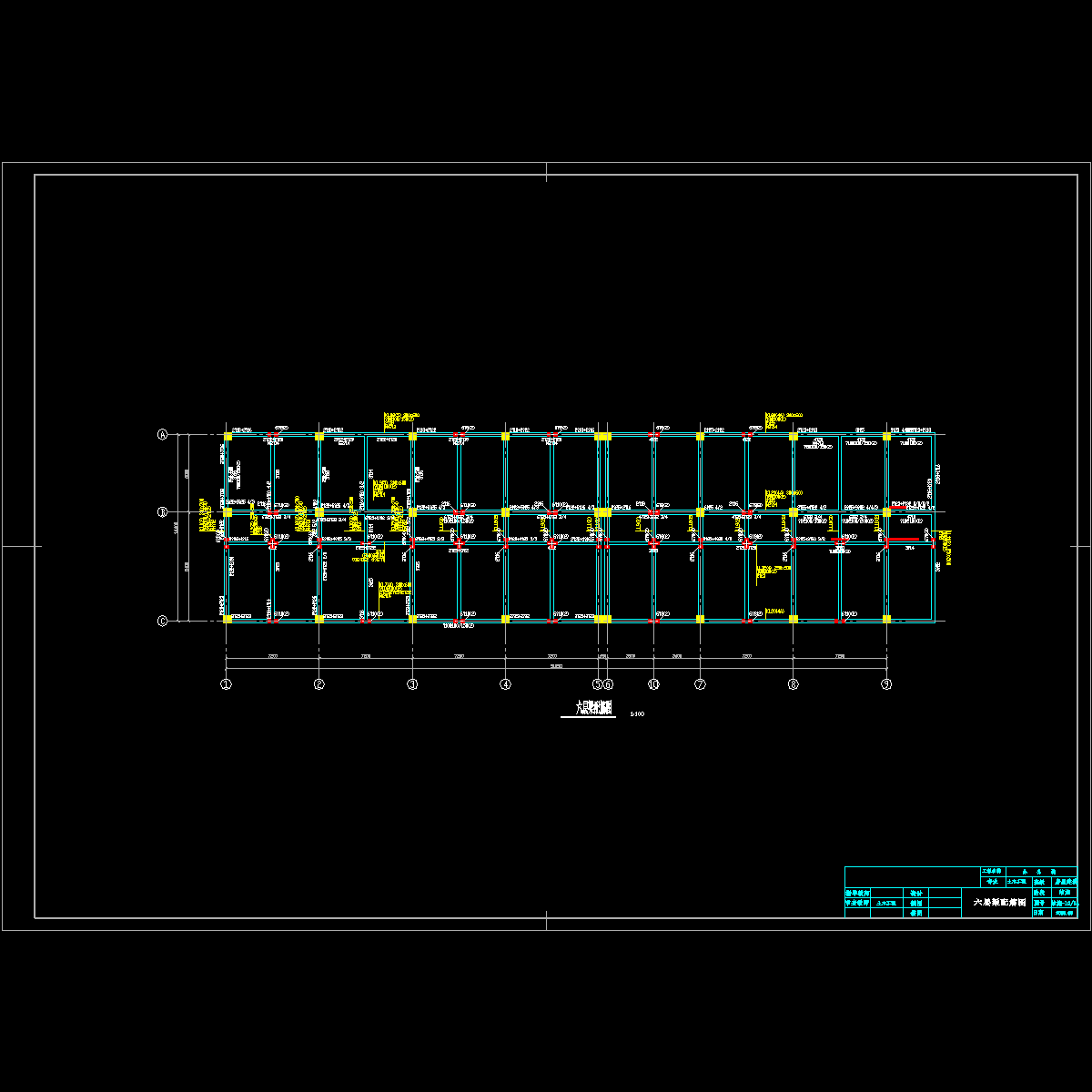

pl6.dwg
pl6.dwg

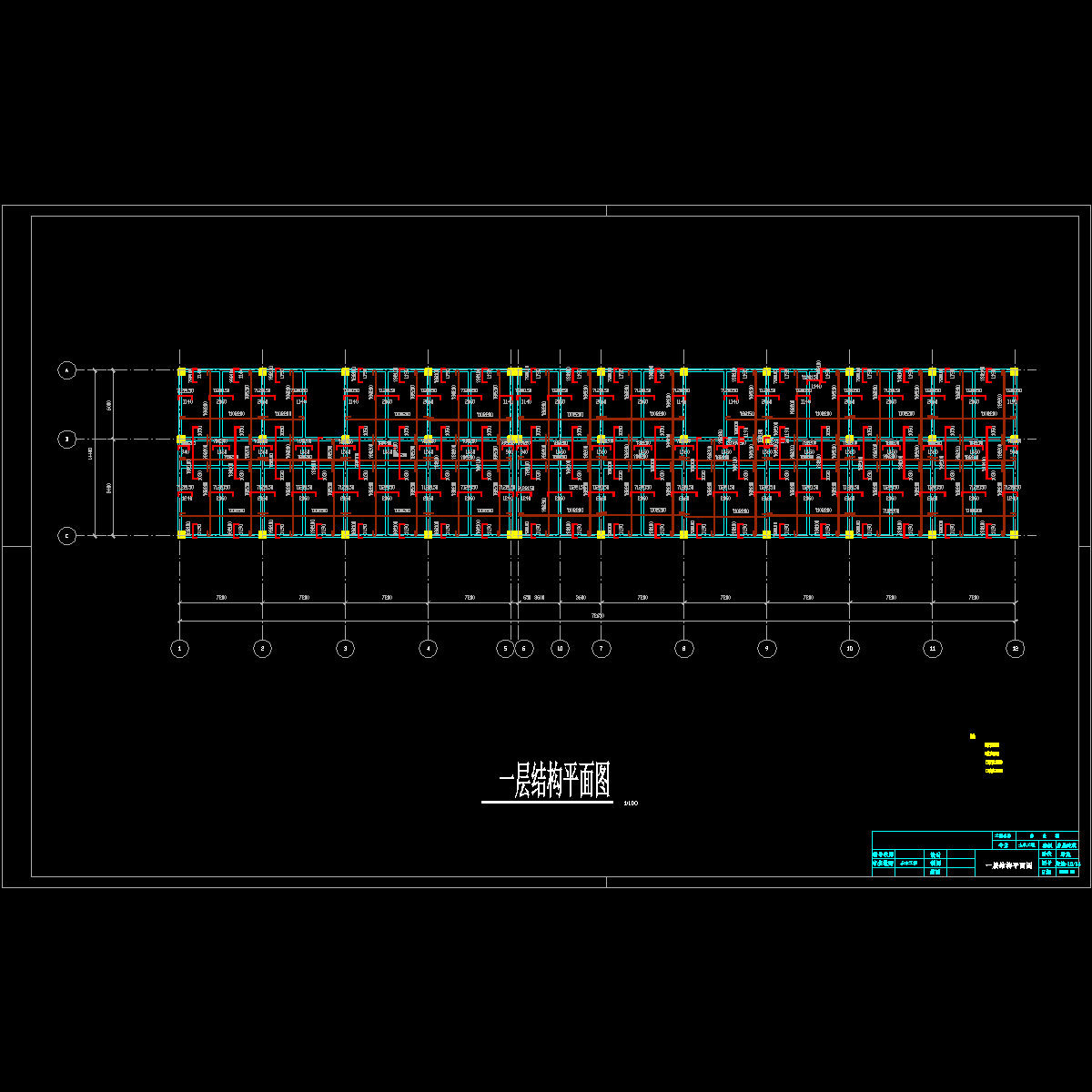

pm1.dwg
pm1.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eddcddws0fe2sdf0e0c.rar

4.85 MB

下载  售价: 100 积分    赚积分
