部队5层医院电气CAD施工图纸(防雷接地系统)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：4505.48平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：22张
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C,TN-C-S
• 强电设计： 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为某部队五层医院全套电气施工，设计范围包括 照明系统 ， 防雷接地 系统，配电，弱电系统等。

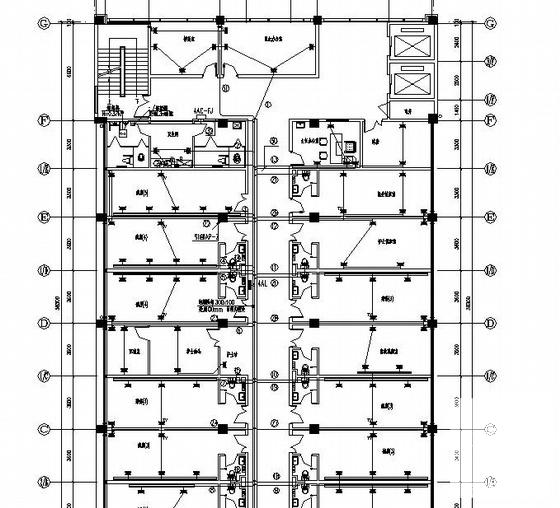

第 1 张图

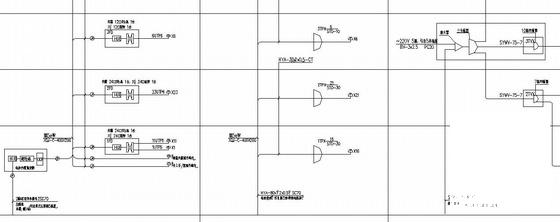

第 2 张图

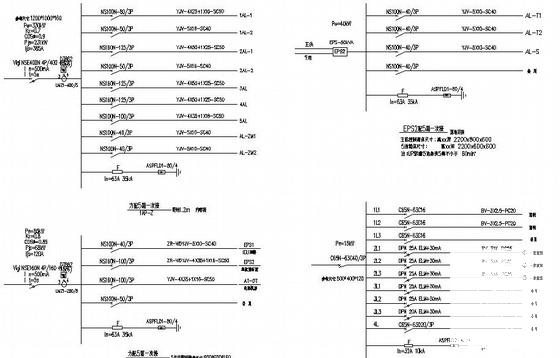

第 3 张图

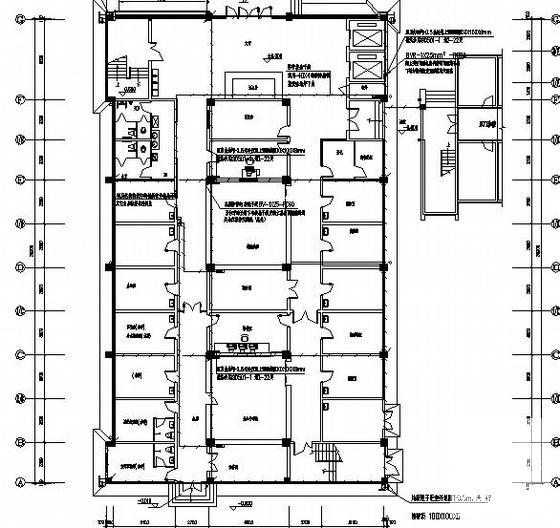

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
