一份60米跨,204米长带夹层门式刚架厂房CAD施工图纸(建施)(单层钢结构)

[复制链接]

0

主题

0

帖子

1068

积分

超级版主

Rank: 8Rank: 8

积分
1068
发表于 2020-2-20 20:06:31 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:15张

附件详情

该项目为车间,建筑设计结构形式为单层钢结构厂房。 柱基础采用独立基础。建筑物设计基准期为50年,建筑结构安全等级为二级,工程环境类别为一类,室内正常环境。
包括:建筑图:建筑设计总说明、平面图、立面图、剖面、屋顶平面图;结构图:结构设计总说明、屋面檩条布置图、屋面支撑、系杆布置图、GJ、基础 平面布置图 、基础详图、雨篷平面图、系杆与刚架梁连接大样、系杆与刚架柱连接大样、二层结构图、墙檩布置图、钢梯详图共15张图纸。

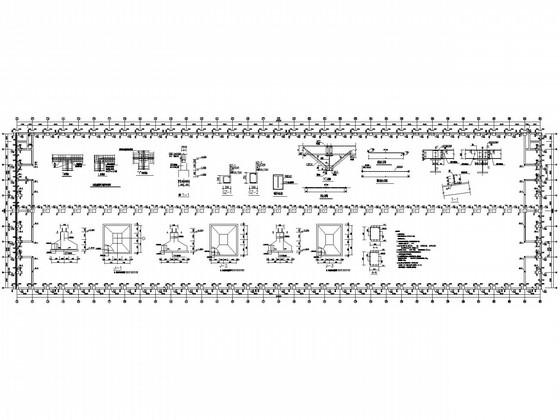

基础平面布置图

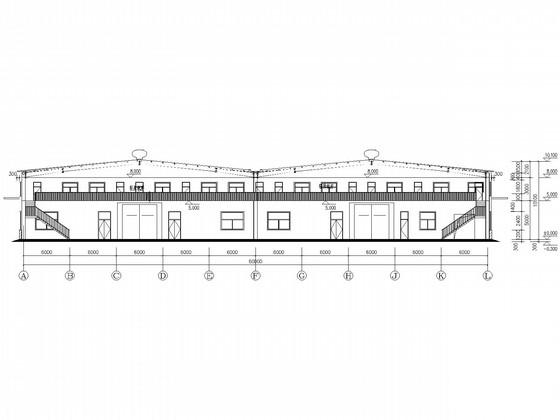

建筑剖面图

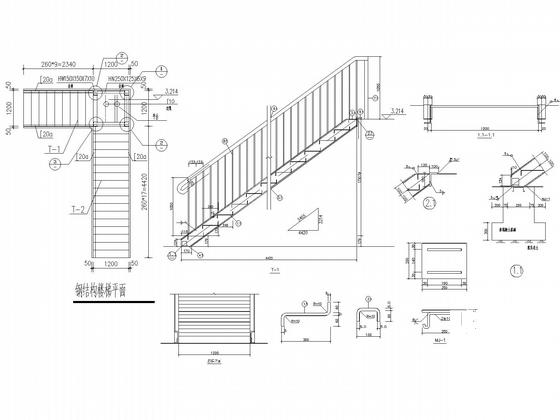

钢梯节点

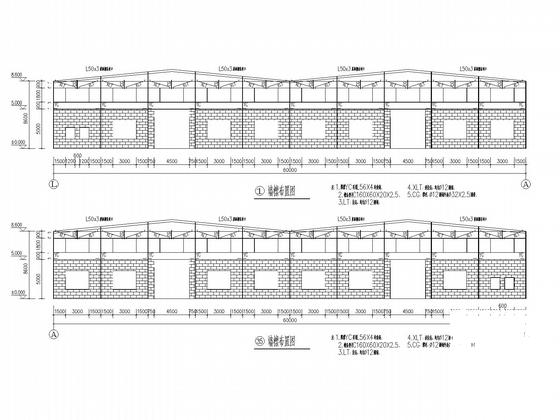

墙檩布置图

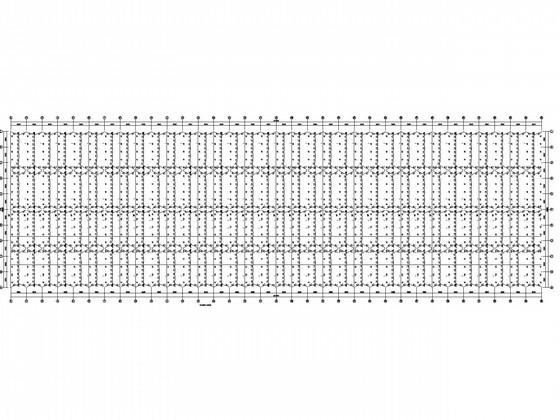

屋面檩条布置图

夹层钢结构施工图 - 1
第 1 张图

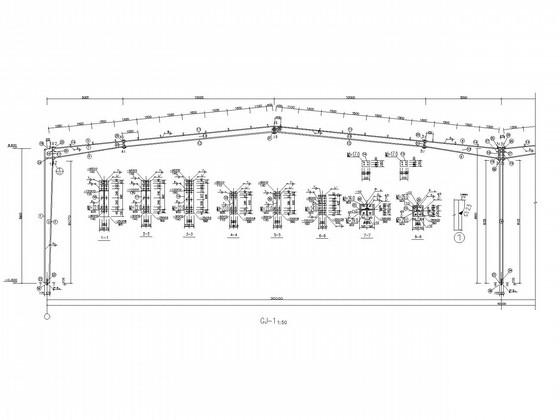

夹层钢结构施工图 - 2
第 2 张图
夹层钢结构施工图 - 3
第 3 张图
夹层钢结构施工图 - 4
第 4 张图
夹层钢结构施工图 - 5
第 5 张图
夹层钢结构施工图 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-20 20:06:31上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edf2121e21cef2edcds.zip

2.06 MB

下载  售价: 100 积分    赚积分
