一份4层沿街商业群楼暖通、给排水工程CAD施工图纸(水源热泵机房)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：48张
• 设计年代：近代
• 设计内容：空调
• 冷热源：水地源热泵
• 空调系统：全水系统
• 项目所在地：河北

附件详情

• 建筑平面图
• 设计说明、图例
• 给排水、暖通系统图
• 消防系统 图
• 管线平面图
• 水源热泵机房系统原理图
• 水源热泵机房管道连接图
• 水源热泵机房基础布置图
• 水源热泵机房轴测图
• 水源热泵机房设备 平面布置图

附件详情

设计为某沿街商业群楼的暖通，给排水工程，共有8栋楼，地下1层，地上2至3层。
空调设计内容：该项目为联拼商业空调工程，空调冷热源由位于厂区内的区域水地源热泵机组提供，空调末端采用风机盘管系统。该项目空调水系统为分户供给系统，垂直异程，供回干管均在地下室覆设，入口装置设于室外引入小室内；夏季空调供回水设计温度7℃/12℃,冬季空调供回水设计温度50℃/40℃。
给排水设计内容：该项目水源取自市政给水管，市政供水压力P=0.25MPa；最高日生活用水量Qd=12m3/d；给水方式为市政管网直接供给，下行上给式供给。排水方式为污水与雨水分流。

，图纸共94张

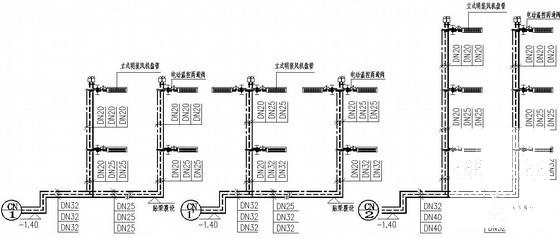

商业空调系统图

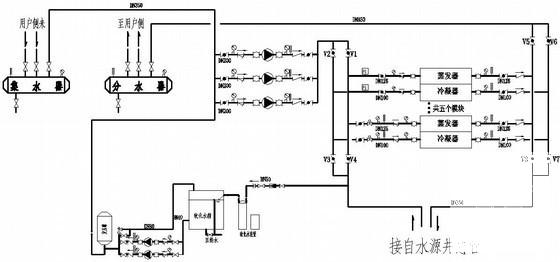

水源热泵机房系统原理图

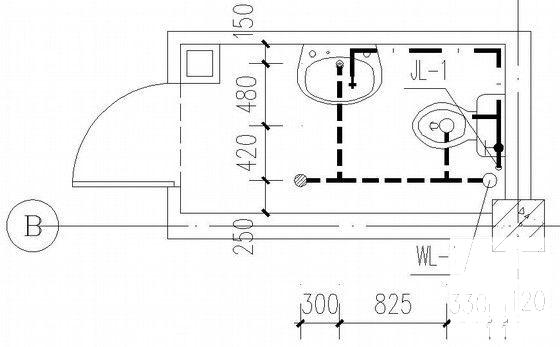

卫生间给排水大样图

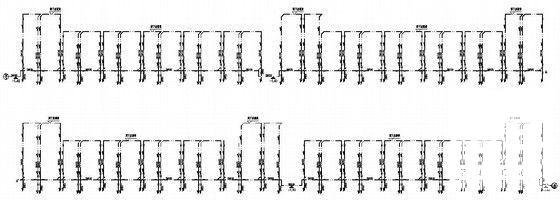

沿街商业消防给水系统展开图

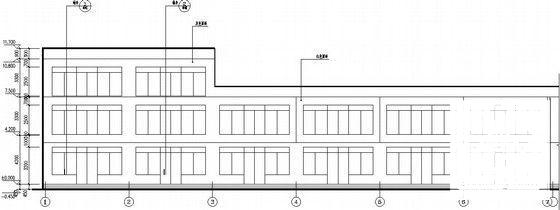

沿街商业正立面图

沿街商业三层管线平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
