居住小区水源热泵机房及车库暖通施工CAD图纸
-
设计详细说明：有
-
建筑类别：住宅,其他
-
建筑设计面积：5807平方米
-
建筑地下层数：二层
-
图纸设计深度：施工图
-
设计内容：通风,防排烟,冷热源,机房
-
冷热源：水地源热泵
该项目为承德居住小区，包括住宅、商业及地下车库。
住宅及商业建筑总面积为39807平方米，住宅地上最高为29层，地下2层。
地下车库，层高4.8m,建筑面积5807平方米，车库部分包括两个防火分区，每个防火分区为一个防烟分区。
-
该项目采暖系统分为低区采暖系统（1～14层）和高区采暖系统（15层以上）。低区采暖热负荷为1100kW，高区采暖热负荷为700kW。该项目采暖方式为低温热水地面辐射采暖。
-
该项目为双热源设计，热源一为水源热泵，热源二为市政热水，热源二为预留备用热源。水源热泵吸取15/7℃井水的热量，向末端提供55/50℃的热水；市政热水接来时，通过换热器，向末端提供55/50℃的热水。高低区分别设置水源热泵及补水定压设备。
-
水源侧抽水、回灌等事宜由专业厂家负责。

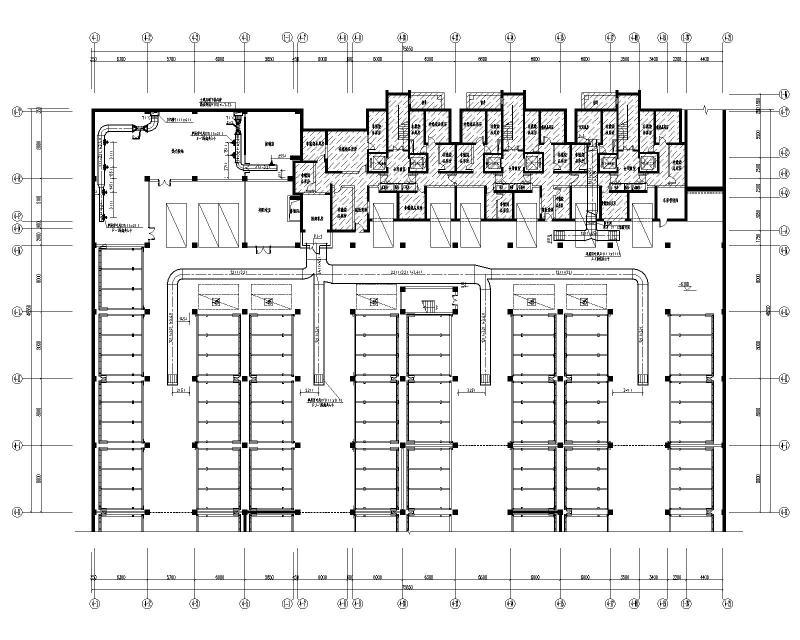

地下车库通风平面图
地下车库采暖干管平面图

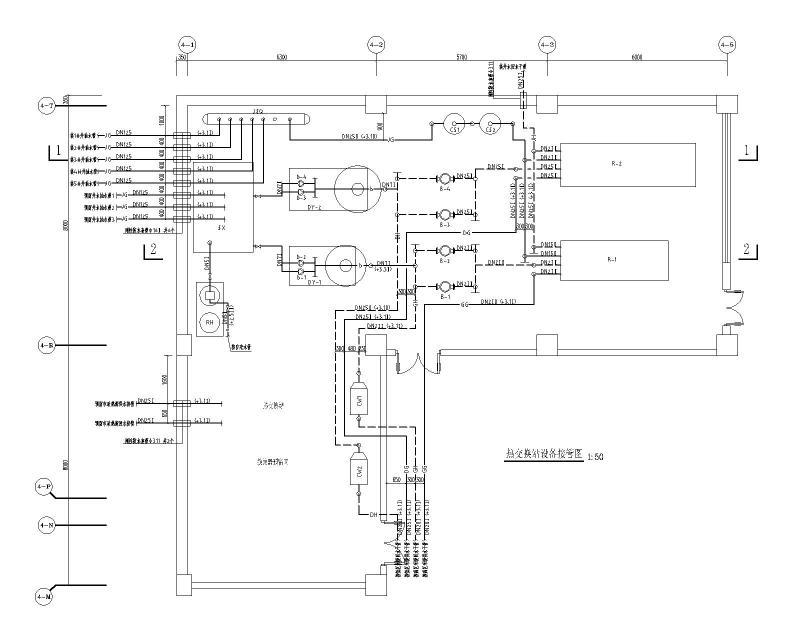

热交换站设备接管图

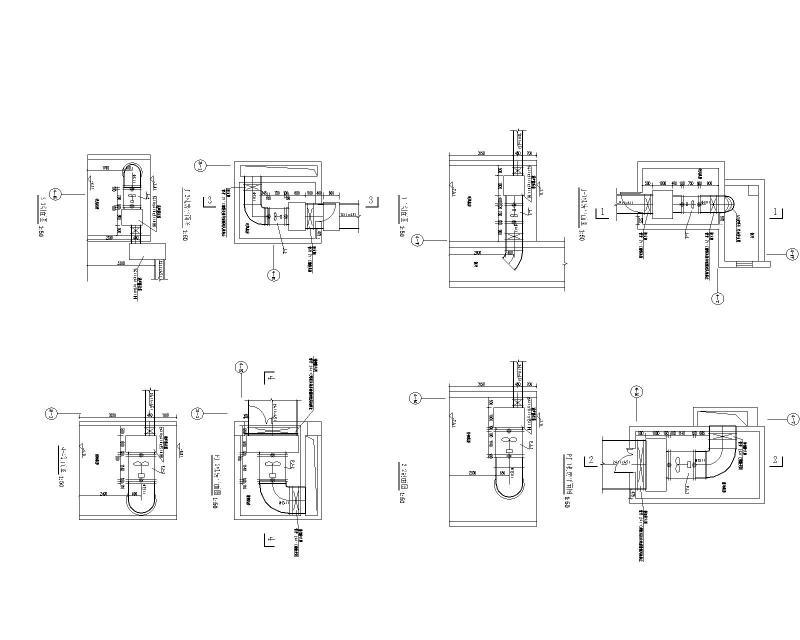

剖面图
缩略图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

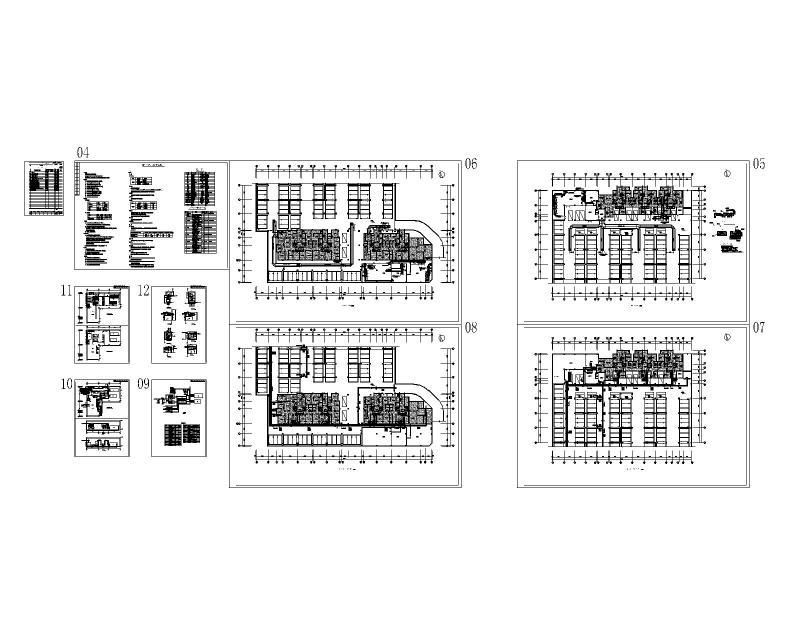

水源热泵机房图纸 - 1 -
