5000平水源热泵工程设计CAD图纸.dwg

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

水源热泵图纸5000平方 设计院图纸 　　1 、xx家园空调机房按8500m 设计，部分用户运行。总冷热负荷各为447Kw，剩 　　 余热负荷供太阳能热水器使用。 　　2、制冷机房设于室外，冬夏季均采用螺杆式水--水热泵机组，水源为垛庄水库地表水。 　　 夏季冷冻水供、回水温度为7/12℃，冬季热水供回水温度45/40℃。 　　3、补水泵启动压力0.32MPa，停止压力0.37MPa 　　4、冷水系统补水，由自动软水器处理软化水供给。 　　5、制冷机启动要求连锁:天然水循环水泵 冷水循环泵 制冷机。停止顺序与上述相反。 　　6、空调水系统采用一次泵变流量系统。 　　7、管材：管道均采用镀锌钢管，丝接。阀门采用蝶阀，法兰连接。 　　8、试压：自来水工作压力0.3MPa，试验压力为0.45MPa；冷冻水管工作压力0.47MPa，试 　　 验压力0.71MPa。 　　9、保温：管道试压后除锈，刷防锈漆两度，冷冻水管采用橡塑泡沫管套保温，厚度50mm, 　　 外刷三油两布后用PAP保护。 　　10、系统最高点设DN20自动排气阀，最底点设DN50泄水阀。 　　11、为降低噪音和振动，设备基础均采用减振基础，转动设备与管道连接采用软连接， 　　 与基础连接时设减振器。 　　12、各设备泄水均排入排水明沟后汇入集水坑，用人工清理集水坑积水。 　　13、管道安装质量按《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)为准。 　　14、其他施工按通风与空调工程施工质量验收规范执行。

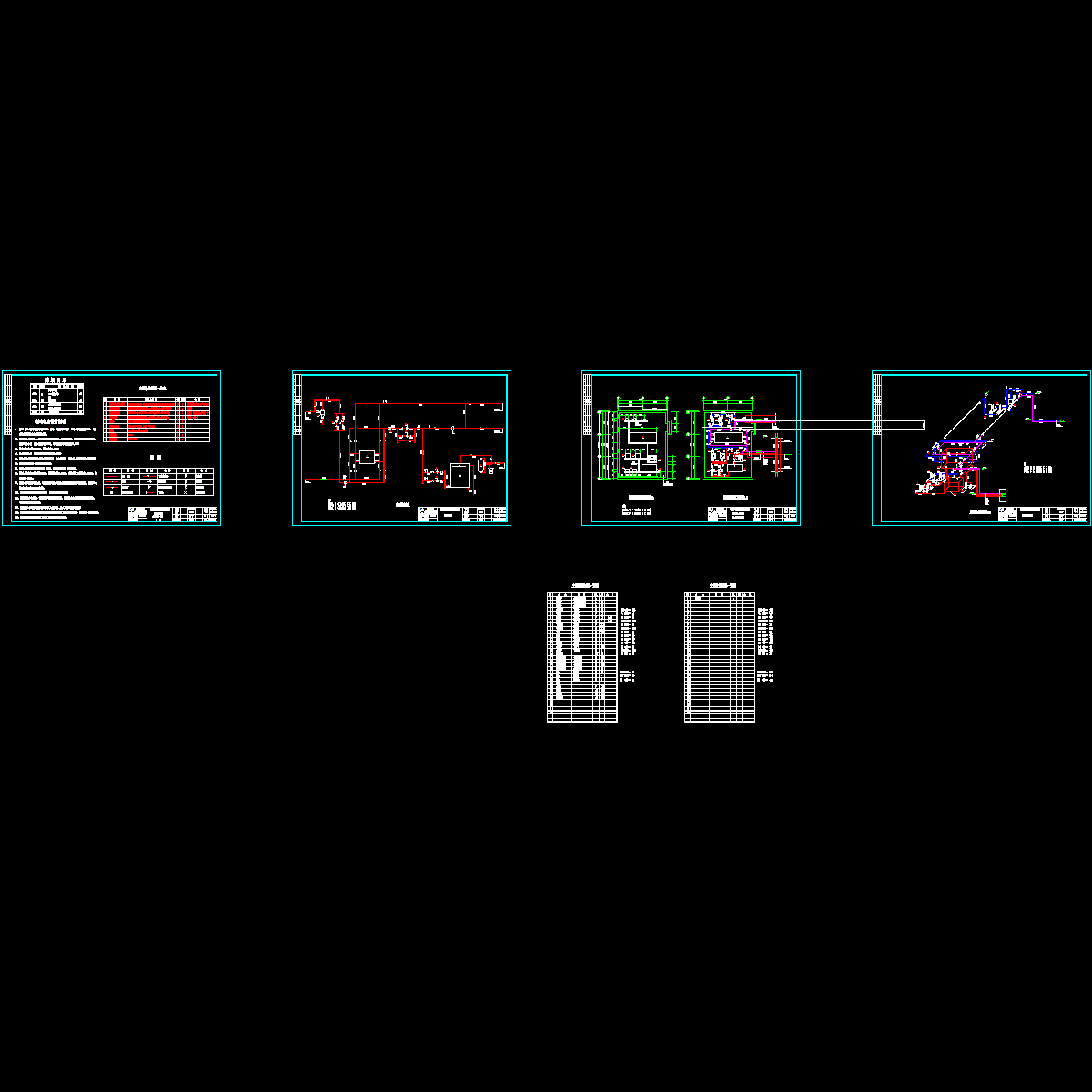

海山家园空调机房.dwg

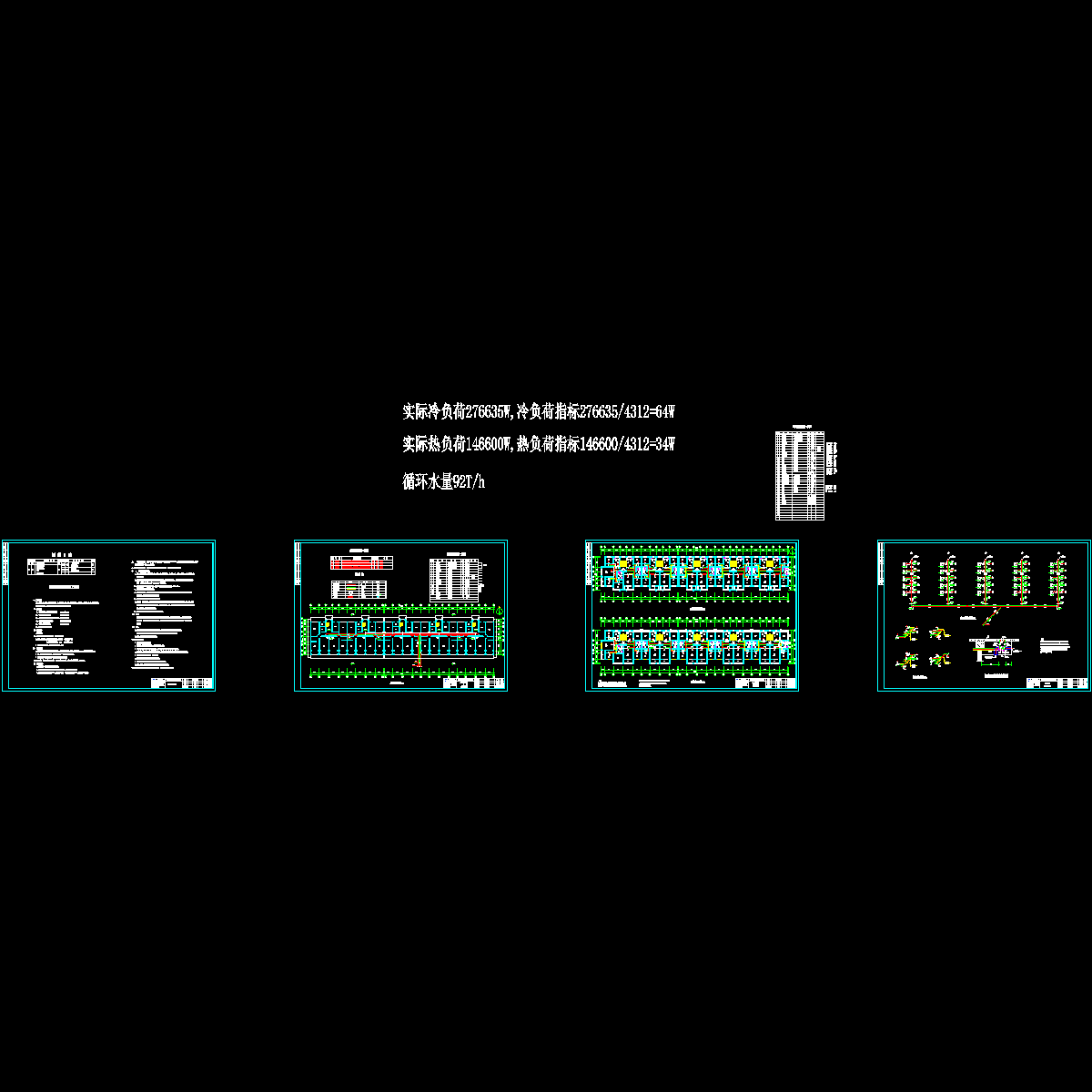

海山家园a栋空调.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
