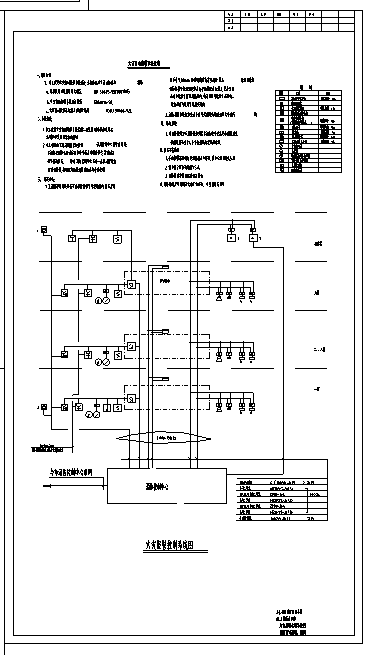

[CAD]卫生局办公楼电气图纸(消防报警系统)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一.设计依据

1.建筑概况:

该项目位于长兴路与鸿源路交叉口东南角,总建筑面积4641平方米,地上九层,主要为办公.建筑主体高度31.8米.建筑设计结构形式为全框架全现浇.该项目属于二类办公建筑;防火分类等级:二类;防火等级二级

2.相关专业提供的工程设计资料;

3.各市政主管部门对初步设计的审批意见;

4.建设单位提供的设计任务书及设计要求;

二.设计范围

1.该项目设计包括以下电气系统:

1)~220/380V配电系统;

2)建筑物防雷、接地系及安全措施;

3)有线电视系统;

4)电话系统;

5)网络布线系统;

5)消防报警系统;

三.

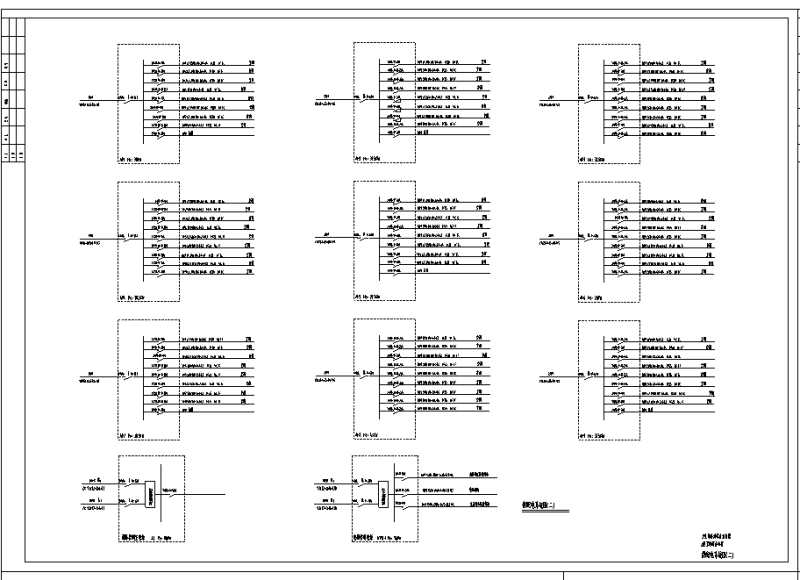

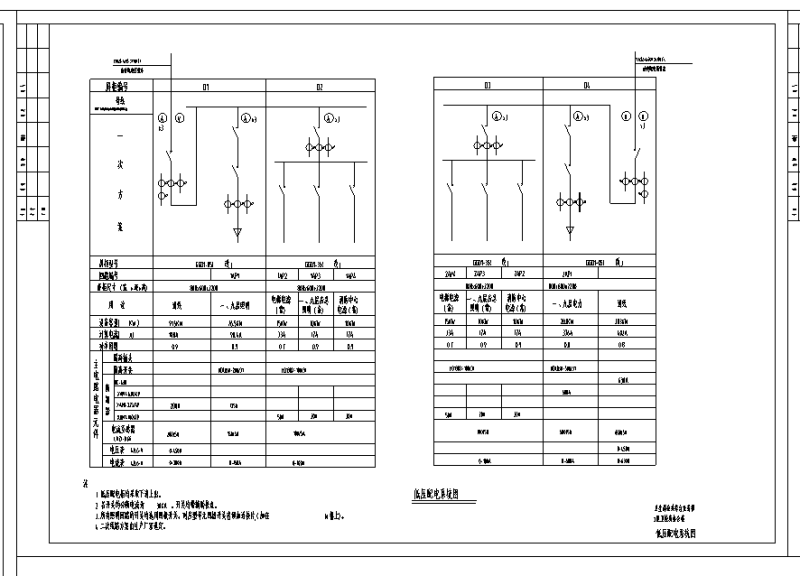

~220/380V配电系统

1.本建筑为二类高层办公建筑。

2.负荷分类及容量:

二级负荷:电梯、主要通道照明、消防用电等,其容量为35kW。

三级负荷:其它电力负荷及办公照明,其容量为359.5kW。

3.供电电源:

该项目从小就近变电所引来两路220/380V电源,分别供给本楼的动力负荷及照明负荷用电;照明负荷电源同时作为动力负荷的备用电源使用。进线电缆从建筑物北侧引入,直接进入一层配电室的动力柜及照明柜。

4.计费:

根据建设单位要求,该项目用电由变电所集中计量收费。

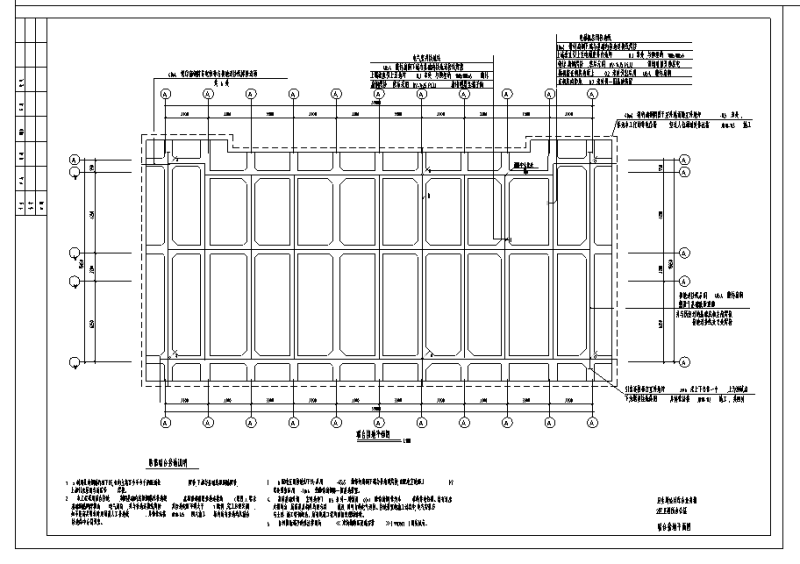

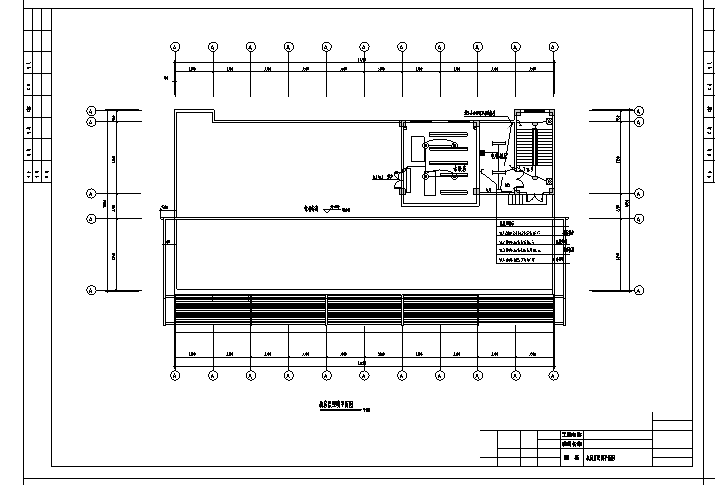

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
