多栋多层框架剪力墙结构办公楼结构CAD施工图纸(6度抗震)(桩基础).dwg

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑,高层建筑
• 地上层数：20、9、6层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架剪力墙
• 钢结构：桁架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.70kN/平方米
• 雪压：0.30kN/平方米
• 地下室功能：车库
• 参考图纸：56张

简介：

本项目是浙江某办公楼，共为4个单体，A楼楼高81.9米（地上20层），B、C楼楼高39米（地上9层），D楼高23.4米（地上6层），地下一层（局部二层），B，C楼在27.3位置通过钢桁架连接，所有单体均为现浇钢筋混凝土框架剪力墙结构，基础为钻孔灌注桩，6度设防。

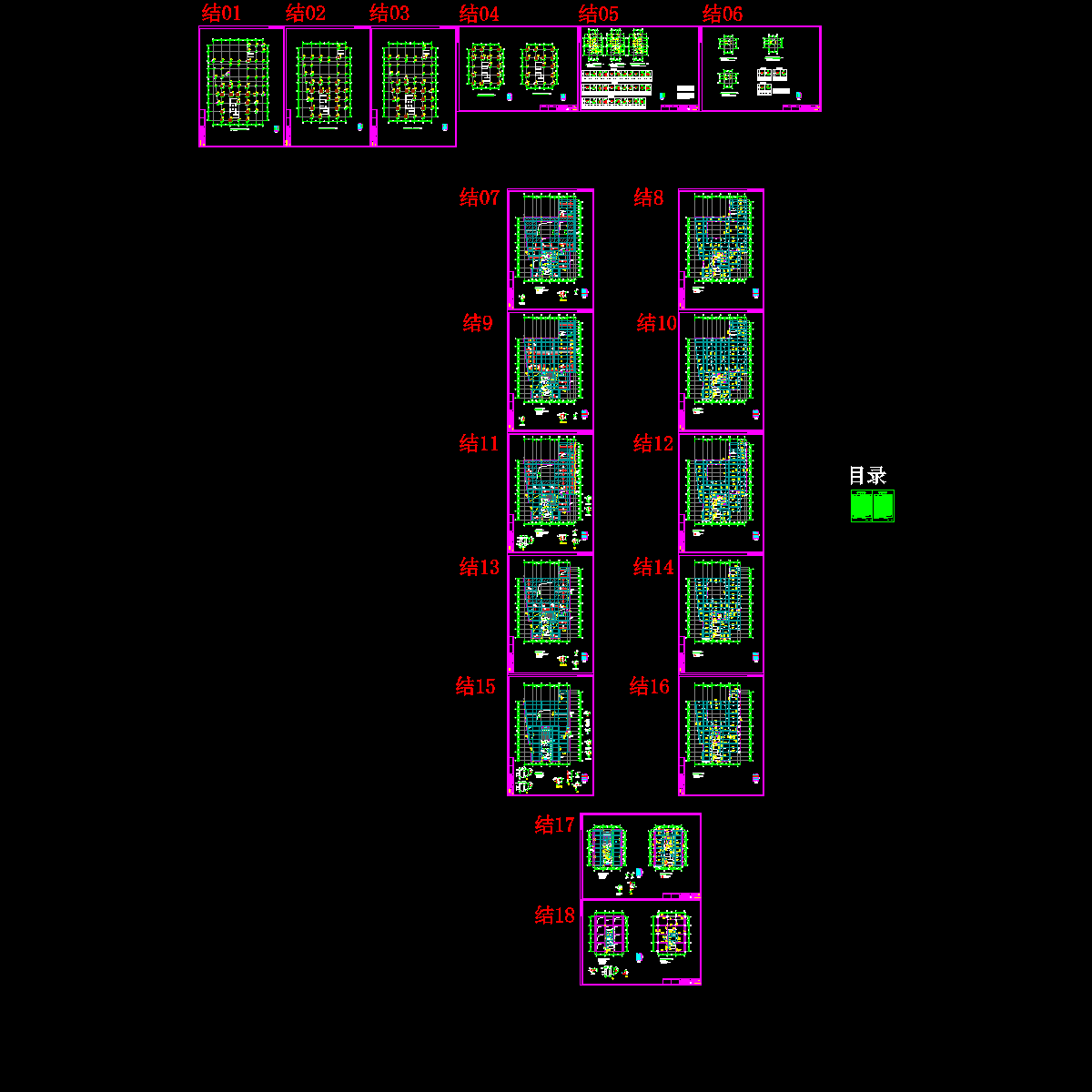

该资料包含：结构设计说明、钢结构设计说明、桩位 平面布置图 、承台详图、底板梁配筋图、底板平面配筋图、墙柱平法施工图、剪力墙平法施工图、连体部分结构施工图、 楼梯详图 等共56张图。

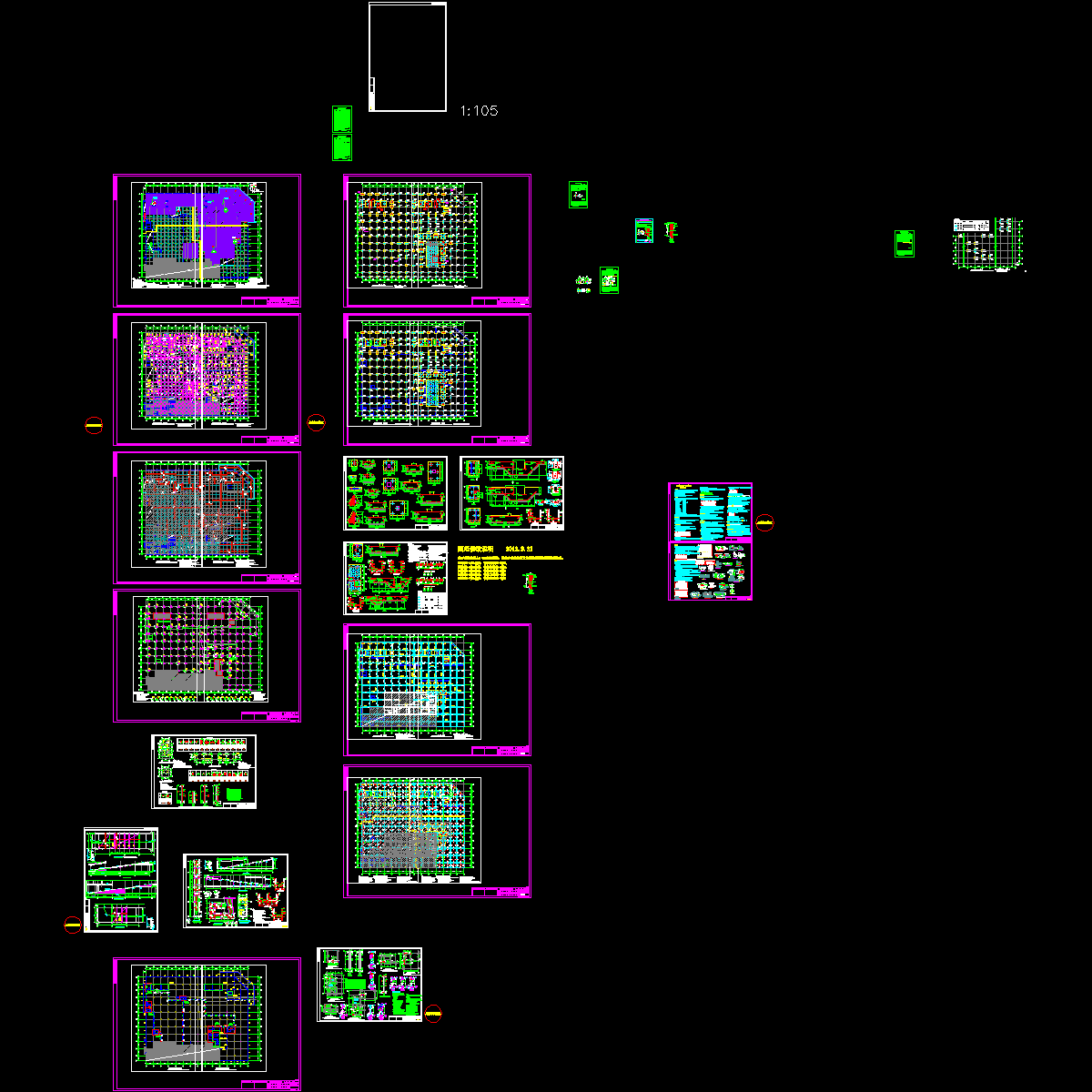

地下室桩位平面布置图

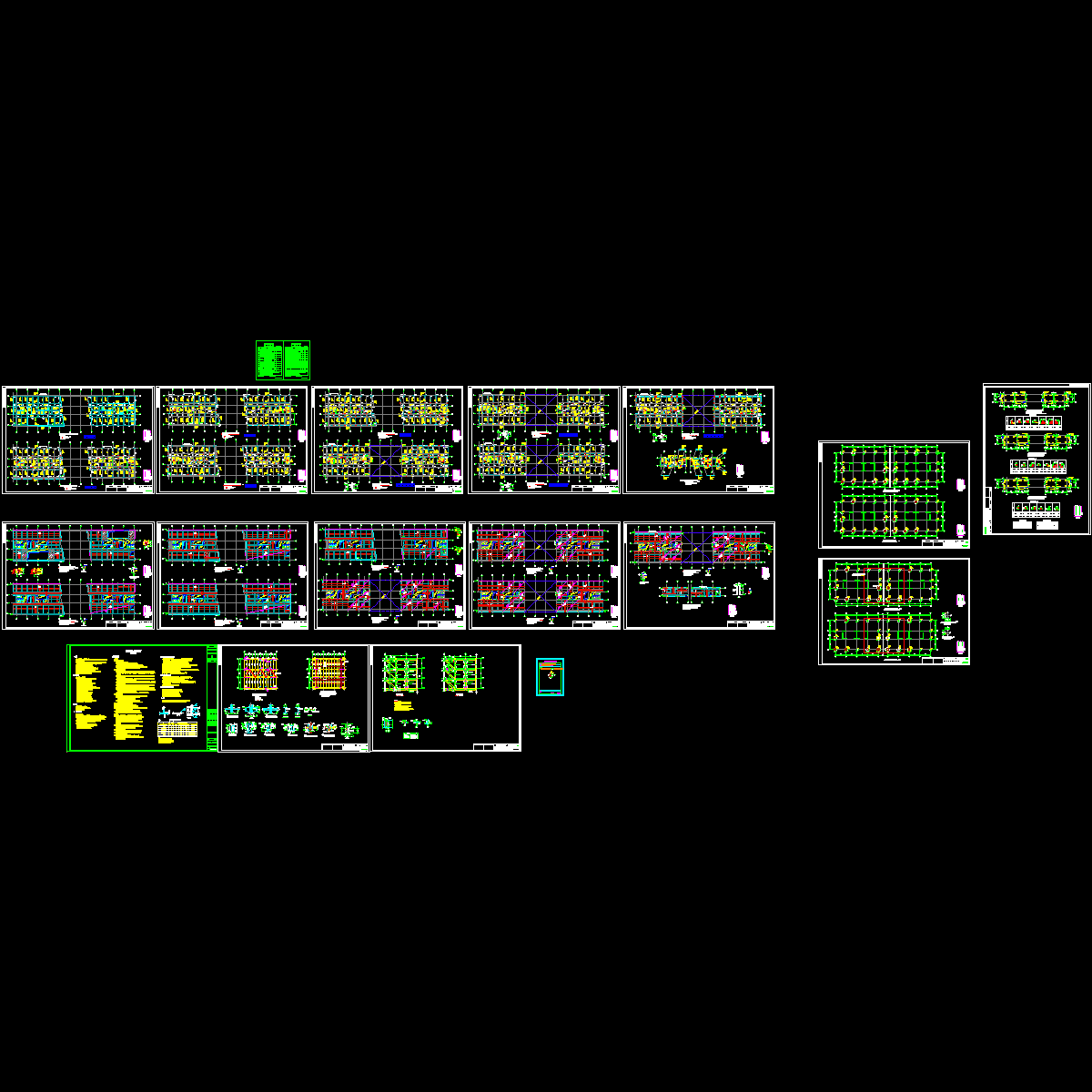

四层结构平面图

板平法施工图

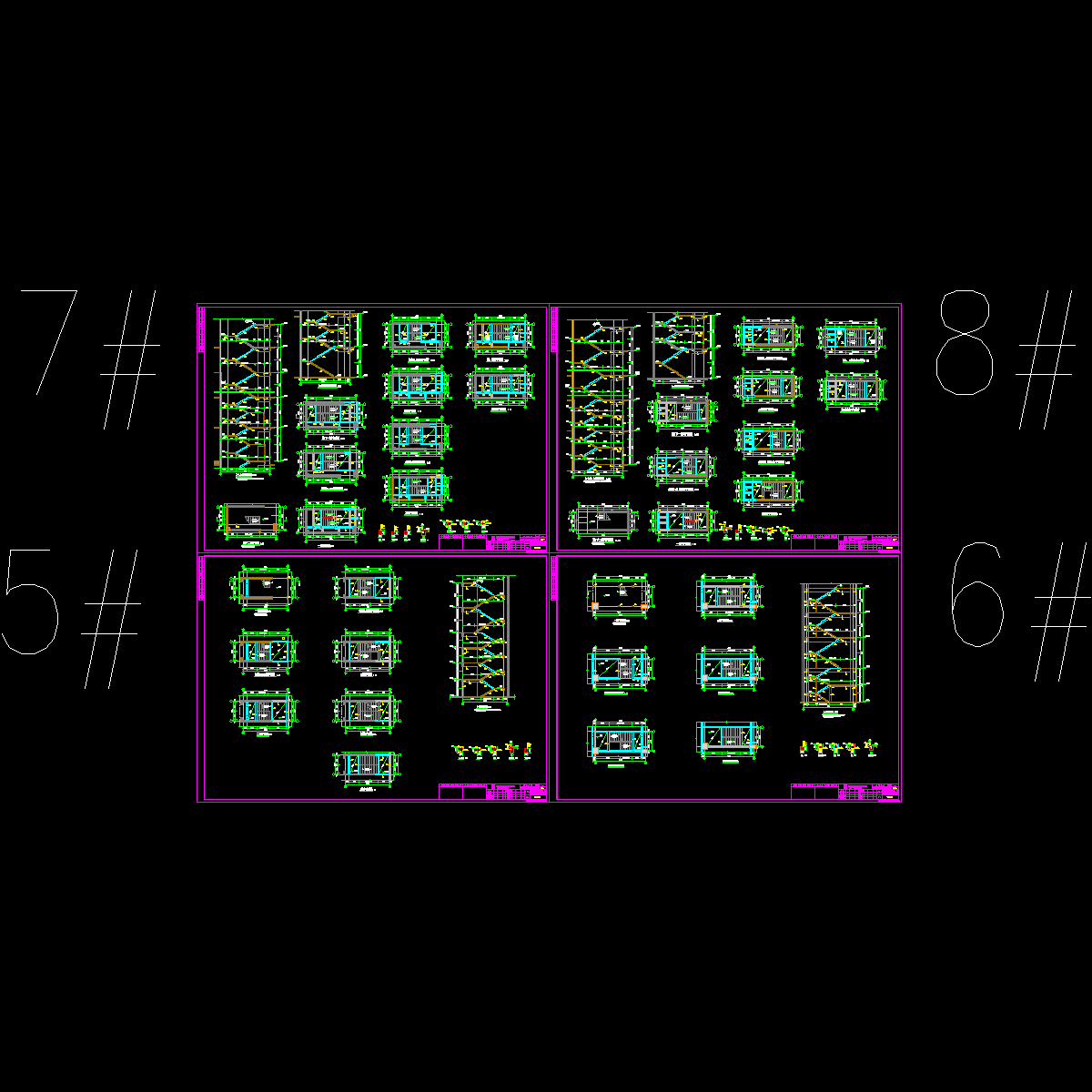

楼梯详图

(最终)乐清1101 a楼与d楼结构14.4.18.dwg

bc楼结施.dwg

乐清地下室结施2012.dwg

楼梯14.4.18.dwg

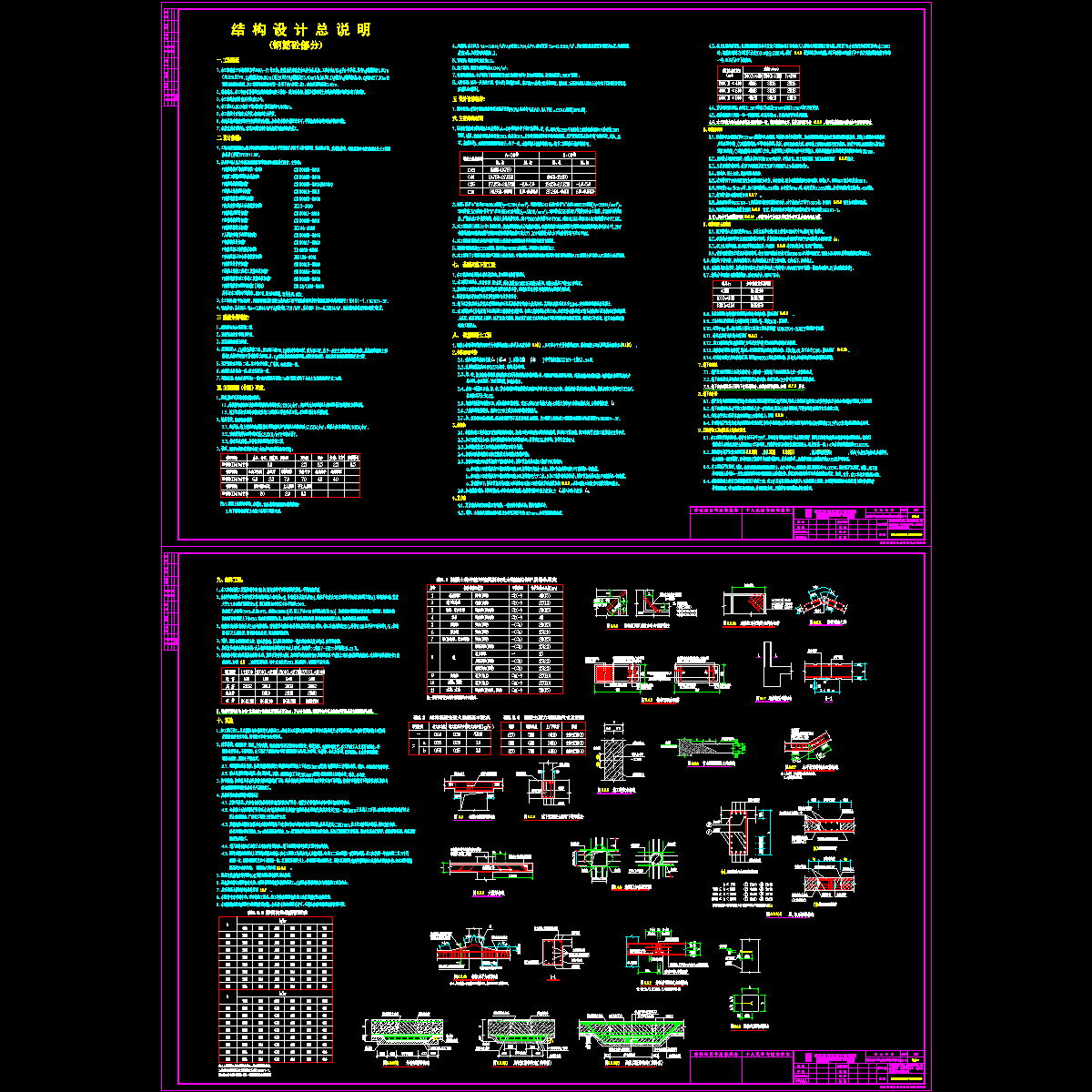

结构设计总说明(钢筋砼部分)jg-sgt-a.dwg

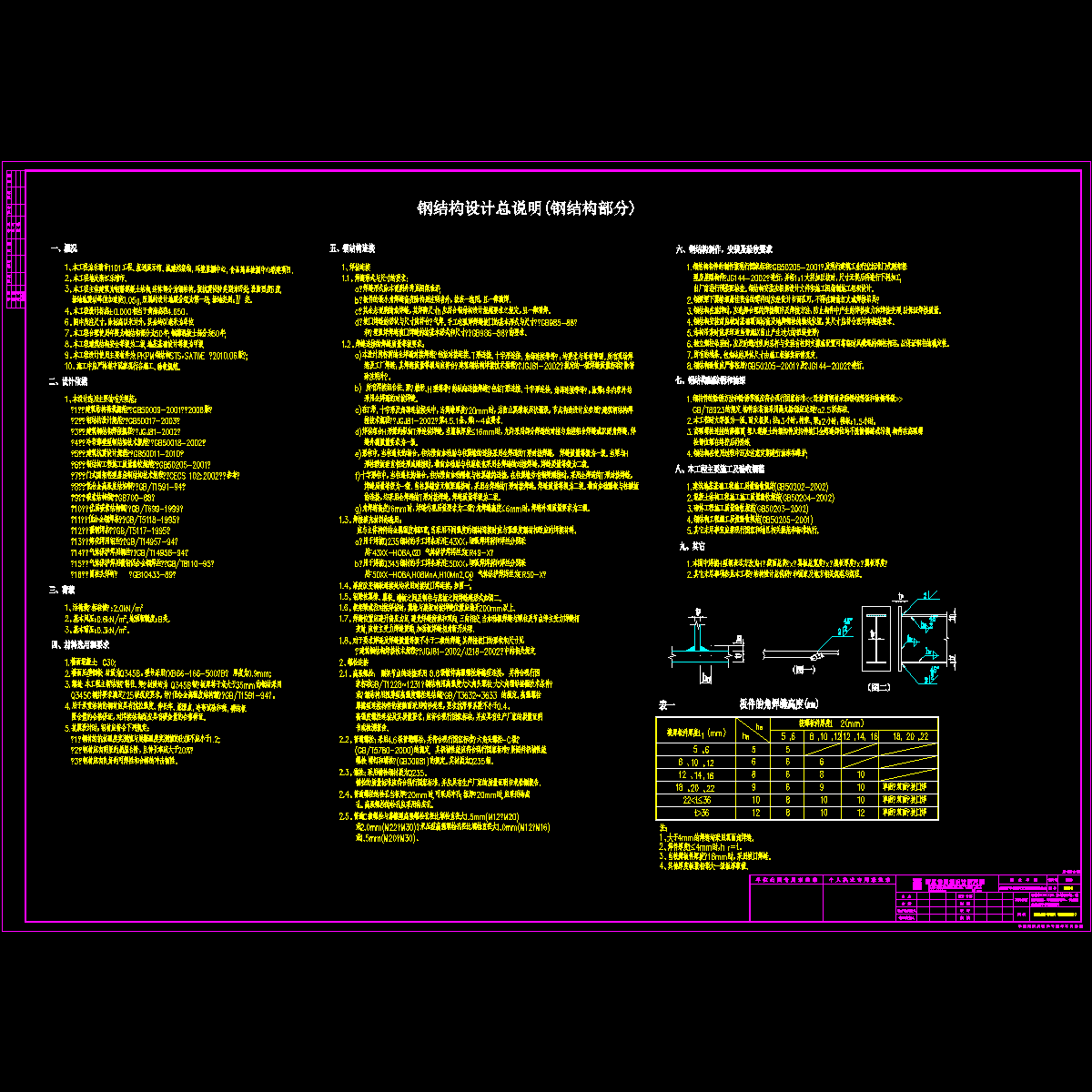

结构设计总说明(钢结构部分).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
