2层火车站高架站房及雨棚CAD施工图纸(7度抗震)(乙级桩基础).dwg

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：扩初图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：轻钢结构,桁架,网架
• 基础形式 ：桩基础
• 结构安全等级：一级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：48张
• 设计年代：近代

附件详情

长春站由高架站房、站台雨棚、人行地下通道等组成。高架站房和站台之间通过楼、扶梯相连。站房：上部结构为两层,分别为候车层和站房东西两端18.00m标高的办公夹层，站房屋盖：站房屋盖采用平板网架结构，最大跨度为72.0mx41.03m，悬挑跨度约为13m。主体结构为框架结构，其中标高10.00以下为钢桁架结构，屋盖结构为网架结构，雨棚为钢结构。
结构专业该资料包含：结构设计总说明，高架候车基础 平面布置图 ，桩基设计说明，承台大样，钢结构设计说明，高架候车柱网布置图，结构布置图，立面图及杆件表、柱大样及柱表，屋盖钢网架设计说明，网架上下弦布置，腹杆，南北站房改造图，部分出入口结构图，共计24张图。
建筑专业该资料包含：总平面图，站台层总体关系图，平面图，立面图，剖面图，雨篷图等共计24张图。
近代年2月。

高架候车基础平面布置图

高架候车柱网布置图

立面图及杆件表、柱大样及柱表

出入口结构图

站房屋面网架平面布置图

网架腹杆布置图

17.650标高结构布置图

7.24长春站改扩建建筑鉴修1出图.dwg

7.24长春站改扩建总平面鉴修1出图.dwg

主体结构.dwg

基础.dwg

网架.dwg

长春站初设雨棚2010.2.25出图.dwg

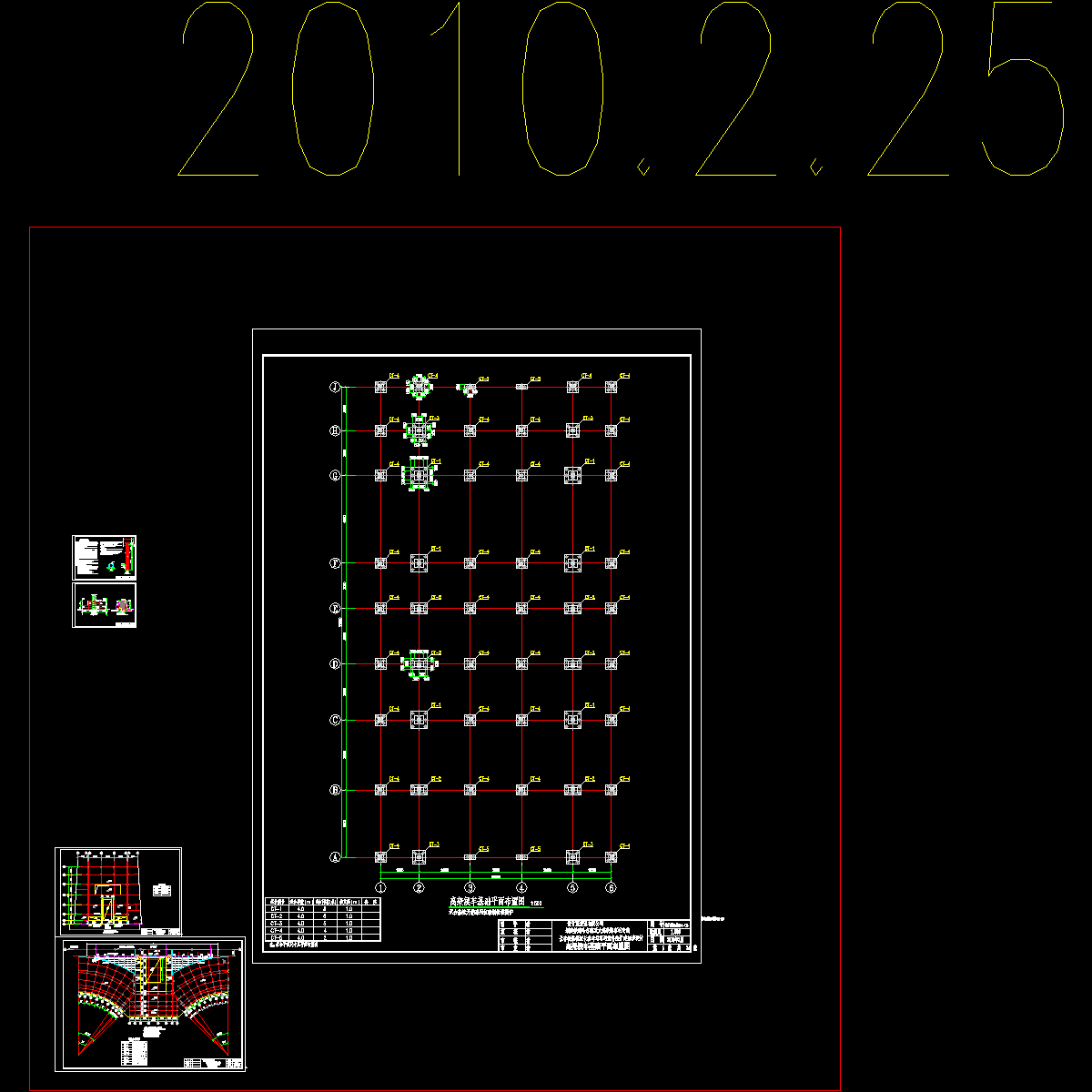

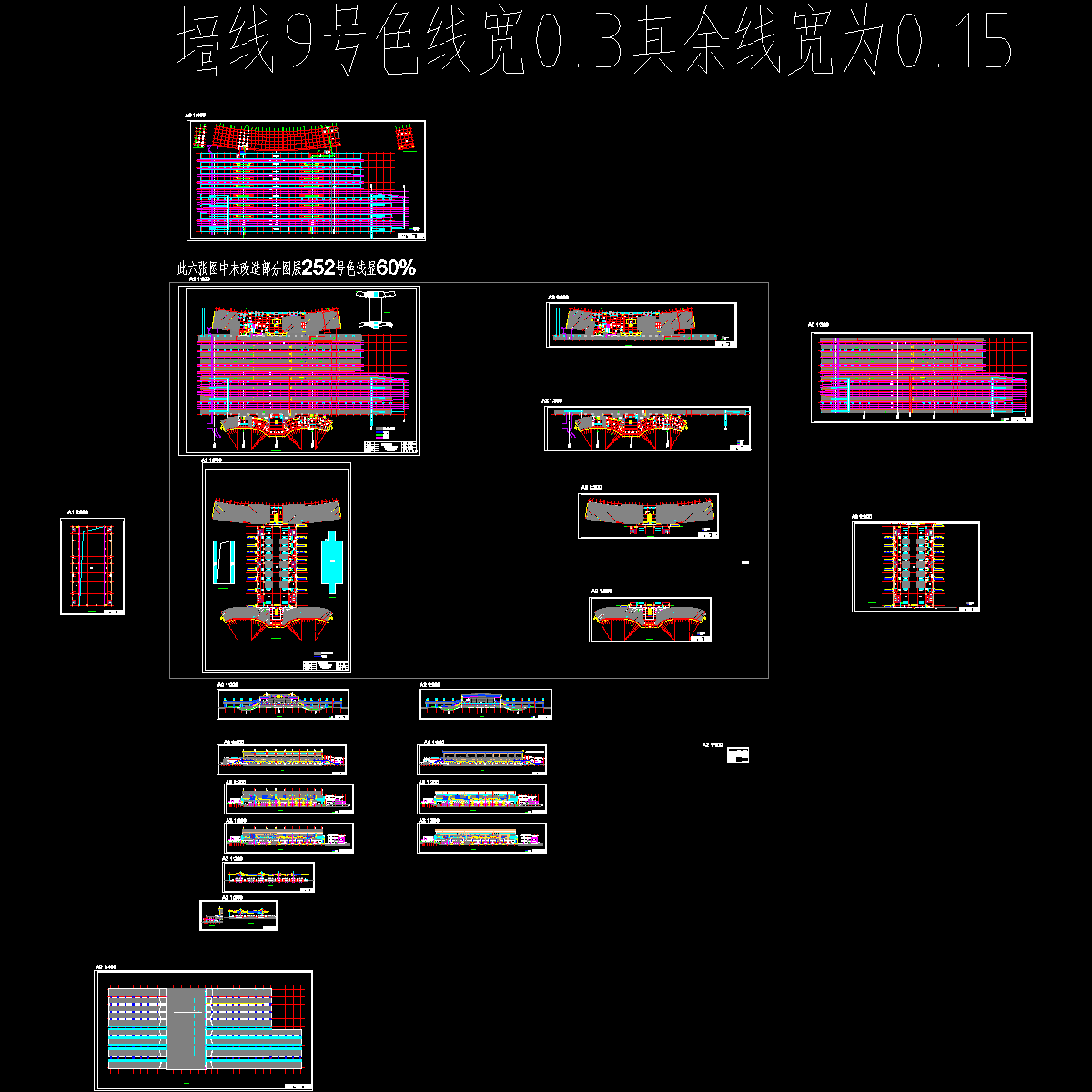

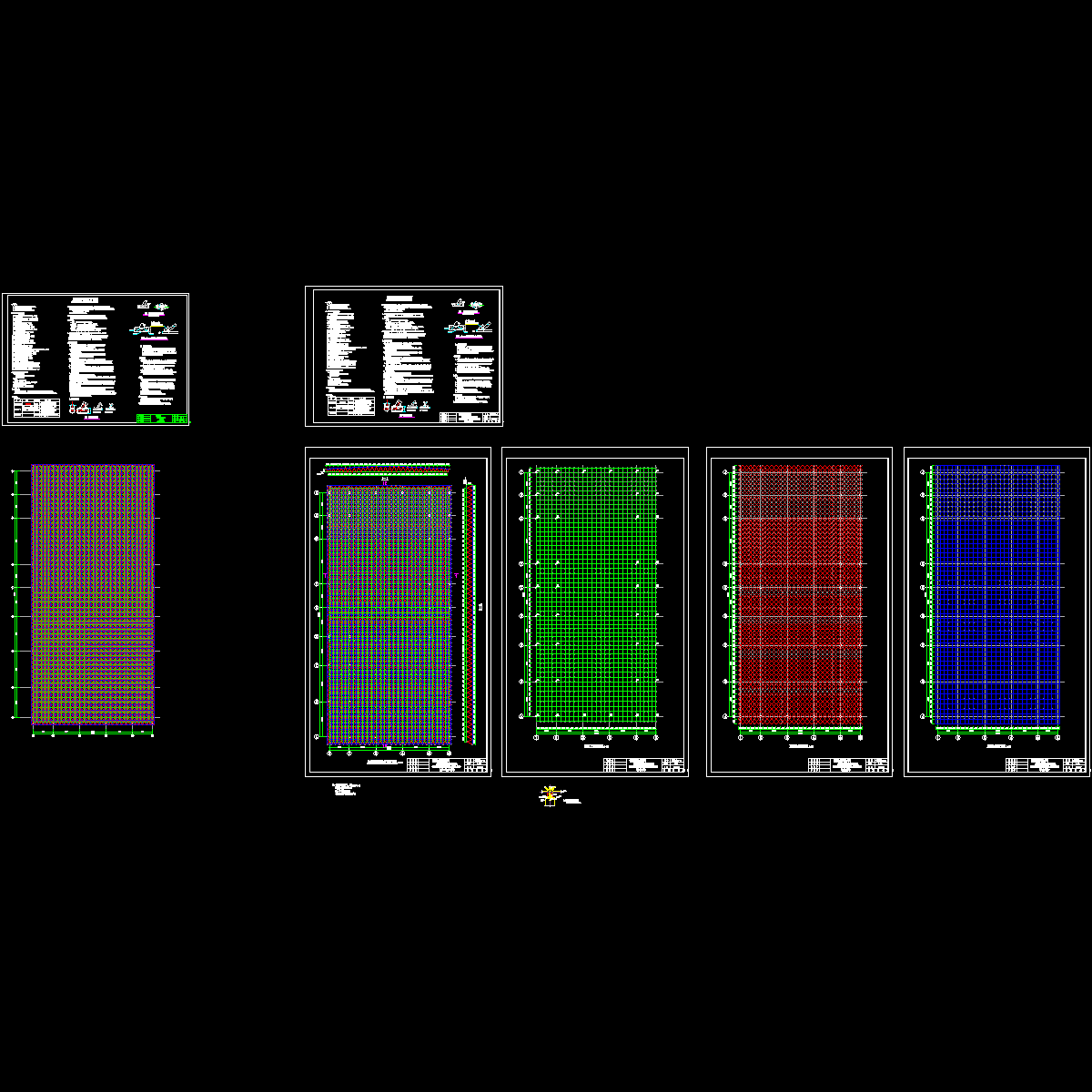

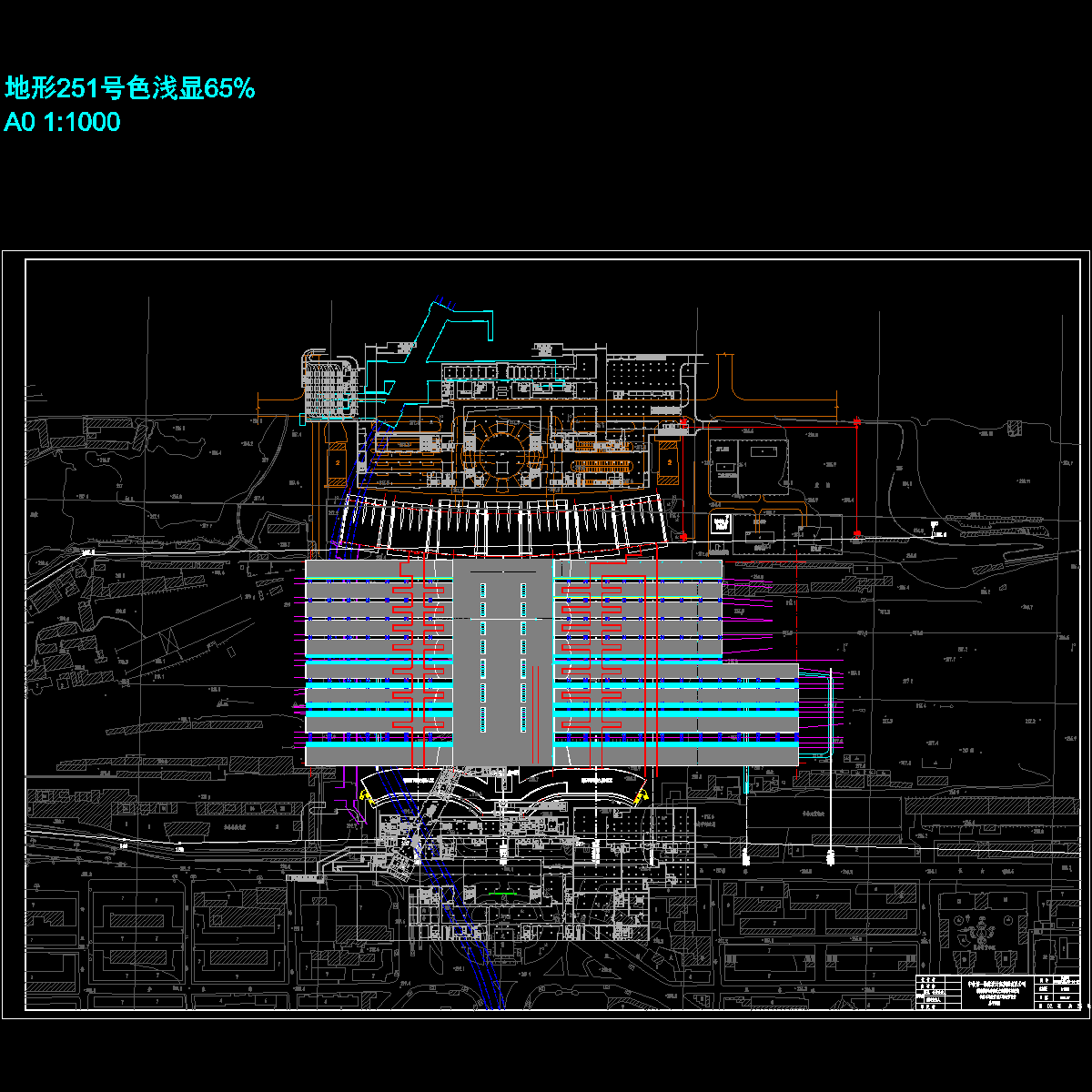

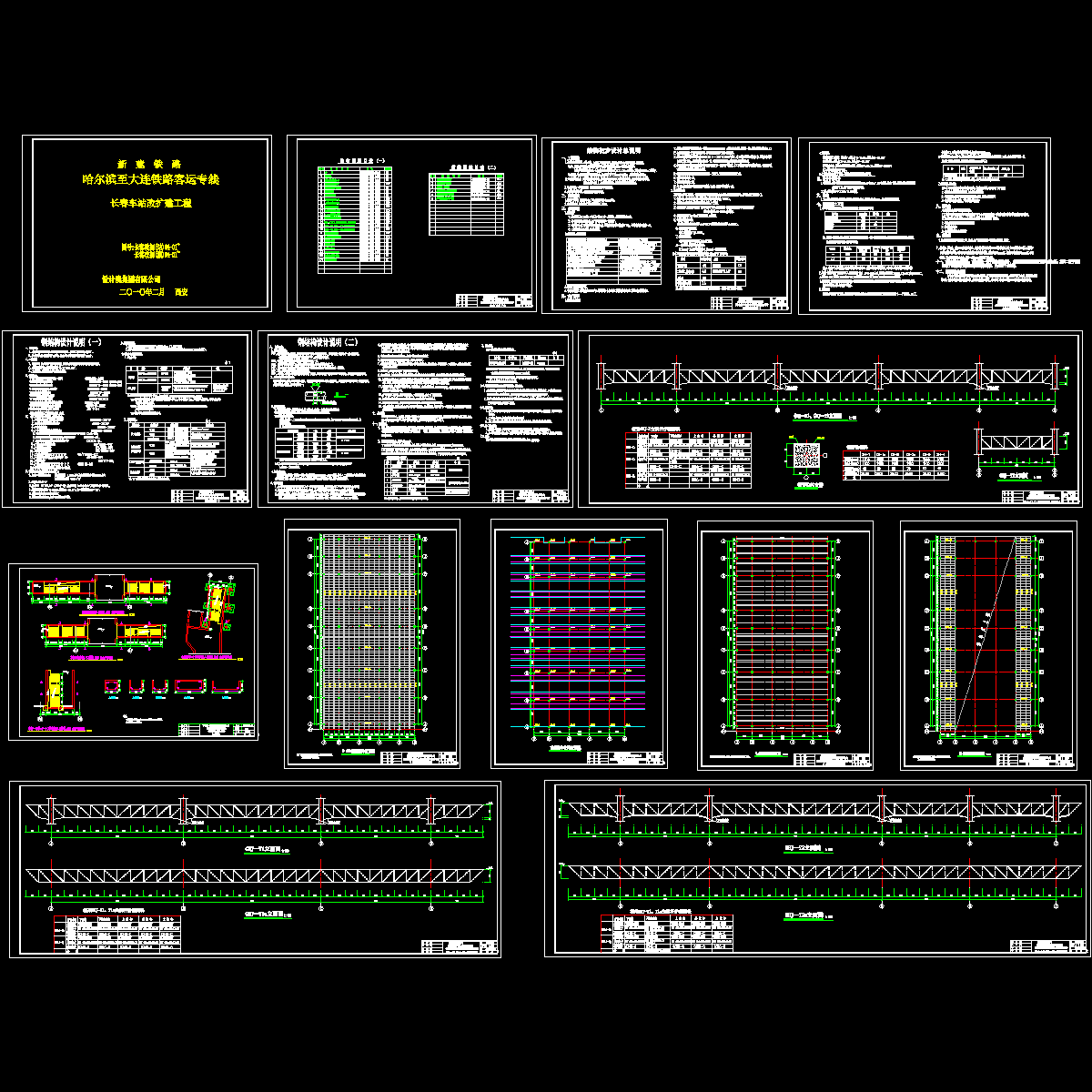

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
