26层广场商业网点及住宅结构CAD施工图纸(6度抗震)(乙级筏形基础).dwg

[复制链接]

0

主题

0

帖子

1355

积分

超级版主

Rank: 8Rank: 8

积分
1355
发表于 2020-12-27 19:36:37 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅,商业
  • 建筑高度:高层建筑
  • 地上层数:26层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :条形基础,独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:44张
  • 设计年代:近代

附件详情

该项目是河南广场项目,分为A座、D座,A座主楼26层,商业裙房地上2层,地下1层,D座裙房地上3层,地下1层,框架结构,抗震设防烈度为6度,主楼基础采用天然地基上的钢筋混凝土筏板基础。D座独立基础、条形基础、防水筏板,基础设计等级为乙级。
该项目地下一层、地下一层为车库,地上一层、二层为商业网点和物业用房,地上三层以上为住宅,A座主楼和裙楼地下室顶板以上在A-1轴左侧设100mm抗震缝,A座主楼地下室顶板以上在19、20轴之间设220mm抗震缝。
该资料包含:结构设计总说明(一~三),基础 平面布置图 ,框架柱及剪力墙平法施工图,剪力墙构造边缘构件配筋图,各层梁配筋图,结构平面图,墙身节点详图,柱平面图,梁平法施工图,楼梯图等共计44张图。
分享投稿时间:近几年7月。

基础平面布置图

24.720m~79.900m框架柱及剪力墙平法施工图

D座三层梁平法施工图

D座二层结构平面图

D座基础施工图

楼梯图

三层梁配筋图

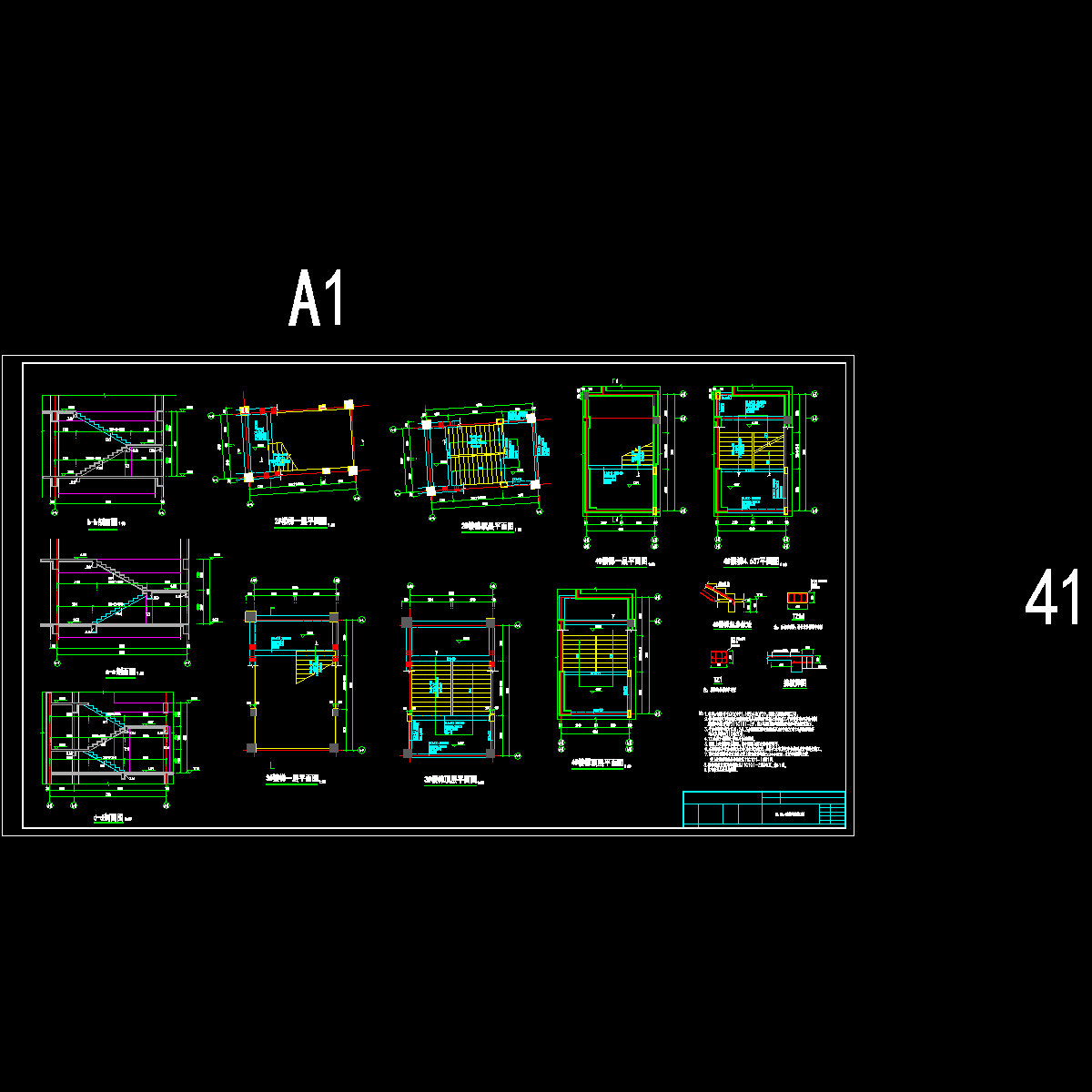

2#3#4#楼梯(41).dwg
2#3#4#楼梯(41).dwg

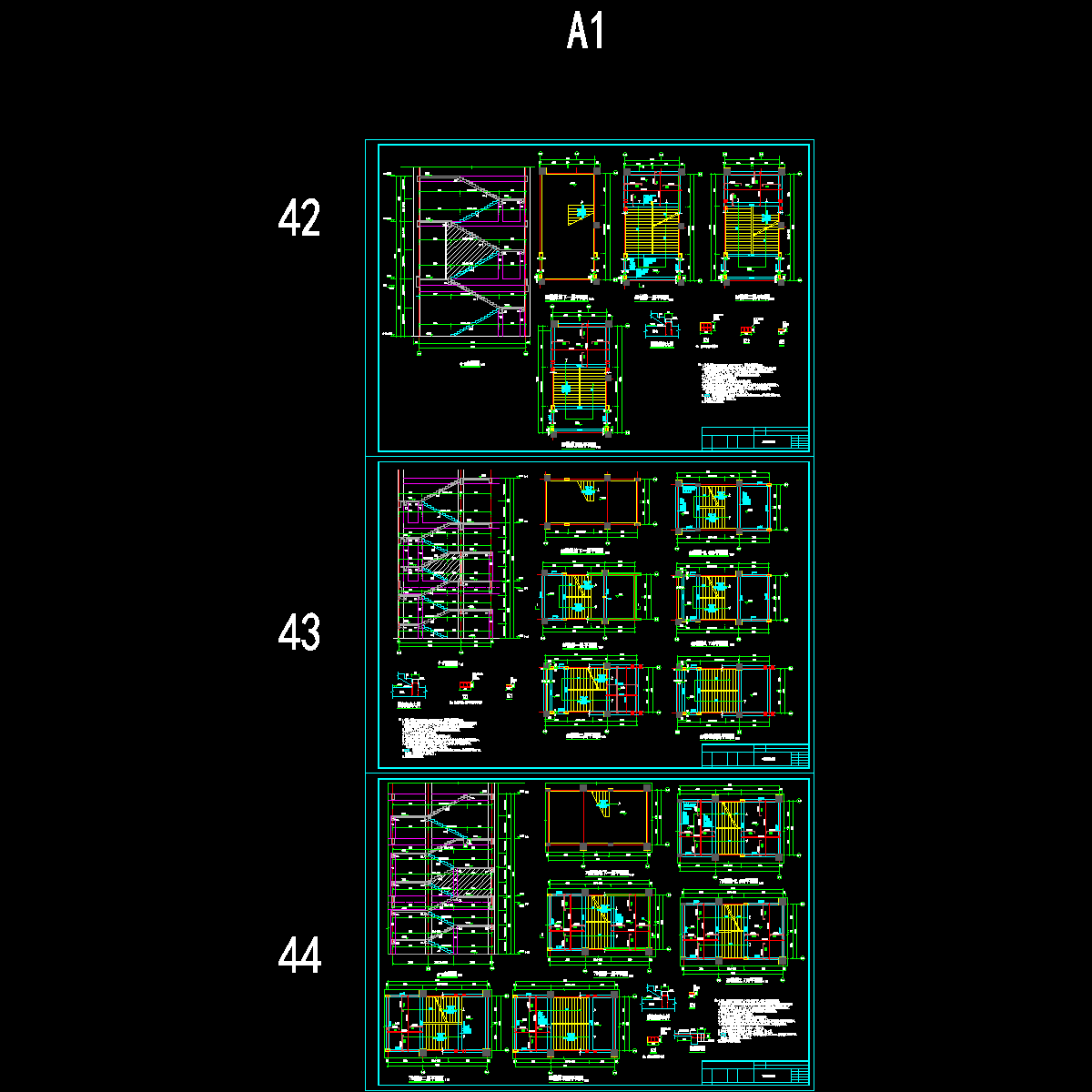

5#6#7#楼梯(42~44).dwg
5#6#7#楼梯(42~44).dwg

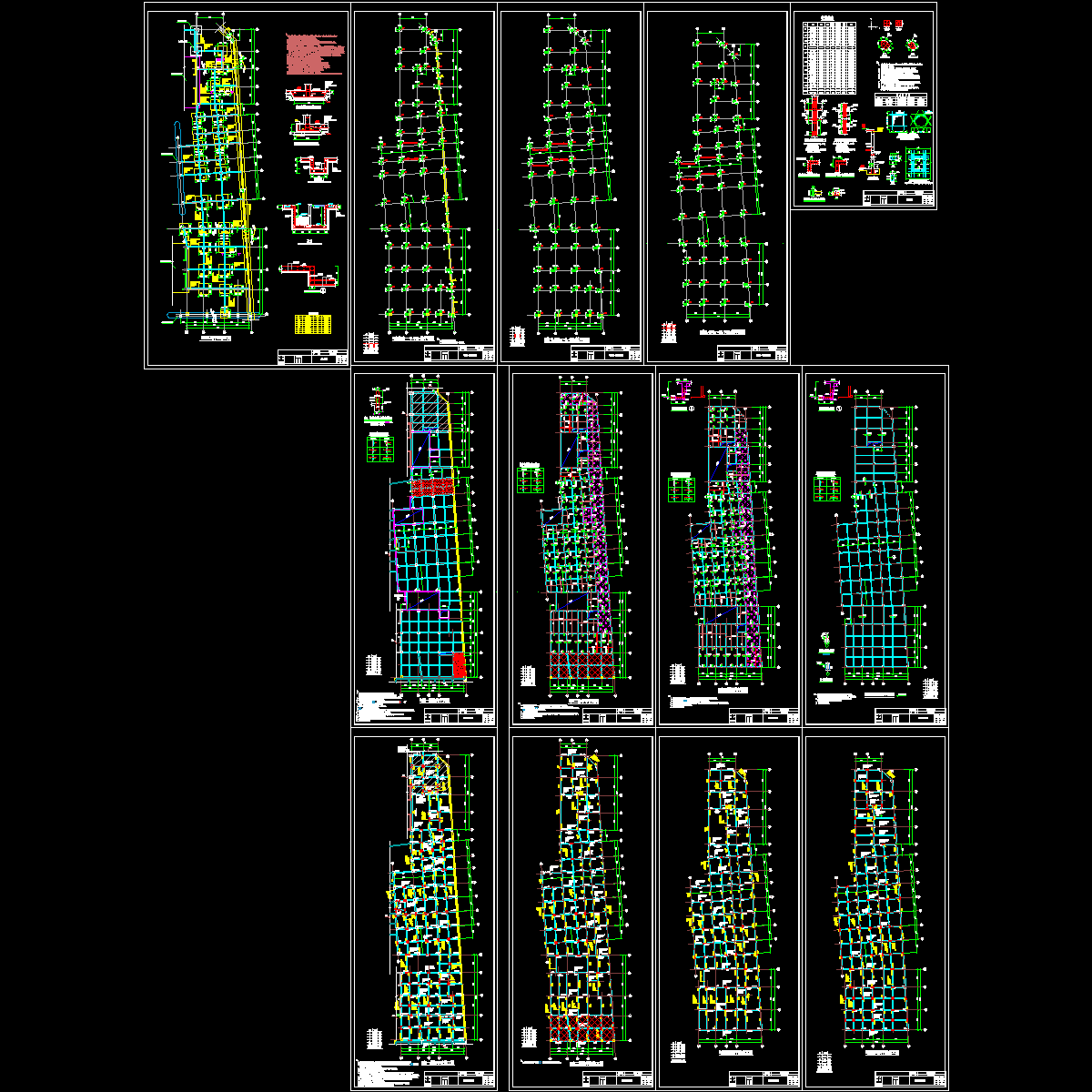

d区结构施工图打图(28~40).dwg
d区结构施工图打图(28~40).dwg

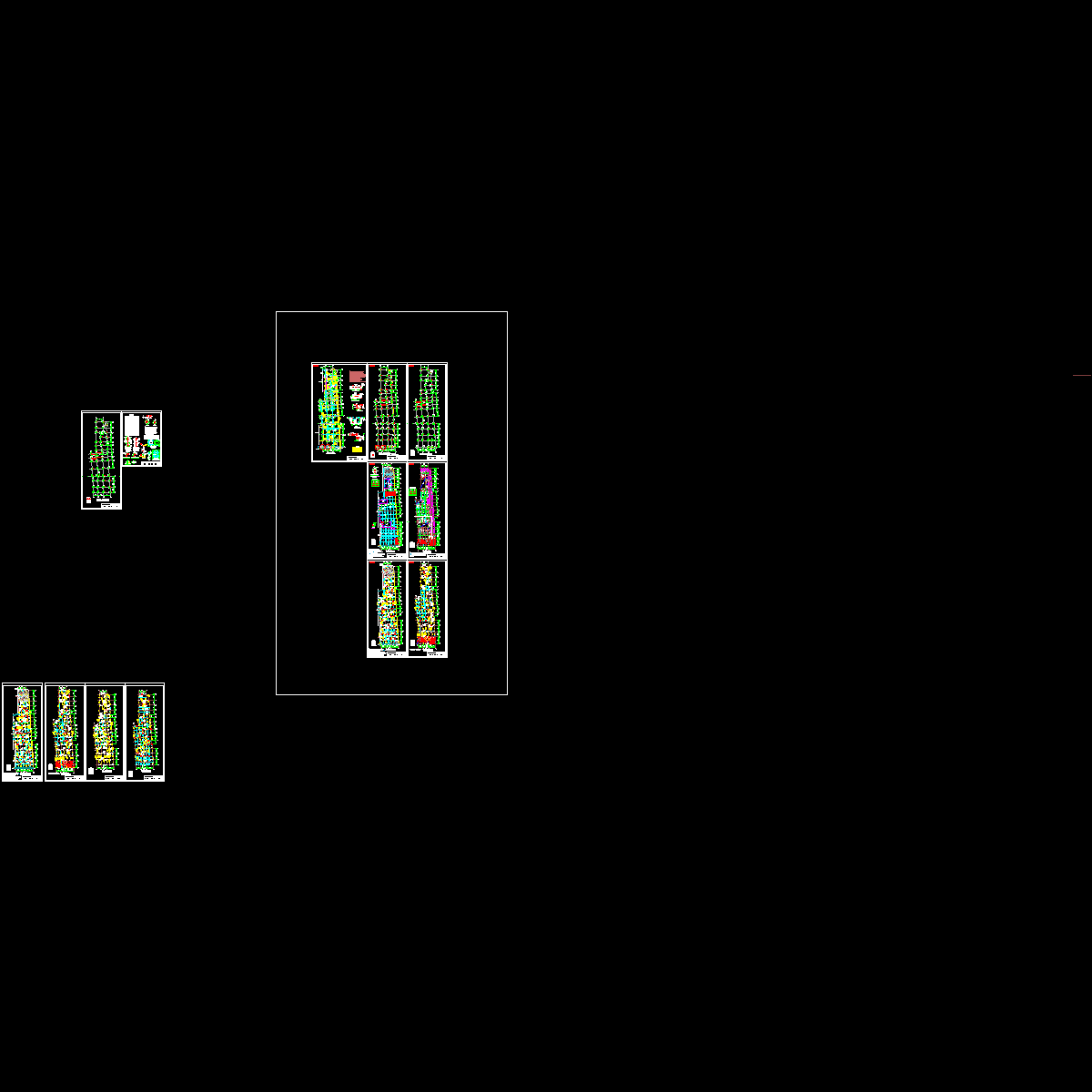

d区结构施工图打图.dwg
d区结构施工图打图.dwg

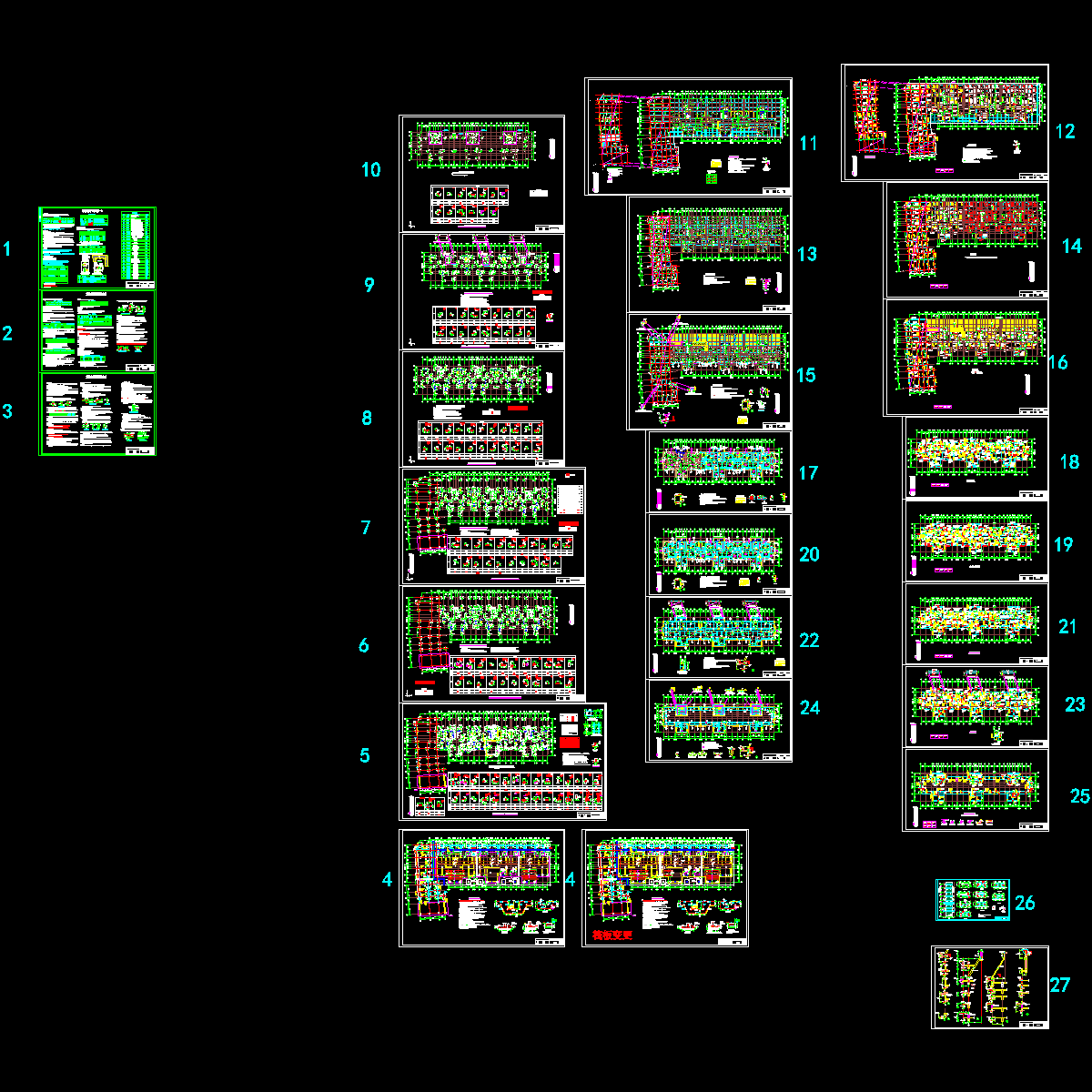

中天10a座d座主楼部分硫酸图(1~27).dwg
中天10a座d座主楼部分硫酸图(1~27).dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11e2wswd0c0cc122cc.rar

10.03 MB

下载  售价: 100 积分    赚积分
