地上32层部分现浇框支抗震墙结构商住楼结构CAD施工图纸（地上部分含转换层）.dwg

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度：高层建筑
• 地上层数：32层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 地下室功能：车库
• 参考图纸：38张
• 设计年代：近代

附件详情

该附件为四川某小区的一栋商住楼，地上32层，高为98.2米，地上2层为转换层，三层为局部夹层，采用现浇钢筋混凝土部分框支抗震墙结构，基础采用桩基础，7度设防。

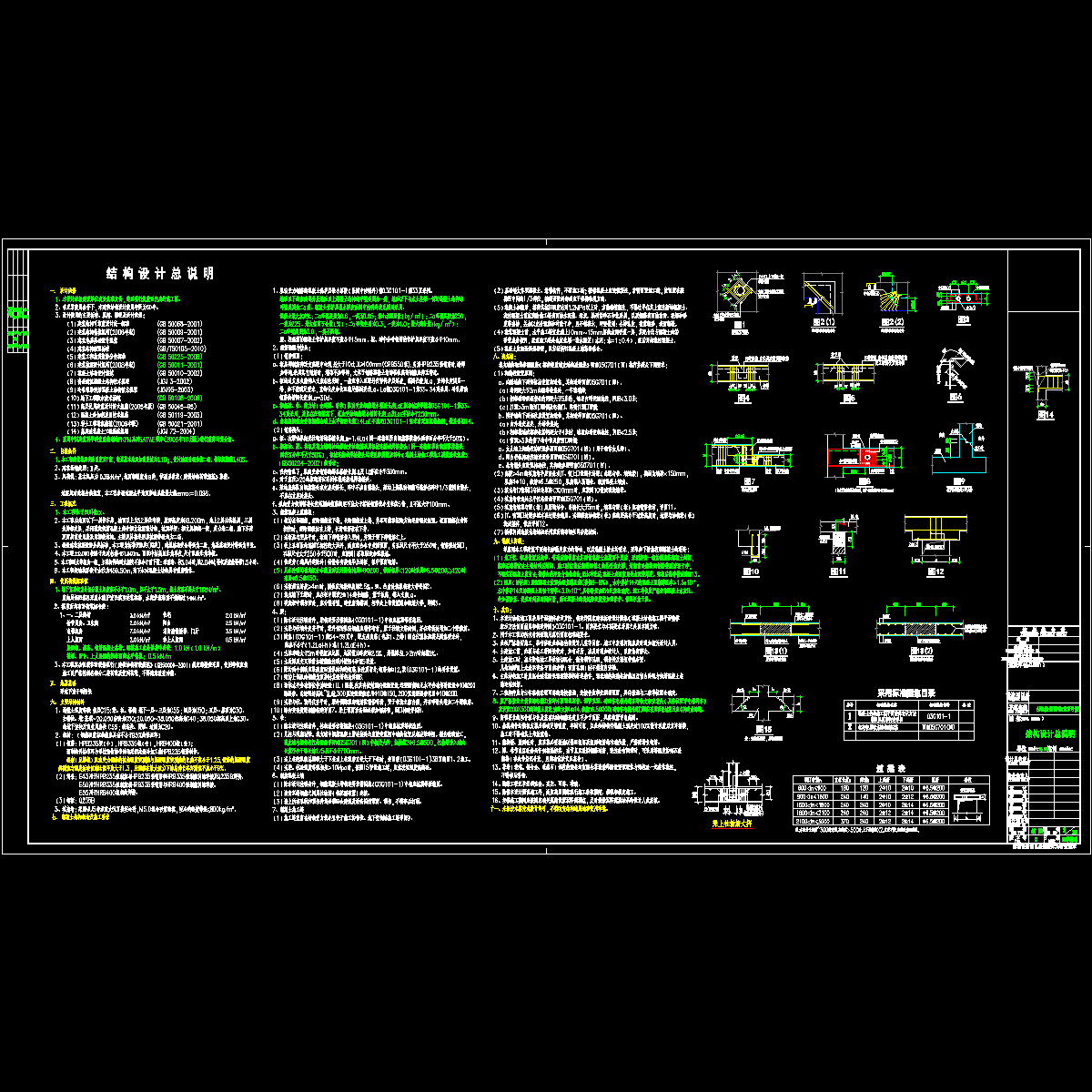

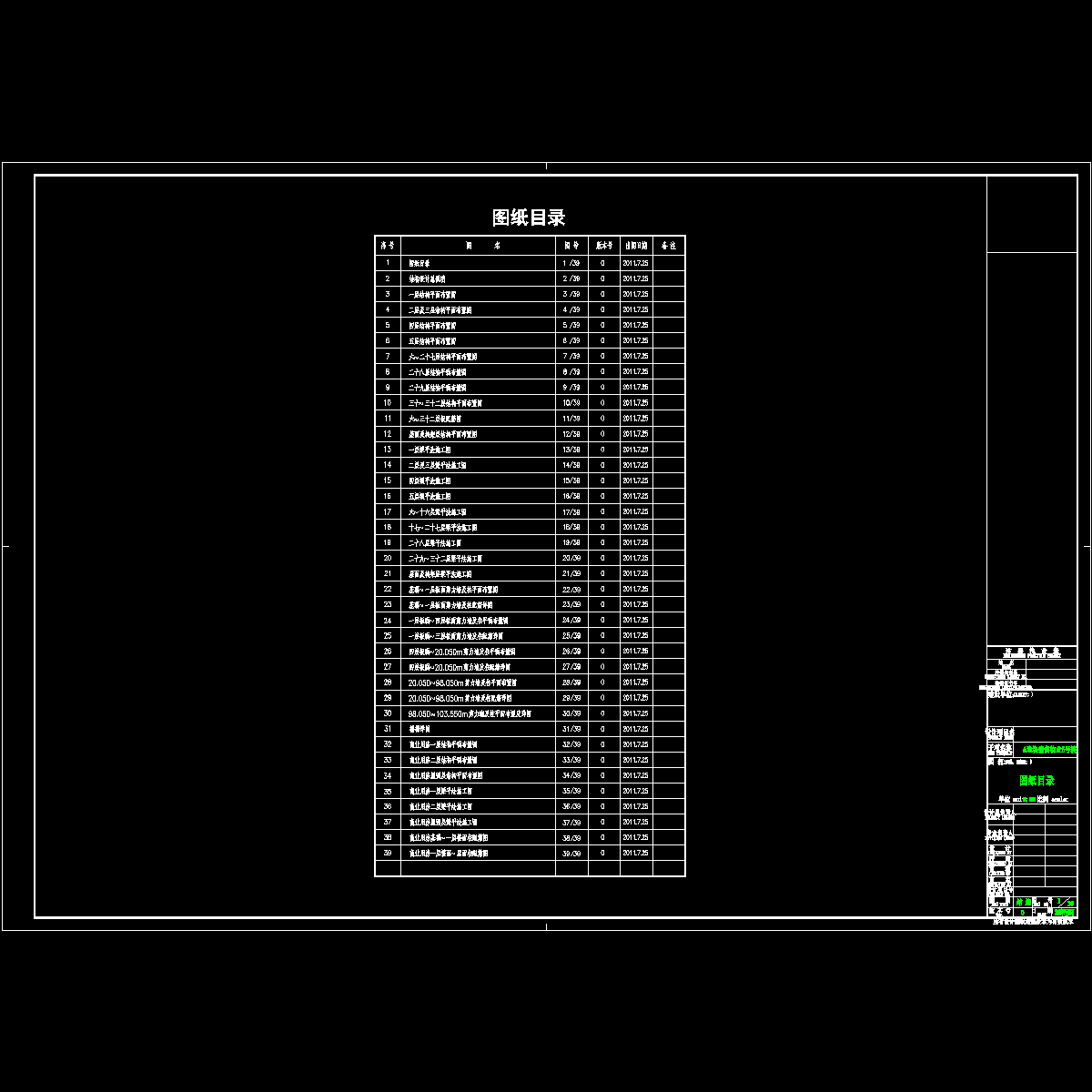

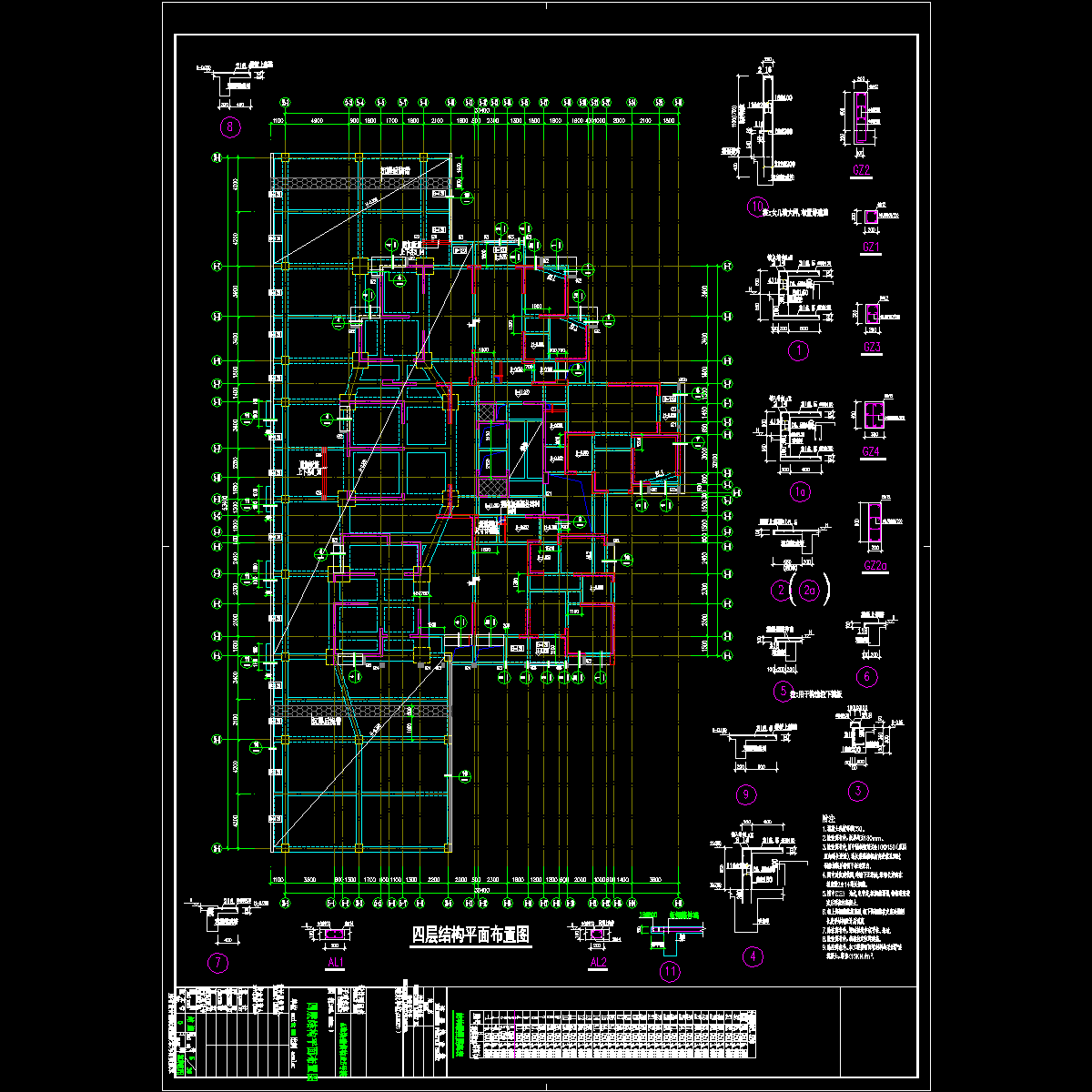

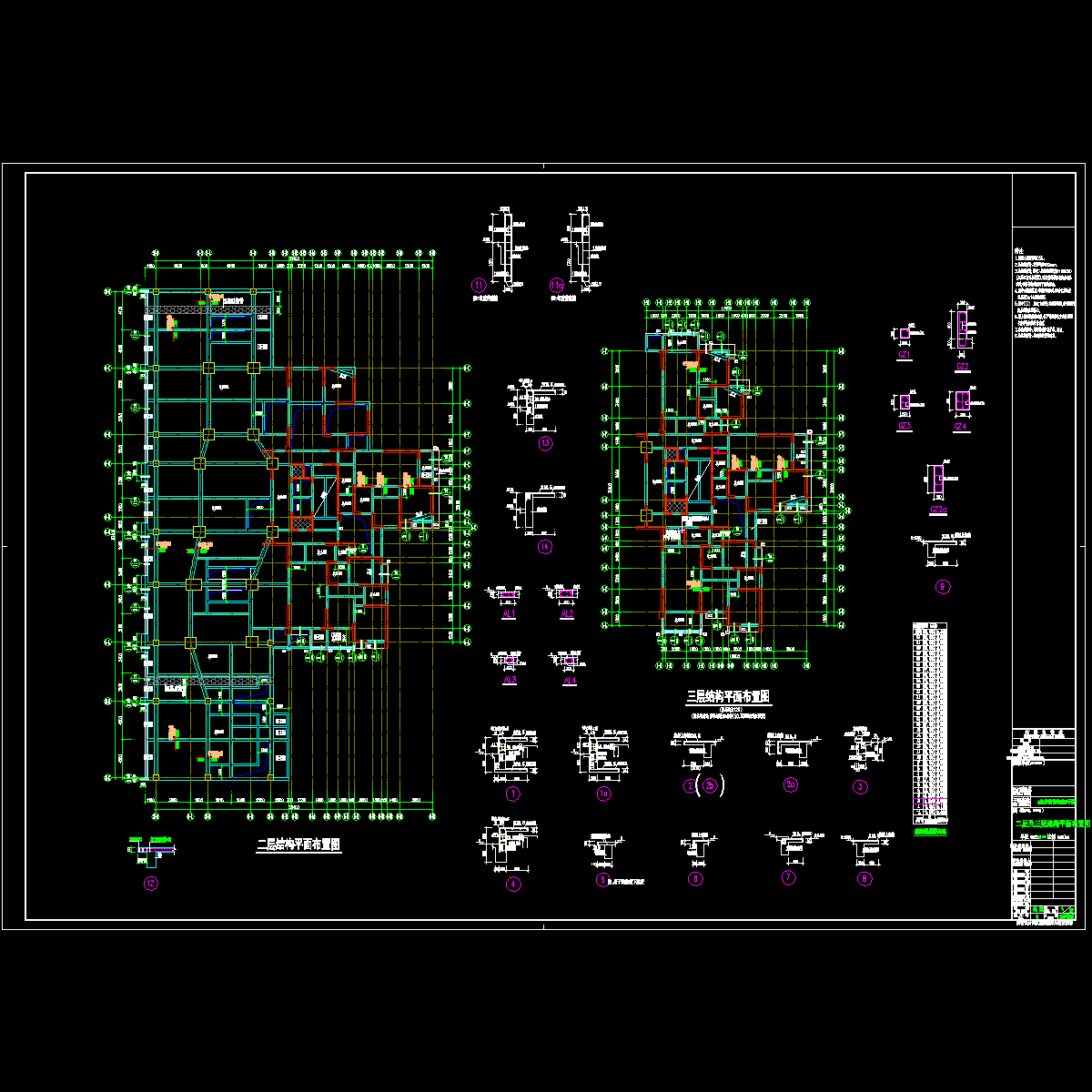

该资料包含：结构设计说明、结构平面布置图、板配筋图、梁平法施工图、剪力墙及柱 平面布置图 、 楼梯详图 等共38张图。

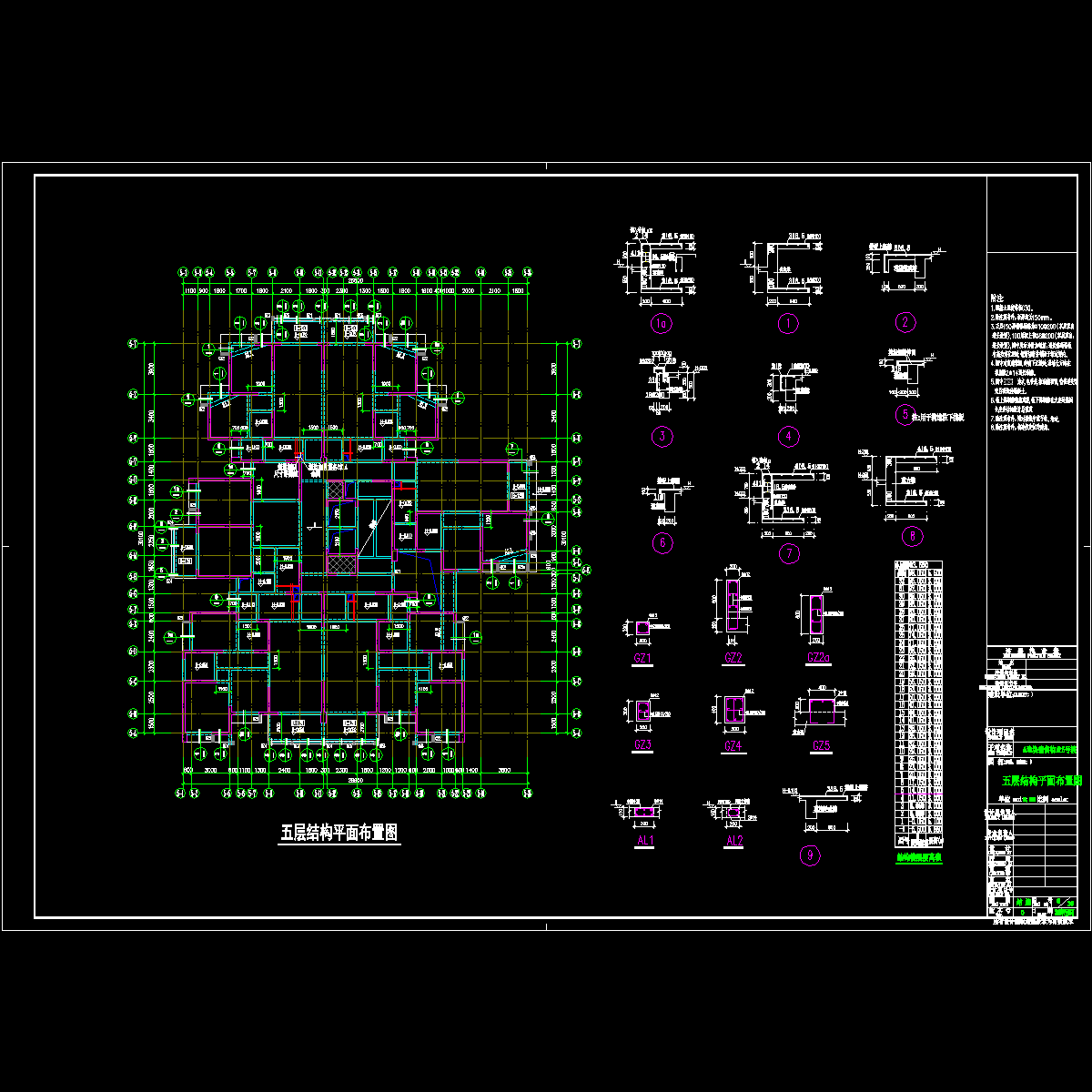

五层梁平法施工图

四层板面～20.050m剪力墙平面布置图

20.050～98.050m剪力墙配筋详图

楼梯详图

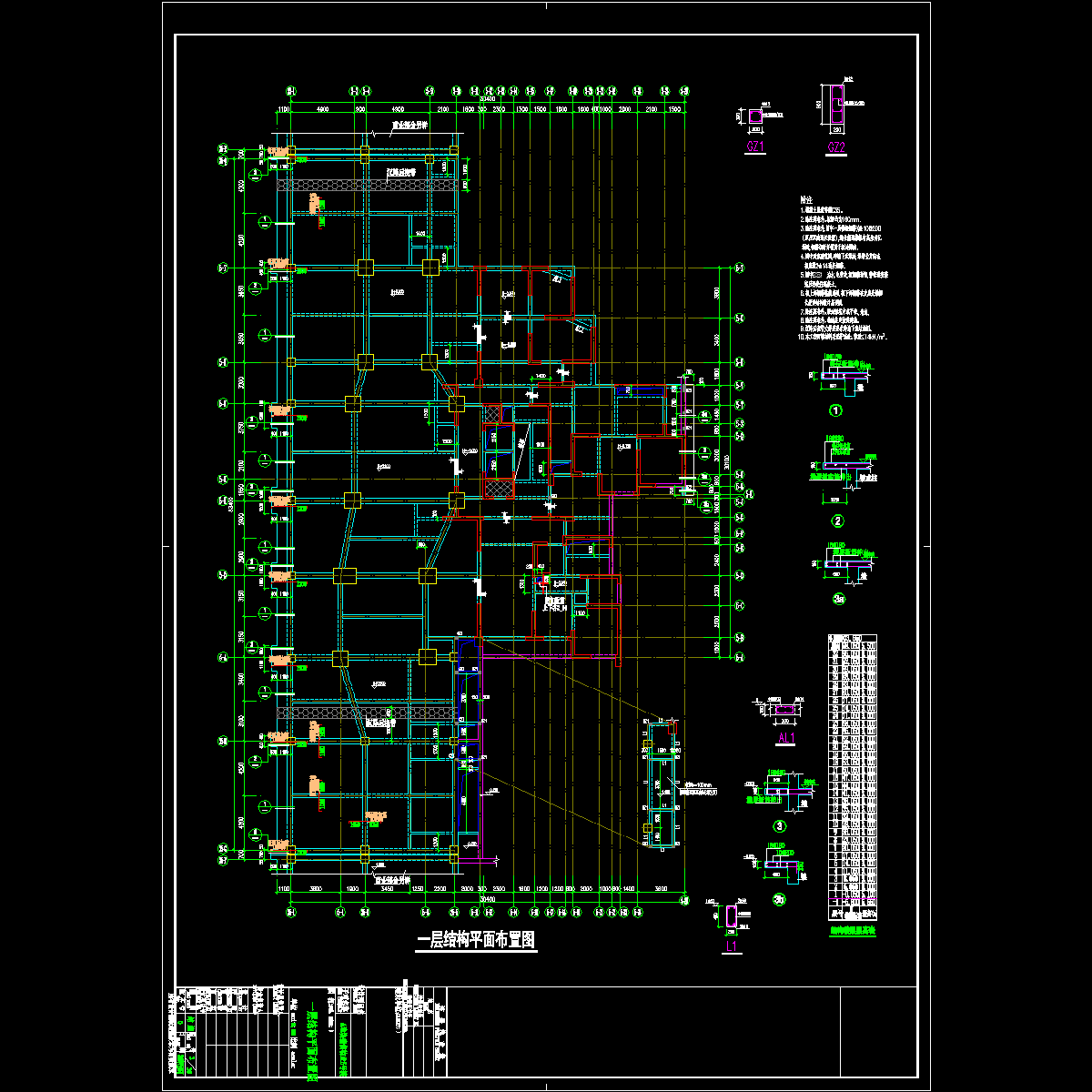

商业用房一层结构平面布置图

g001.dwg

g002.dwg

g003.dwg

g004.dwg

g005.dwg

g006.dwg

g007.dwg

g008.dwg

g009.dwg

g010.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
