[CAD]小区21栋楼暖通设计(住宅采暖系统).dwg

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 设计内容：通风,采暖
• 冷热源：市政热网
• 空调系统：全水系统
• 采暖系统：热水辐射
• 水系统：定流量,异程式
• 项目地址：山东

采暖系统

1、该项目采暖系统为热水集中采暖系统，热媒均由小区换热站供给。采暖系统的定压、膨胀及补水均由小区换热站解决。

2、该项目采暖为一个系统，即为：住宅采暖系统。系统工作压力0.8MPa。单位地面散热量以面层材料热阻应小于0.05m K/W的材料计。

3、该项目住宅采暖方式为低温热水地板辐射采暖系统，采暖系统热媒为50-40摄氏度热水。盘管的散热量，卧室、客厅按木地板计算，其它房间按瓷石类计算。采暖系统分户计量装置设置在室外热力入口内。热水经分户计量进入户内分水器、各地板盘管、集水器供热。各分户计量装置设置

图片展示：

暖通平面图

暖通平面图

超市机房原理图

分集水器大样图

支架嵌墙安装

楼层辐射供暖

18#-20#、25#、27#12.24终_t3_t3_t3.dwg

22#、23#12.20_t3_t3.dwg

26#12.20_t3_t3_t3.dwg

28#楼12.20_t3_t3_t3.dwg

30#_t3_t3_t3.dwg

31_t3_t312.25_t3_t3.dwg

32_t3_t3_t3.dwg

33#楼_t3_t3_t3.dwg

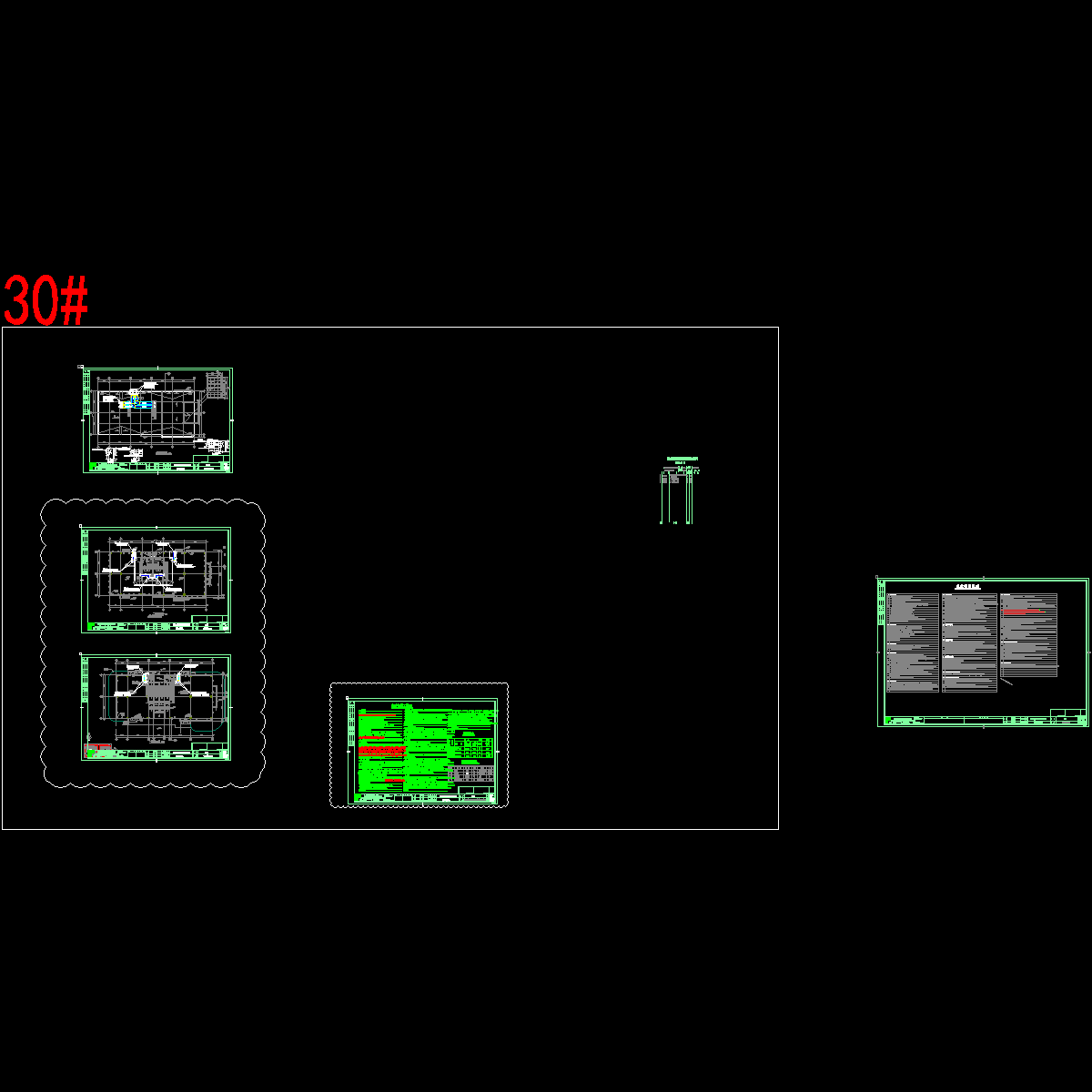

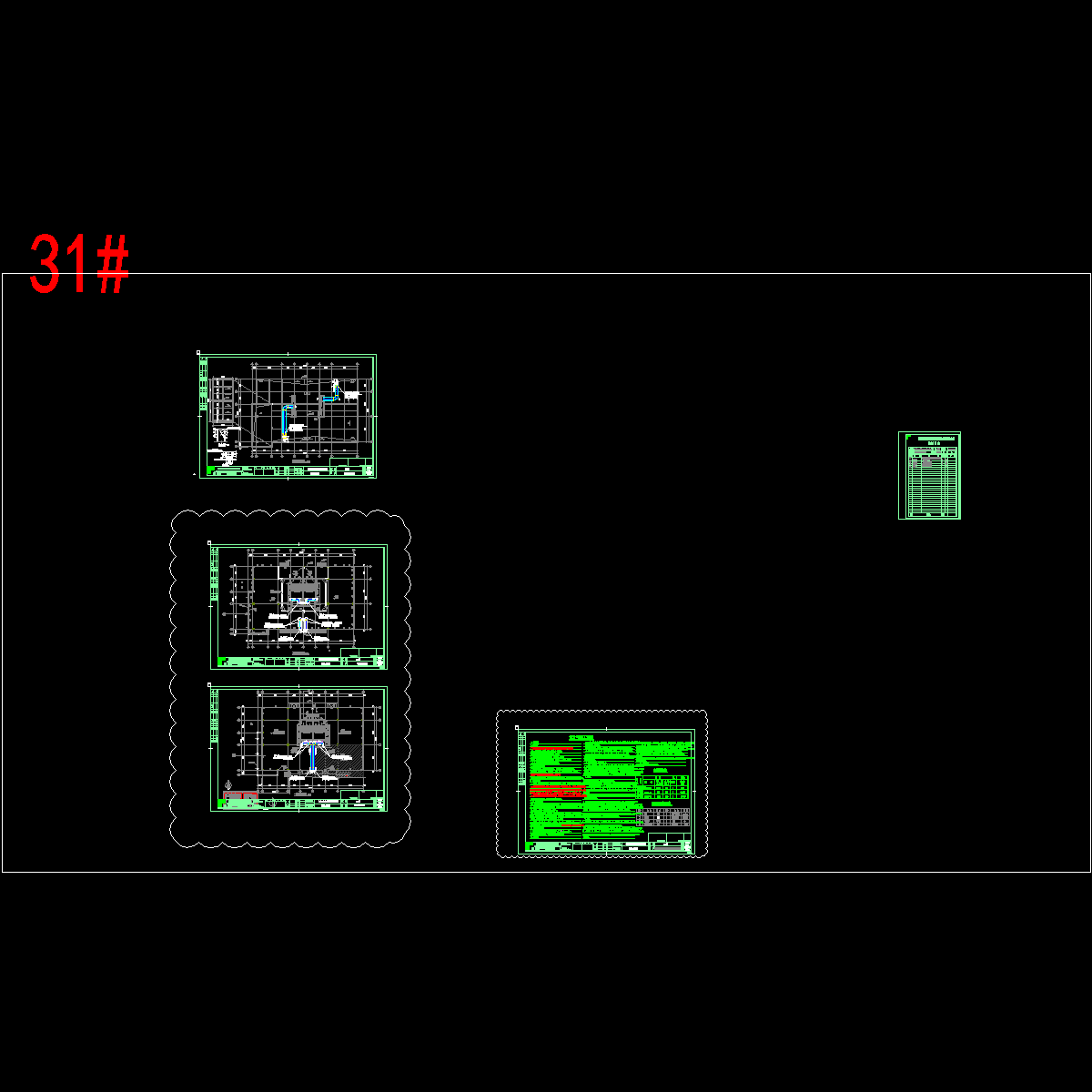

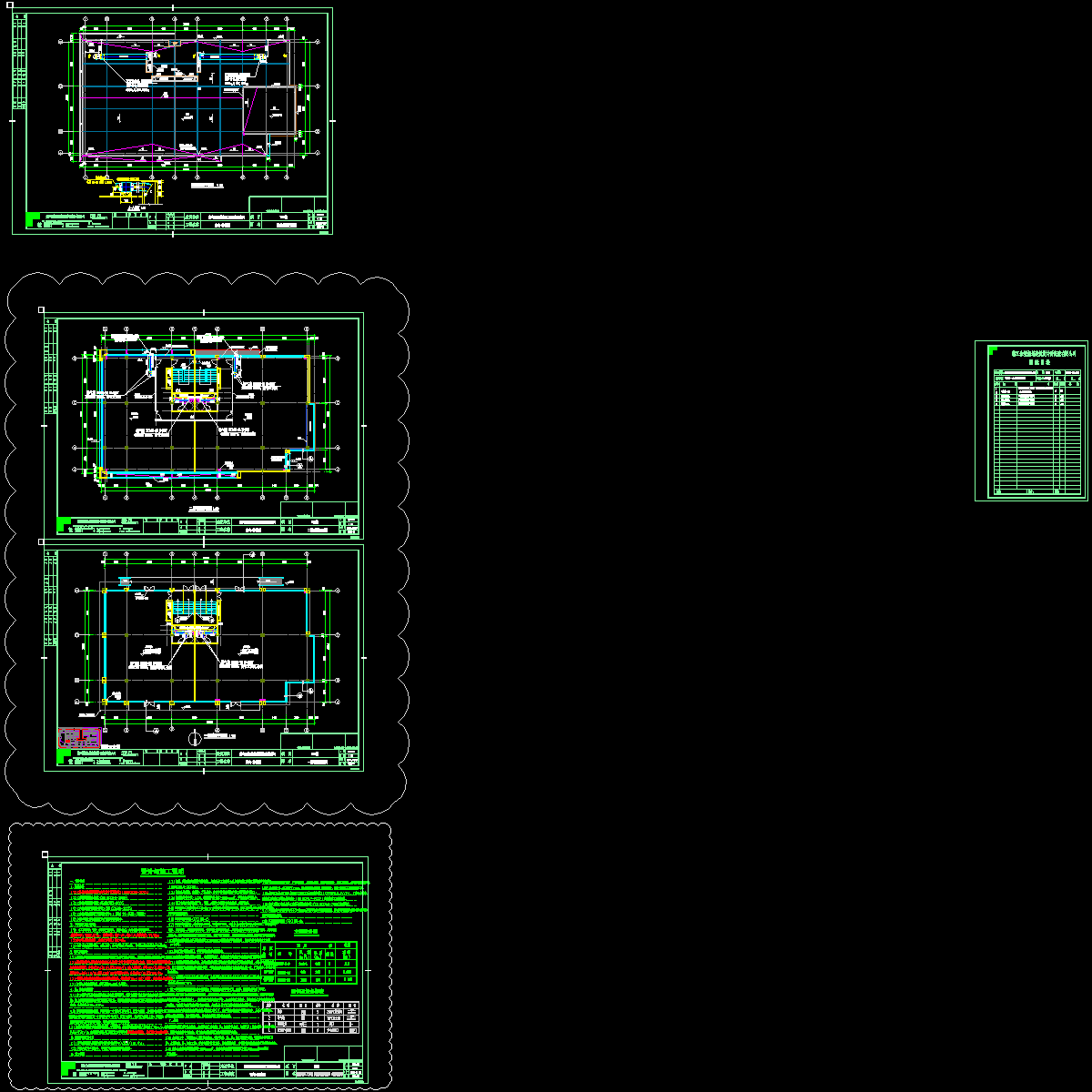

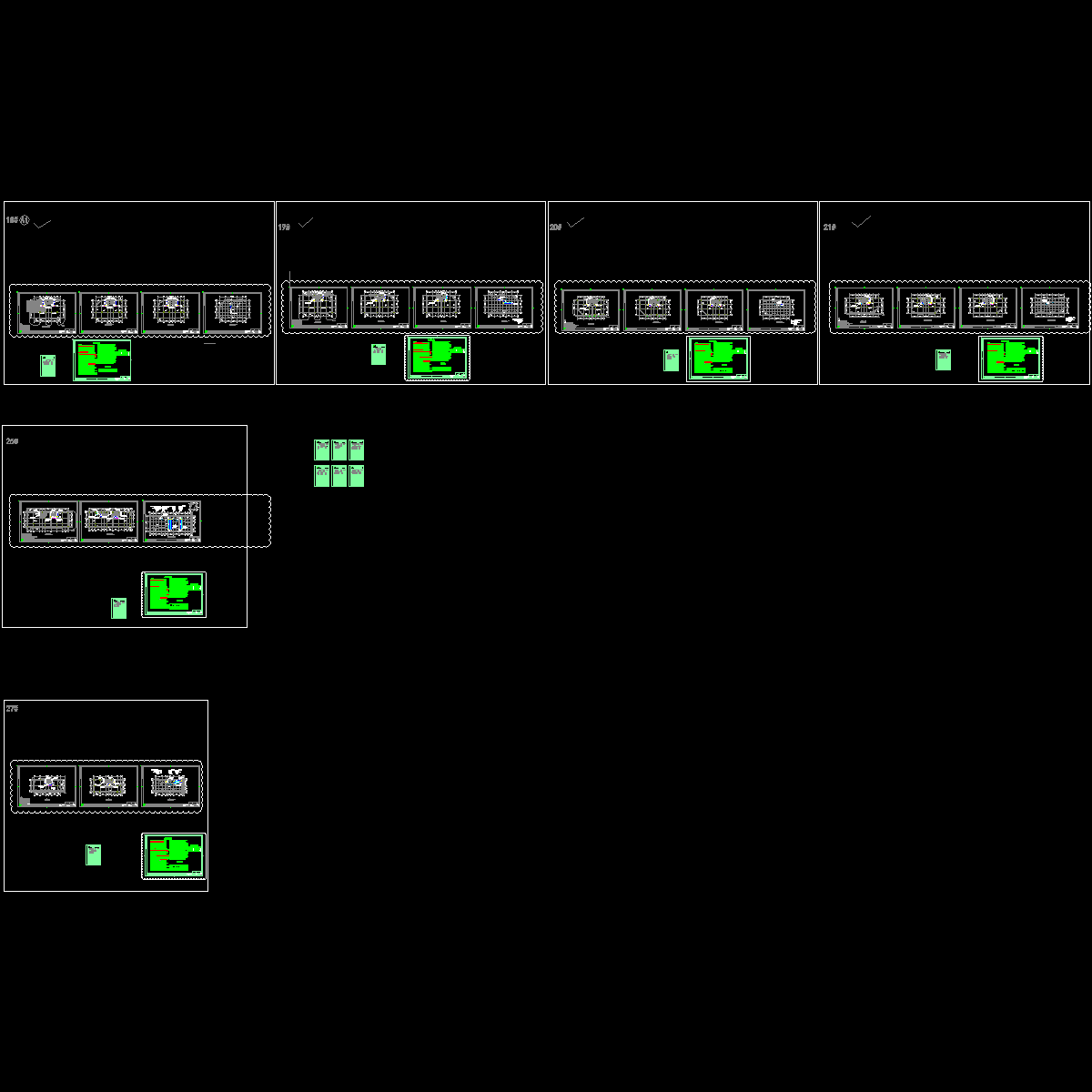

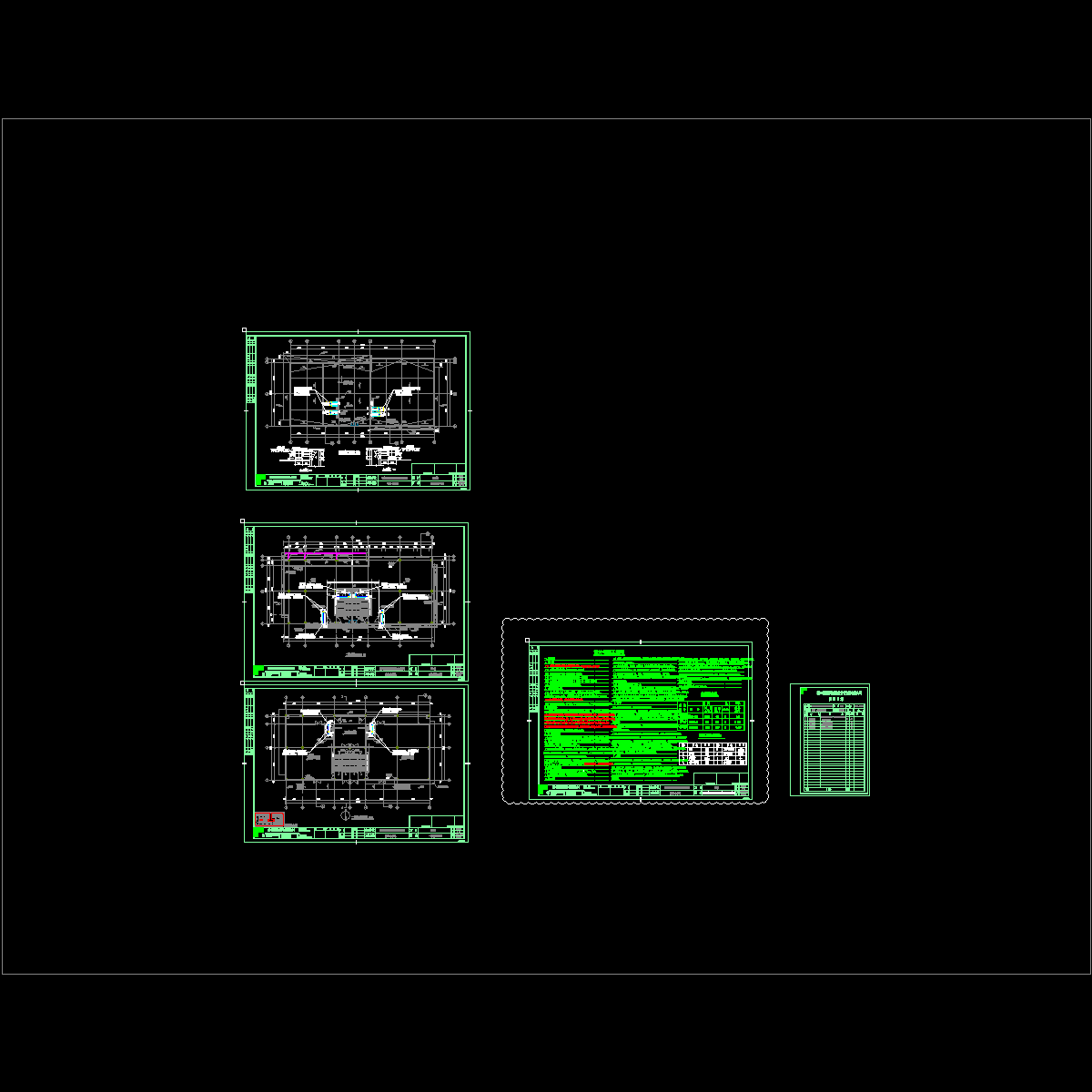

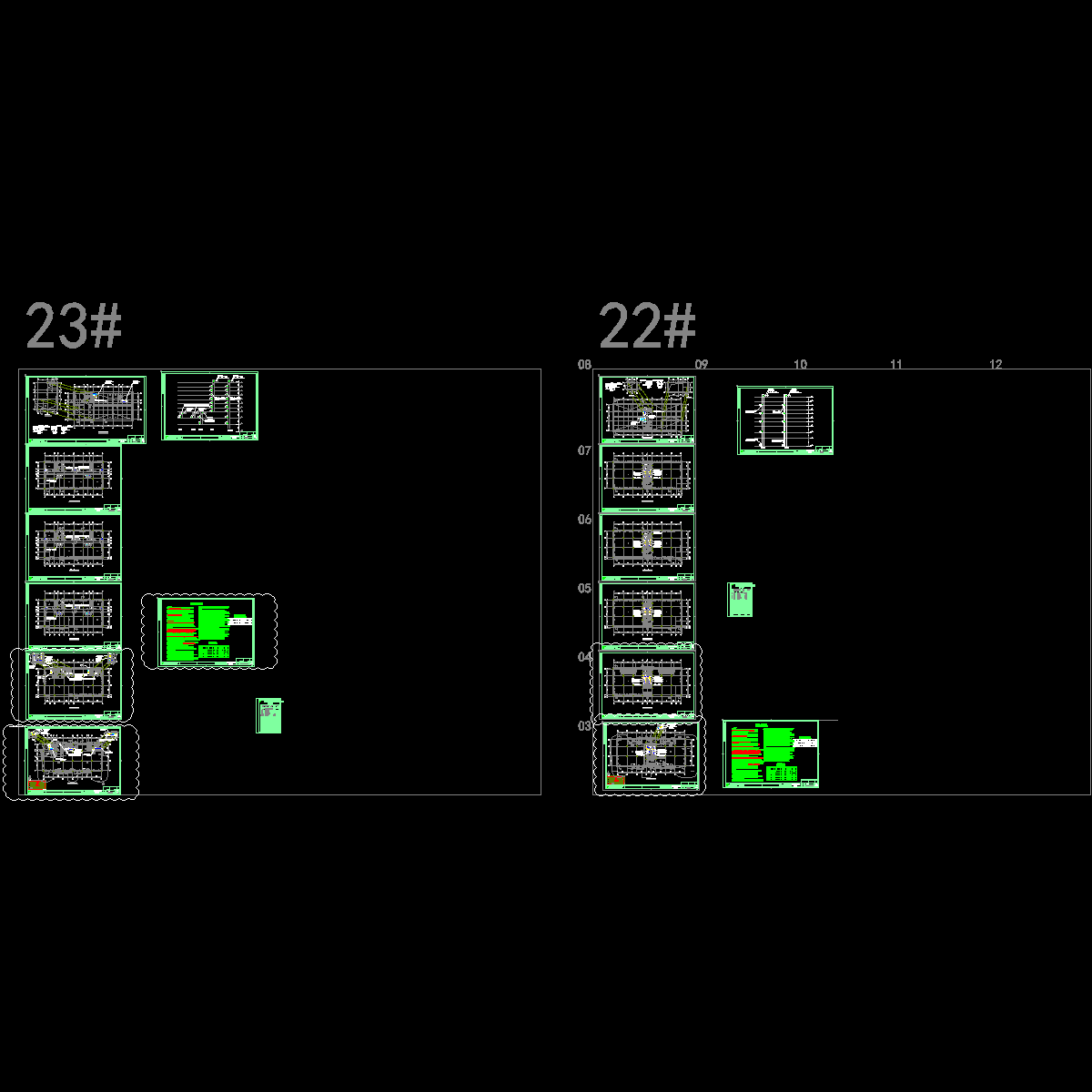

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
