4层13万平大型五金城电气CAD施工图纸60张(TN-S)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：多层建筑
• 建筑面积：135000平方米
• 地上层数：4层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：60张
• 设计年代：近代
• 防雷等级：第二类
• 接地方式：TN-S
• 项目地址：湖北
• 强电设计： ,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：

附件详情

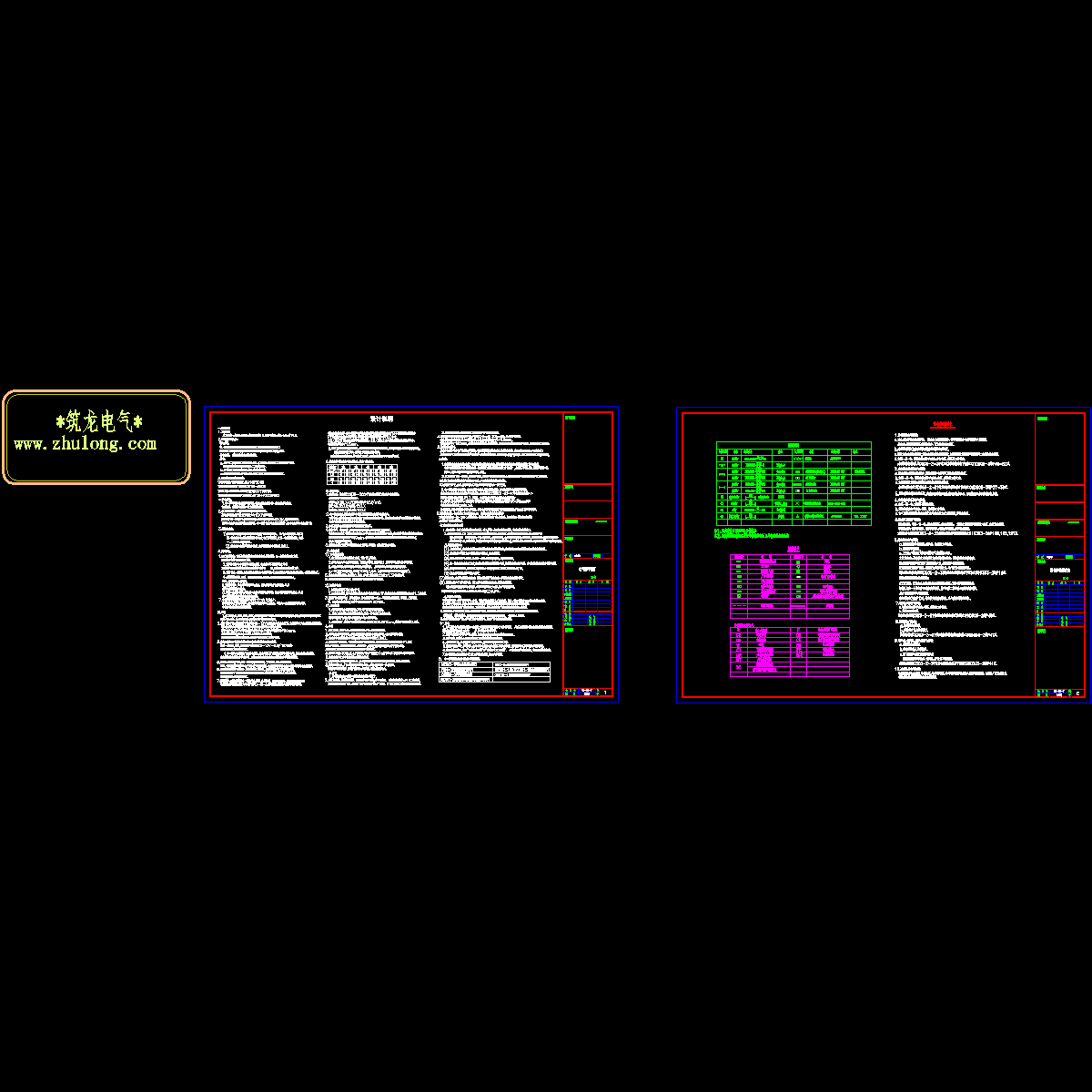

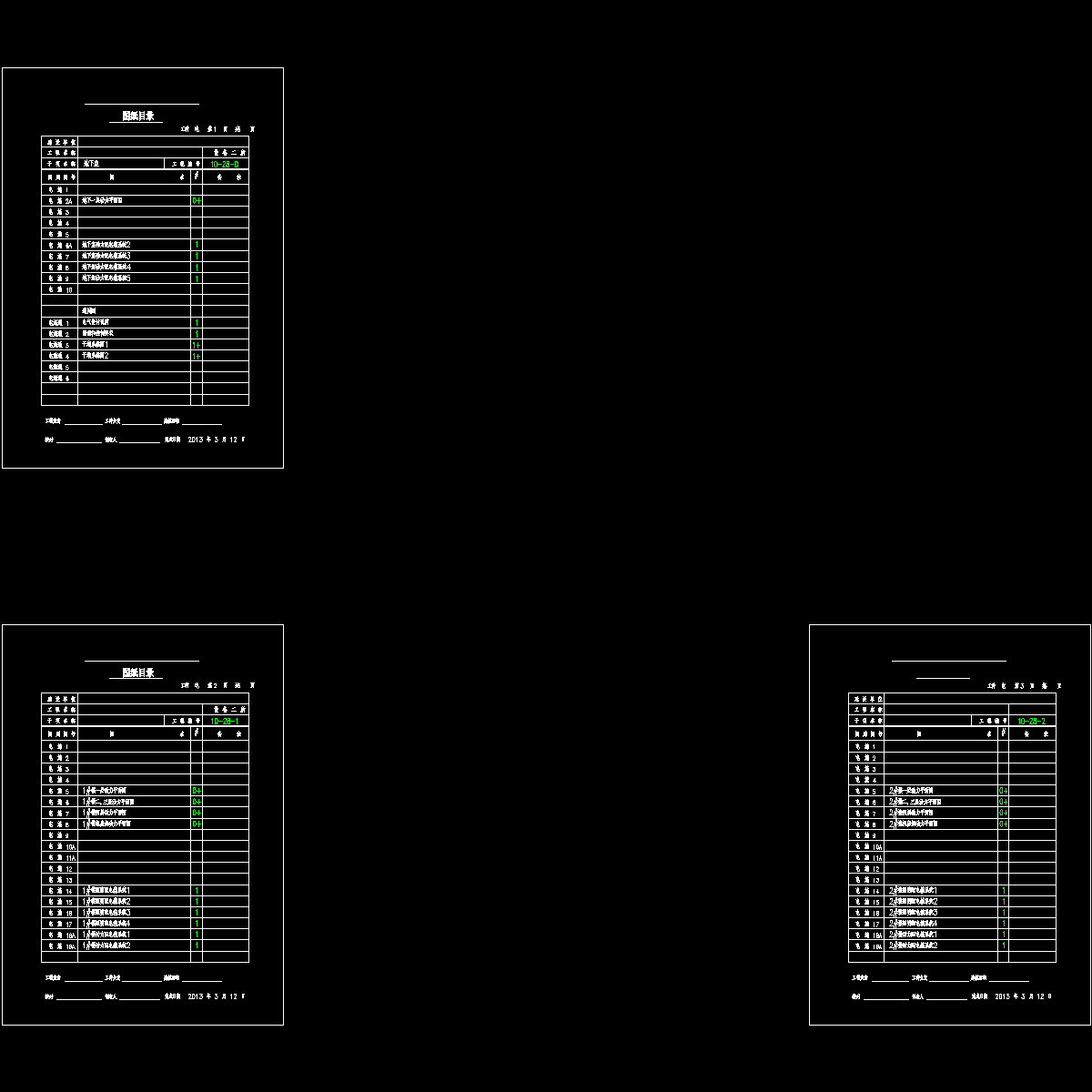

• 1、设计说明
• 2、消防系统图图1、2

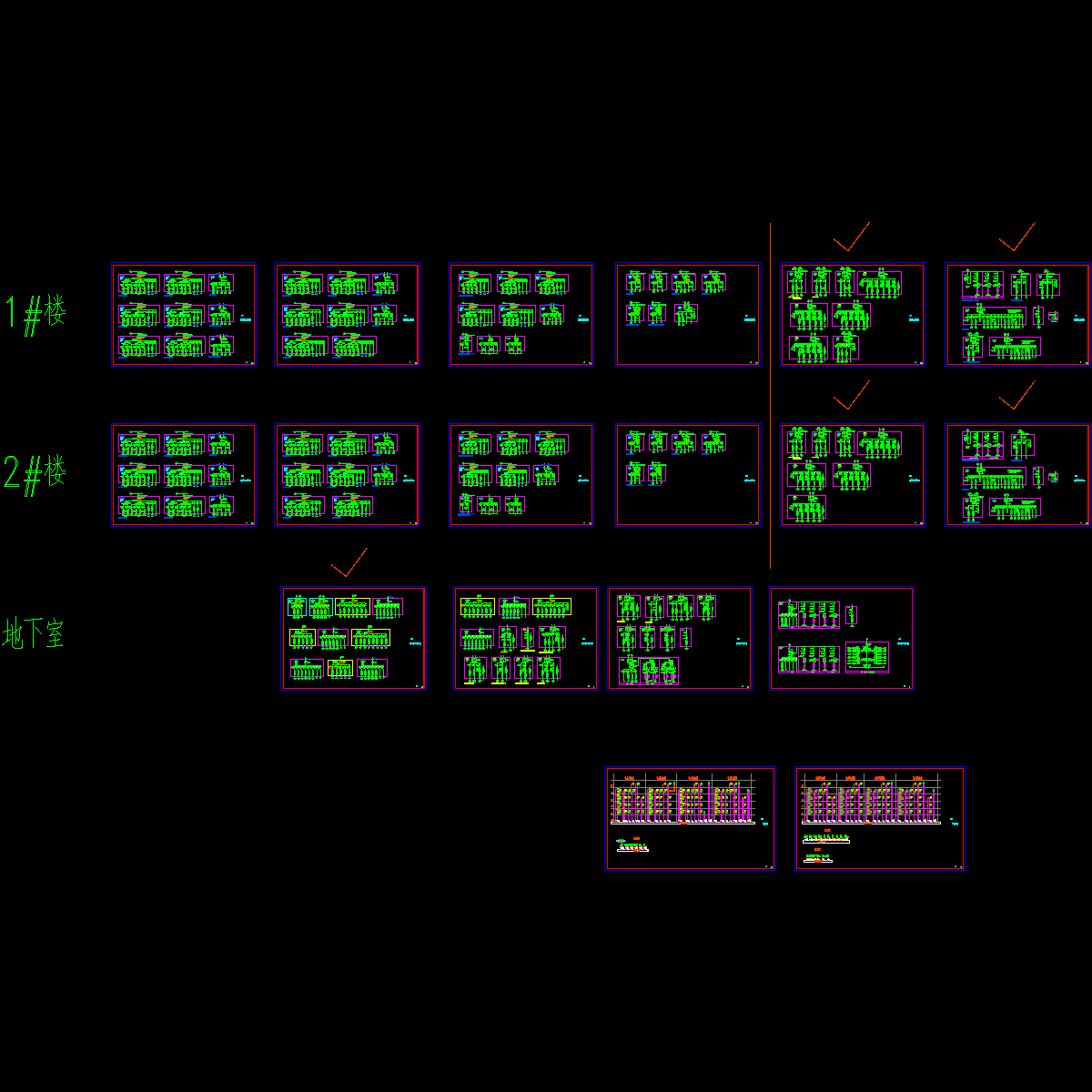

• 3、1、2#楼照明配电箱系统1~4
• 4、1、2#楼动力配电箱系统1、2
• 5、干线系统图1、2
• 6、地下室动力配电箱系统1~5
• 7、地下一层动力平面图
• 8、1、2#楼一~四层动力平面图
• 9、1、2#楼机房层动力平面图
• 10、1、2#楼一~四层
• 11、1、2#楼机房层照明平面图
• 12、1、2#楼一~四层消防平面图
• 13、1、2#楼机房层消防平面图
• 14、1、2#变配电间高压配电系统图
• 15、1#变配电间低压配电系统图(一、二)
• 16、3#变配电间低压配电系统图
• 17、高压配电室配电系统图
• 18、1~3#配电房平面布置图

附件详情

该项目位于湖北，项目为一大型五金市场，建筑面积为13.5万平方米，地上4层，地下1层。
设计范围包括：
高、低压变配电系统；照明及配电系统；动力配电及控制系统；空调配电及控制系统；消防设施配电及控制系统；防雷及接地系统；消防报警及联动控制系统。
该附件编制于近代年，总共60张，甲级设计院设计。

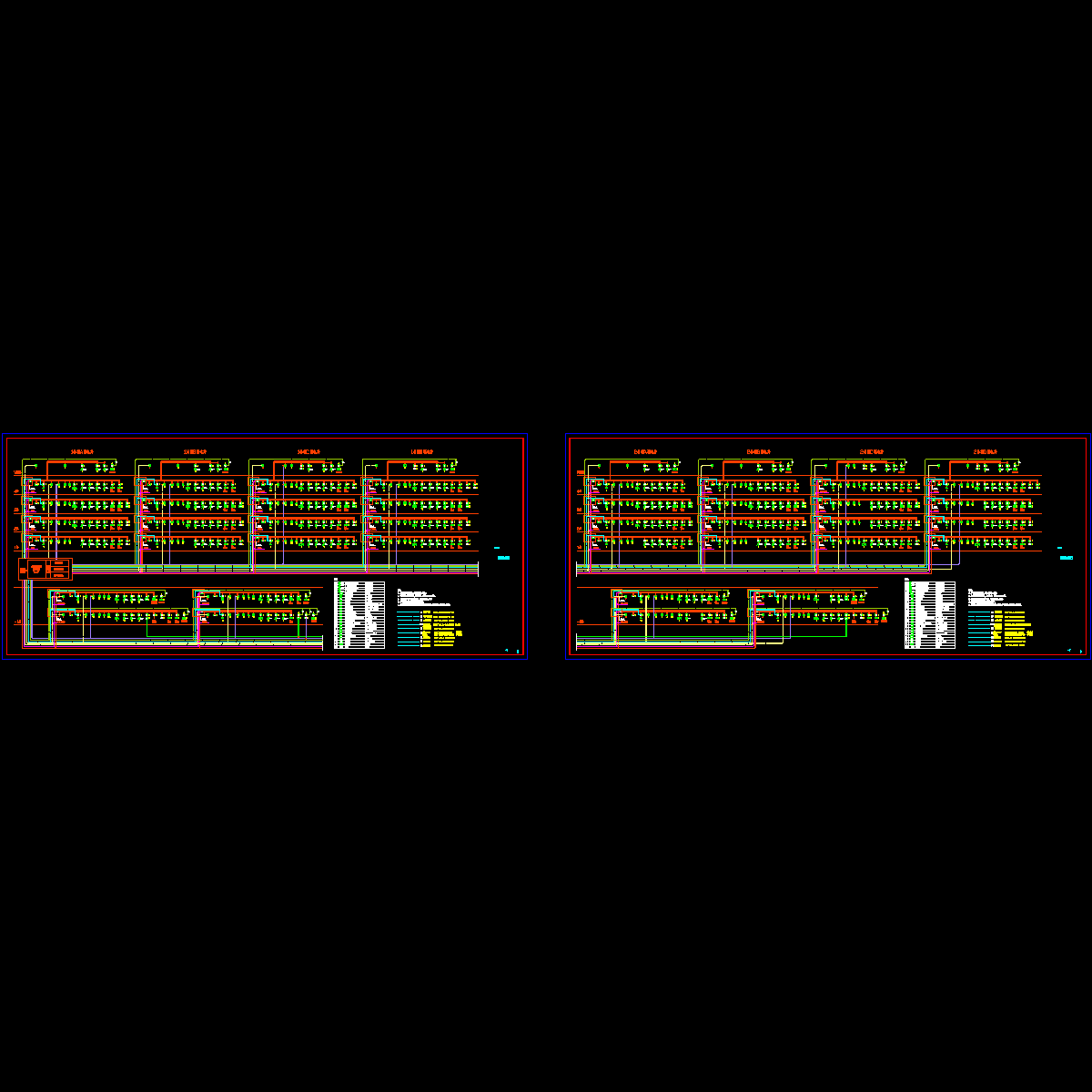

干线系统图1

1#变配电间低压配电系统图(一)

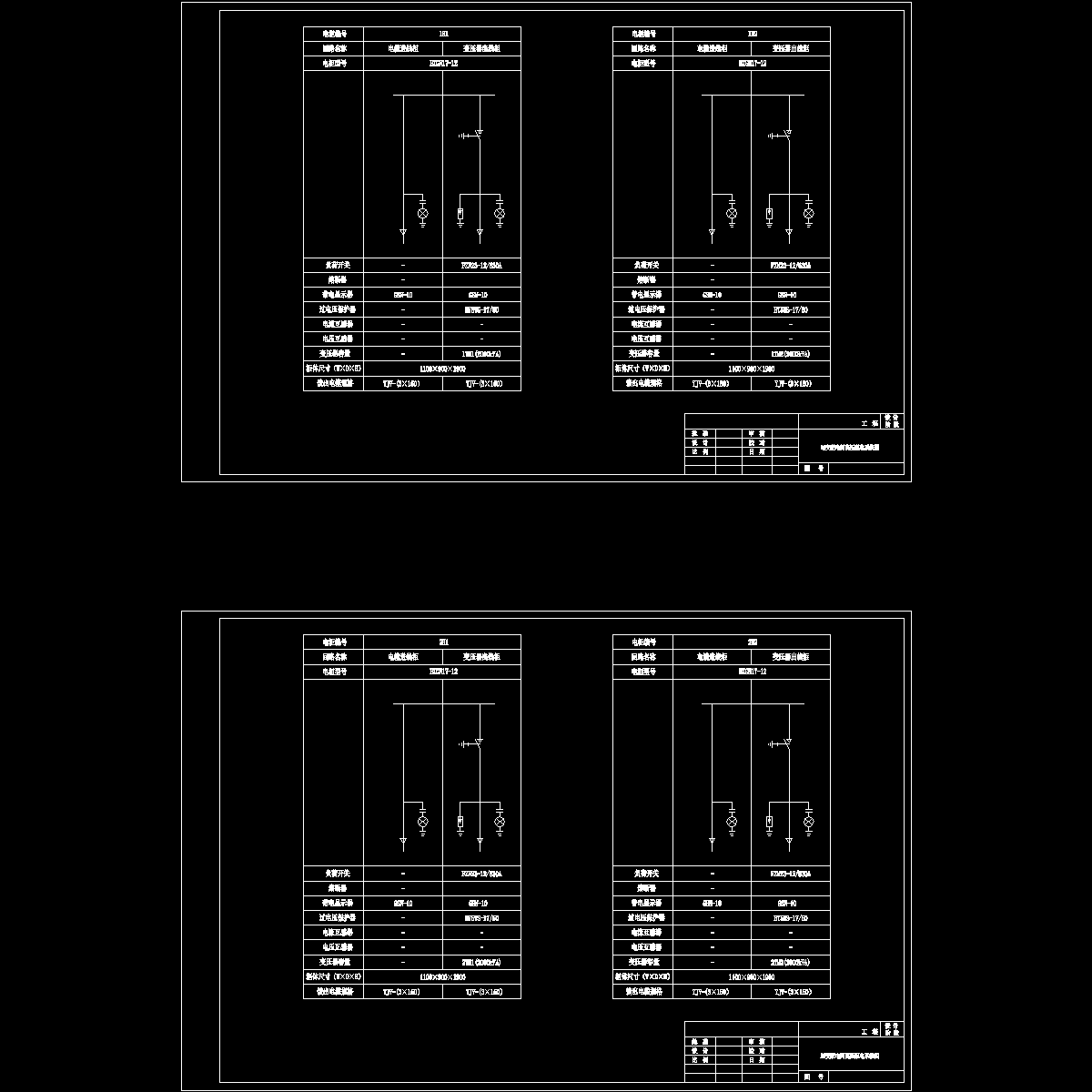

高压配电室配电系统图

消防系统图1

1#楼一层动力平面图

2#楼一层照明平面图

1#配电房平面布置图

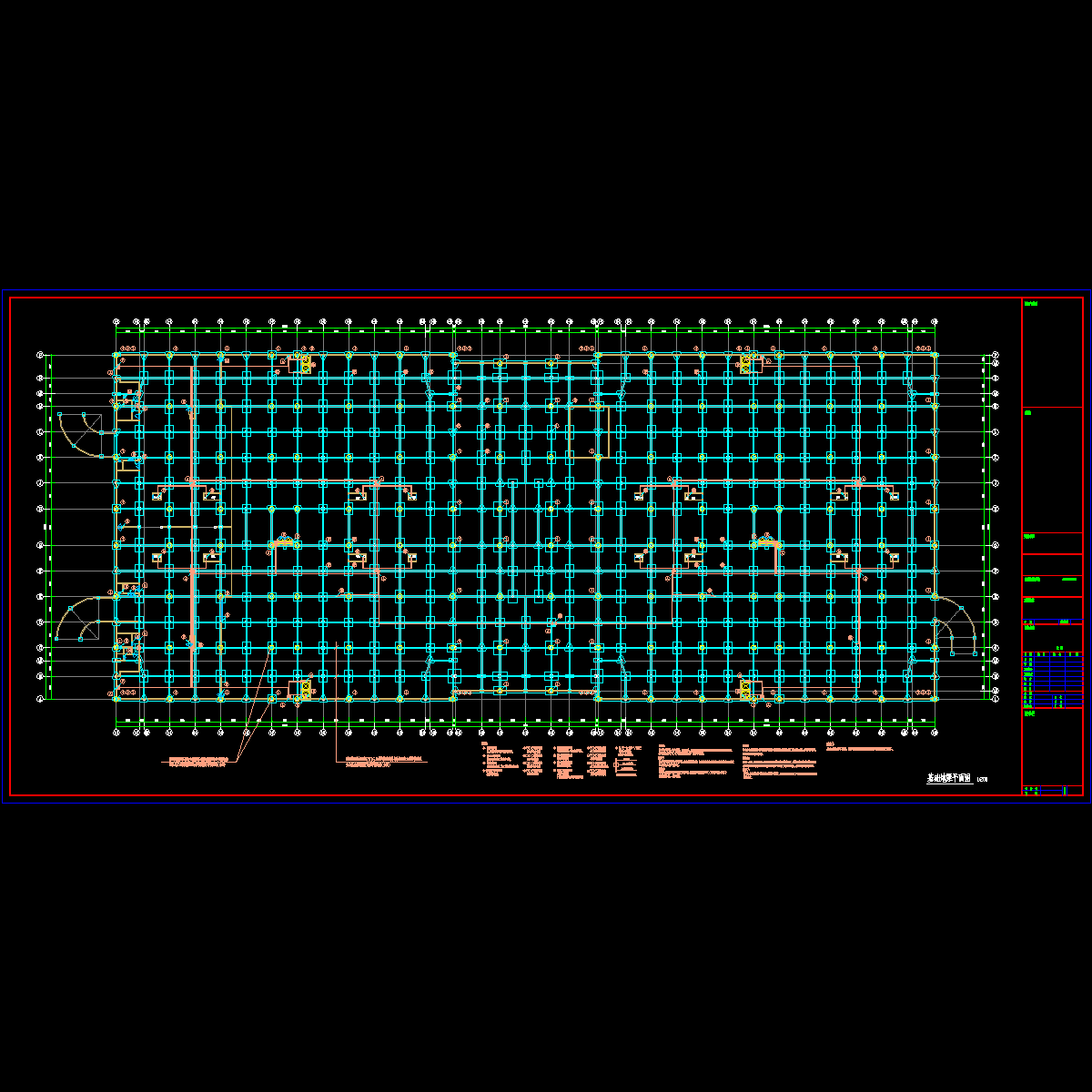

地下一层消防平面图

jd.dwg

ml.dwg

sm.dwg

xfxt.dwg

xt.dwg

1#2#配电室环网柜一次系统图.dwg

1#配电室配电一次系统图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
