一、项目概要

津南再生水厂工程远期规划处理规模为30万立方米/日，考虑到再生水处理采用模块化设计，根据实际用水量的需求随时增加再生水处理规模，再生水厂进行分期建设，本期工程建设规模为15万立方米/日（设备按照7万立方米/日处理规模安装），占地面积6公顷，总服务面积约200平方公里。本期主要工程建设膜车间1座、臭氧接触池2座、臭氧制备车间1座，清水池2座，送水泵房1座，加氯间1座并同步实施厂区道路、绿化和生产管理用房（建筑面积2244平方米）等附属工程。

本期工程再生水处理采用 “超滤+部分反渗透+臭氧+液氯消毒”生产工艺及工艺流程的设计。出水水质满足国家规定的工业冷却循环用水和城市杂用水的相关标准。进水水质按《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级A标准及现状纪庄子再生水厂实际进水水质来接受。

1. 设计规模

津南再生水厂工程产水规模 7万吨 /日再生水处理厂一座（土建按15万吨/日施工）。

2.服务对象

近期产水部分输送至陈塘庄热电厂，用于其厂内循环冷却用水，部分用于市政用水。随周边城镇、工业的逐步完善，回用范围将逐步扩大至景观河道等方向。

3.厂区位置

津南再生水厂工程选址津南区大孙庄，紧邻西青金属制品工业区，距津淄公路和唐津高速约 2公里，距北侧大沽排水河约4公里，距八里台示范镇2.6公里，距天嘉湖、星耀五洲等项目约3公里。目前厂址周边全部为鱼塘水面。

1.2 主要工程内容

1）图纸说明

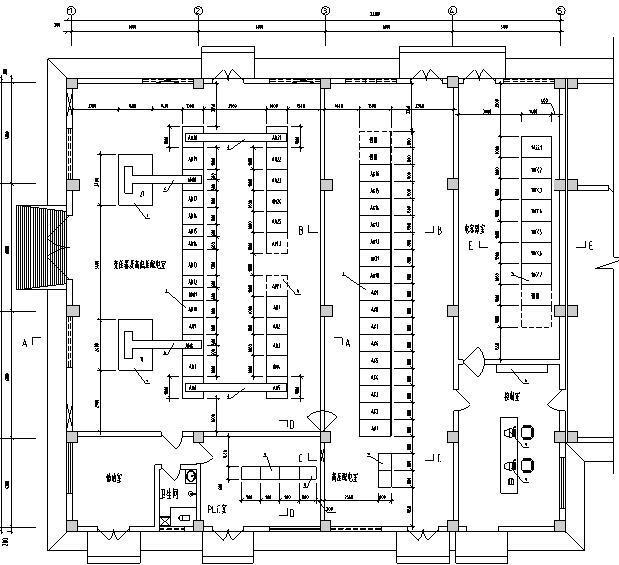

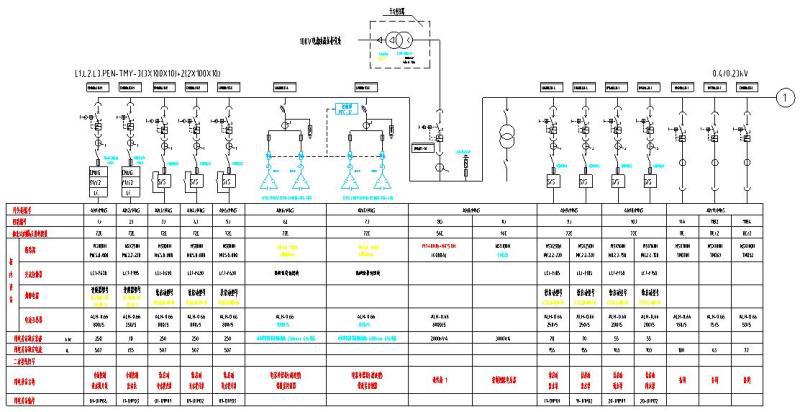

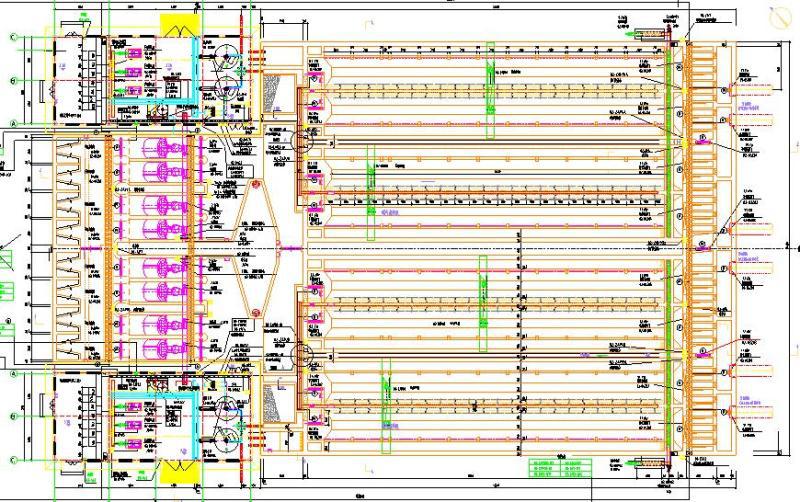

这份参考资料共8个变电站，内含：监控系统网络拓扑示意图、高压系统图、低压系统图、设备平剖面布置图。

2）主要构建筑物

主要处理单元功能分析

编号	名称	单位	数量	功能分析
1	膜车间	座	1	去除水中氯离子，硫酸根离子及铁锰等金属离子
2	加氯间	座	1	提供消毒用液氯
3	臭氧发生车间	座	1	提供脱色消毒用臭氧
4	臭氧接触池	座	1	脱除水中色度（2格）
5	清水池及吸水井	座	1	加氯接触，调节水量
6	送水泵房	座	1	满足用户水力高程的需要

1.3工程设计方案的完善

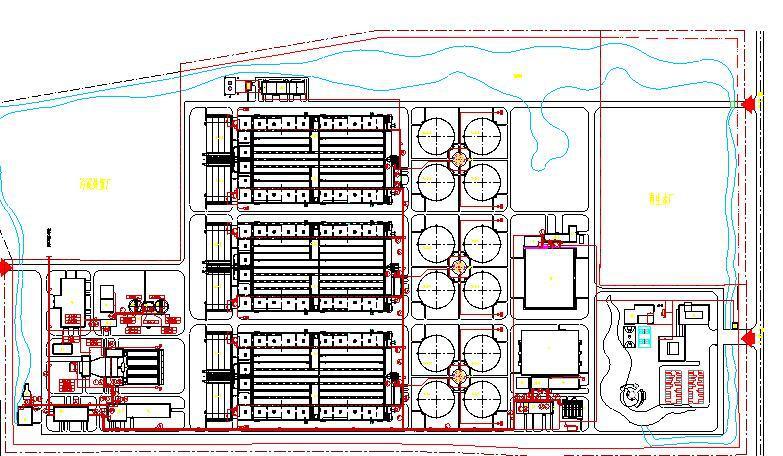

再生水厂的工艺流程、总平面布置图、工艺方案、控制系统方案、变配电系统均已确定，无需替代方案。

承包商应在标书中附有本设计方案设备的详细资料，包括设备说明书、设备详图、一次图、二次图、安装要求、平剖面布置图、材料、设备重量等，对工程设计方案进行完善并提出详细的技术说明及设计图纸，并应保证基该资料的电气参数不得改变。

承包商在投标文件中必须提供明确的设计图，包括一次图、二次图、端子图、元器件表等，翔实准确的提供上述资料，将会提高对承包商的评价。

投标商中标后即成为设备承包商，应对设计文件进行校核，若发现设计文件有误，承包商有义务提出修改建议，并提交供业主参考。

1.4 现场条件

1.4.1 自然条件

（ 1）气象条件

天津位于中纬度欧亚大陆东岸，属暖温带，半湿润大陆季风气候。虽临近渤海，但属内陆性海湾，受海洋影响较少，温差大，四季分明。春季干旱多风，夏季炎热多雨，秋季晴朗气爽，冬季寒冷干燥。冬季以西北风、北风为主，夏季以东南、南风为主。

（ 2）河流水系

天津市位于海河流域下游，历史素有 “九河下梢”之称。海河由北运河系（包括蓟运河、潮白河）、永定新河、大清河系、子牙河系和南运河系（包括漳、卫河）等5大水系及其干流组成，上述5大水系经永定新河、独流减河、海河干流入海。流经天津市域的一级河道有19条，总长度为1095.1km，骨干排沥河道79条（二级），总长为1363.4km。其中有6条人工河道，包括子牙河、永定新河、潮白新河、马厂减河、独流减河和还乡新河。海河干流贯穿中心城区核心区。蓟运河、潮白新河、大清河、北运河、永定新河、海河、独流减河、子牙河和子牙新河是天津市的主要泄洪河道。

（ 3）地质环境

天津市地质构造处于纬向构造体系与新华夏构造体系交接部位，组成了基本构造格局，断裂带数量繁多，分布错综复杂。市区地基由于河网故道较多，经人工填垫和海河吹填压缩较大，多为软土地基，在 15m以上桩基持力层良好。

天津历史上曾多次发生过地震灾害，尤其 1976年唐山地震波及天津，造成损失巨大。按国家地震区划规定，天津地震基本烈度为7度。
