一份职业技术学校6层食堂公寓给排水CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱
• 项目所在地：四川

附件详情

• 图例及设计说明

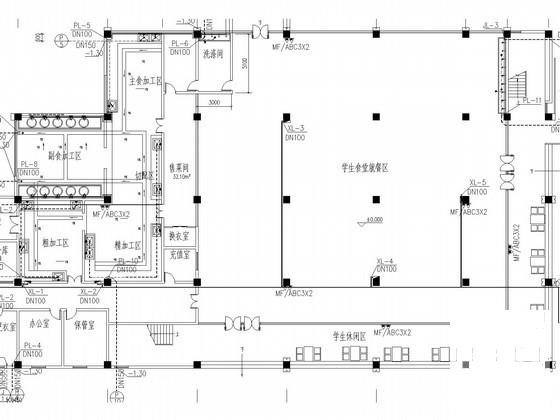

• 给排水平面图
• 屋顶消防水箱平面图
• 消防水箱系统图
• 卫生间给排水大样图
• 给水系统图
• 排水系统图
• 消火栓系统图

附件详情

该项目为耐火等级为二级的六层（局部五层）学生公寓。体积约为23940m3。
，共18张。

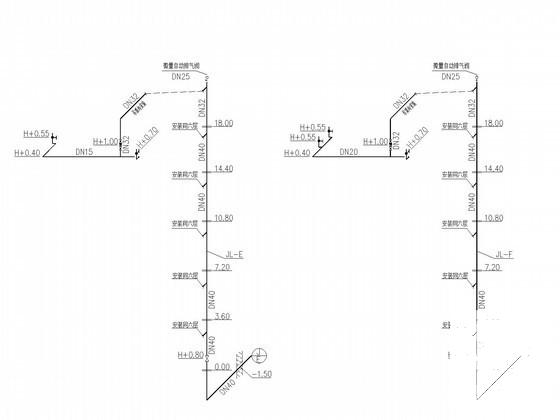

给水系统图

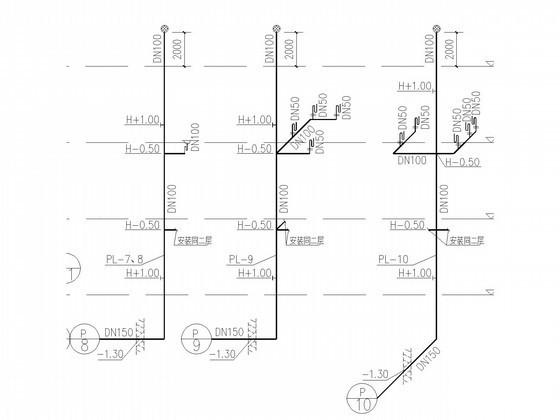

排水系统图

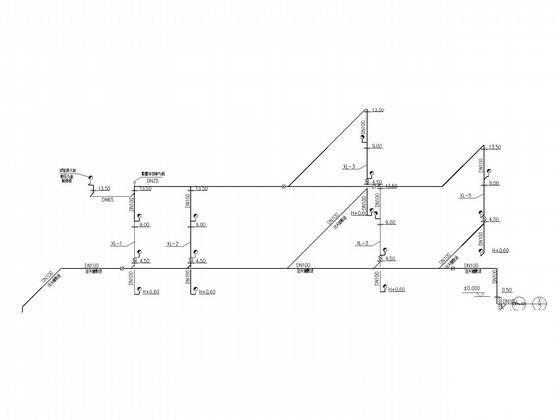

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
