先简支后连续桥梁成套CAD设计图纸.dwg

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 主要技术指标表 　　公路等级 高速公路 　　路基宽度 33.5m（分离式路基） 　　设计荷载等级 公路Ⅰ级 　　行车道数 双向六车道 　　桥面净宽(m) 2×净15.5 　　跨径(m) 20 　　斜交角(°) 0、15、30 　　一幅桥梁片数 7 　　梁间距(m) 2.35 　　预制梁长 中跨为19.92m，边跨为19.88m 　　预制梁高 1.5m。现浇层80mm，沥青铺装100mm 　　预制梁最大吊装重量 边梁 423kN；中梁407kN 　　设计安全等级 一级 　　环境类别 Ⅰ类、Ⅱ类

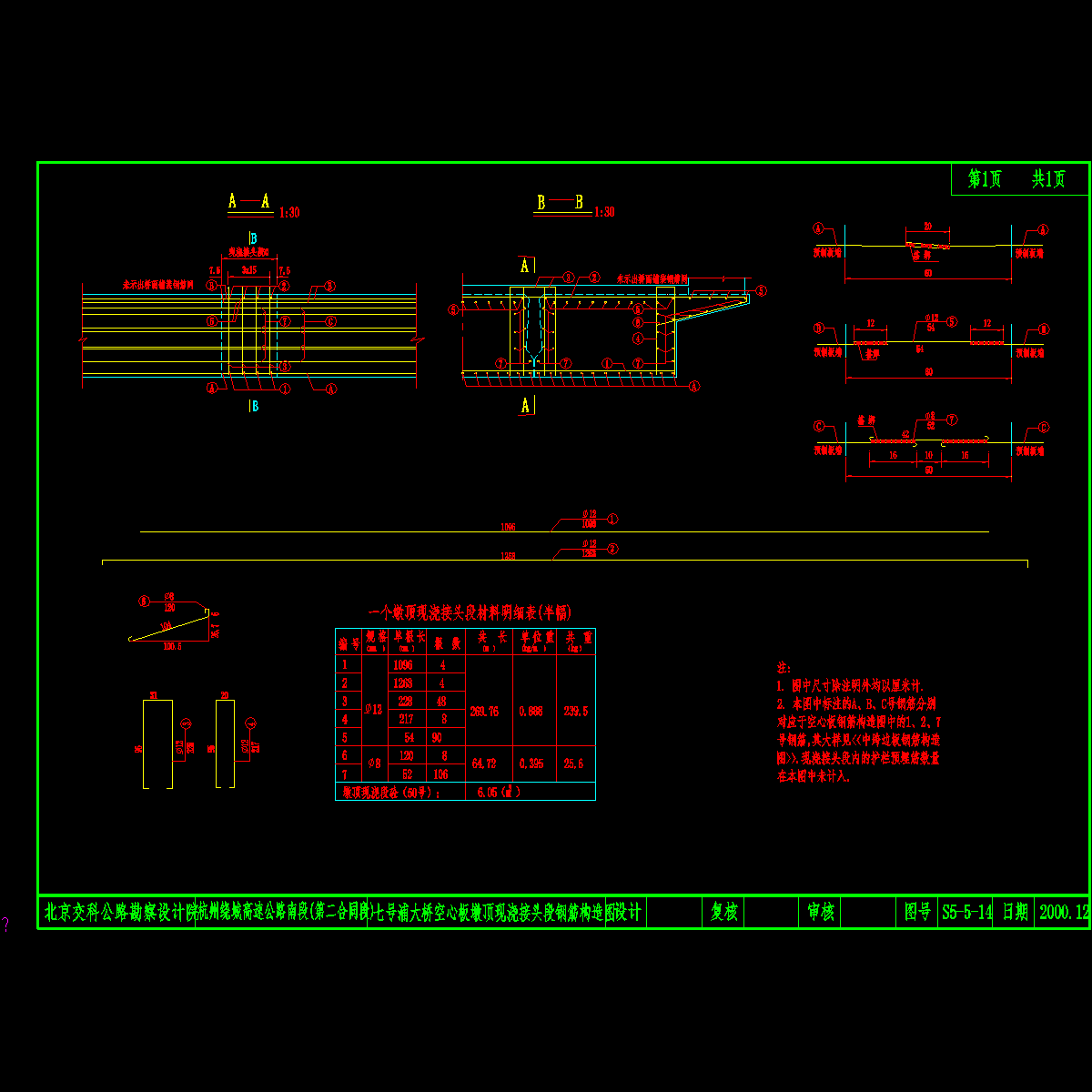

大桥空心板墩顶现浇接头段钢筋构造图.dwg

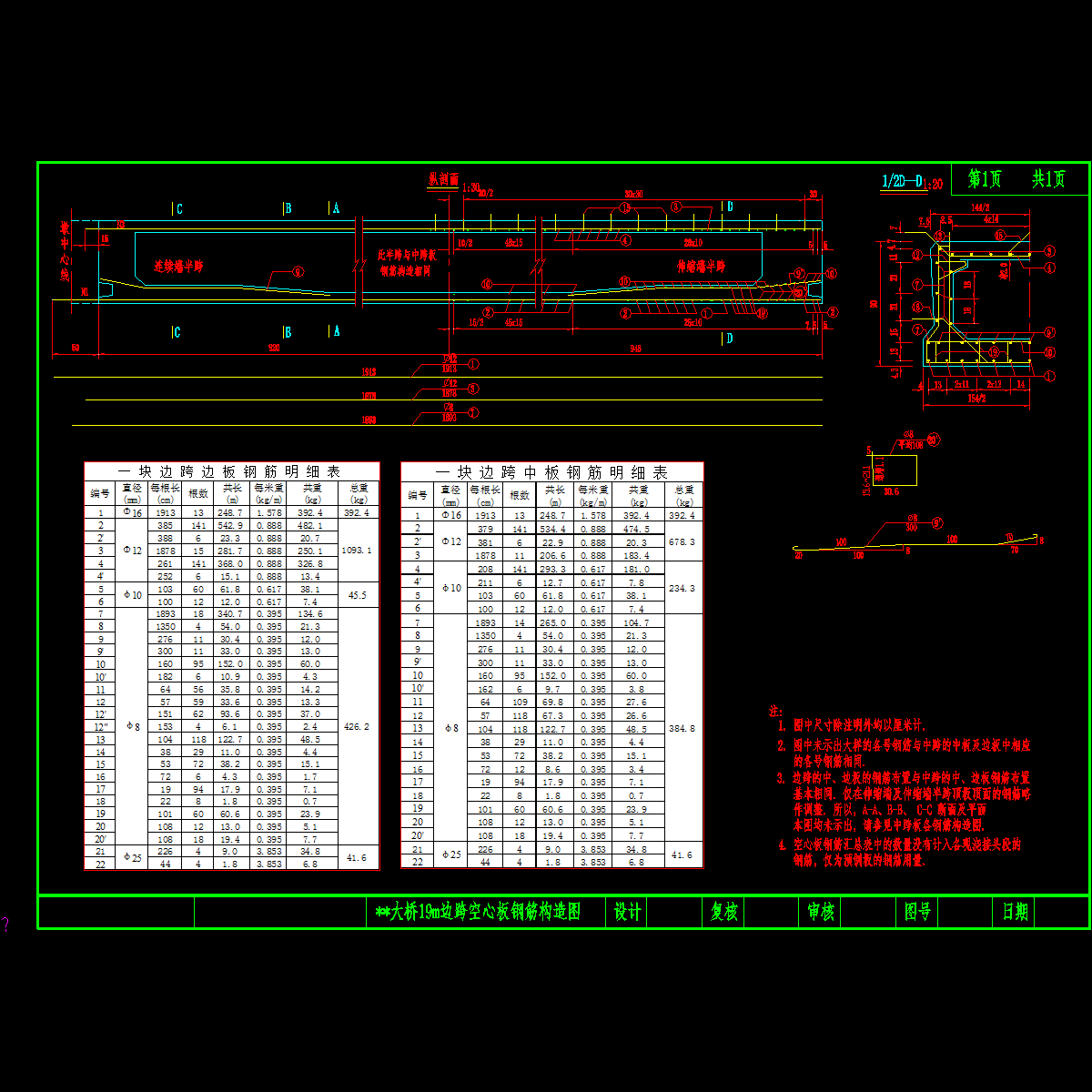

19m板边跨钢.dwg

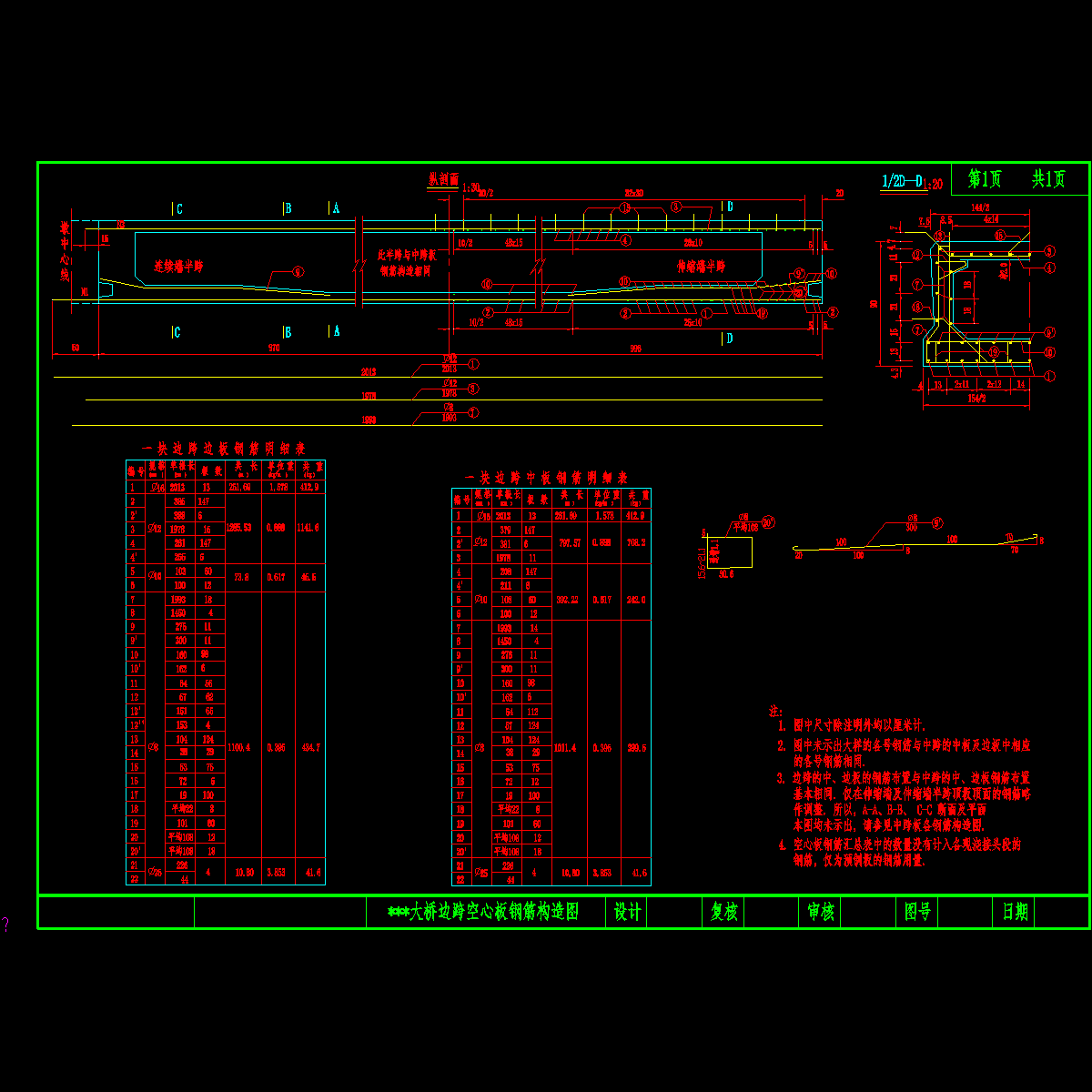

大桥边跨空心板钢筋构造图.dwg

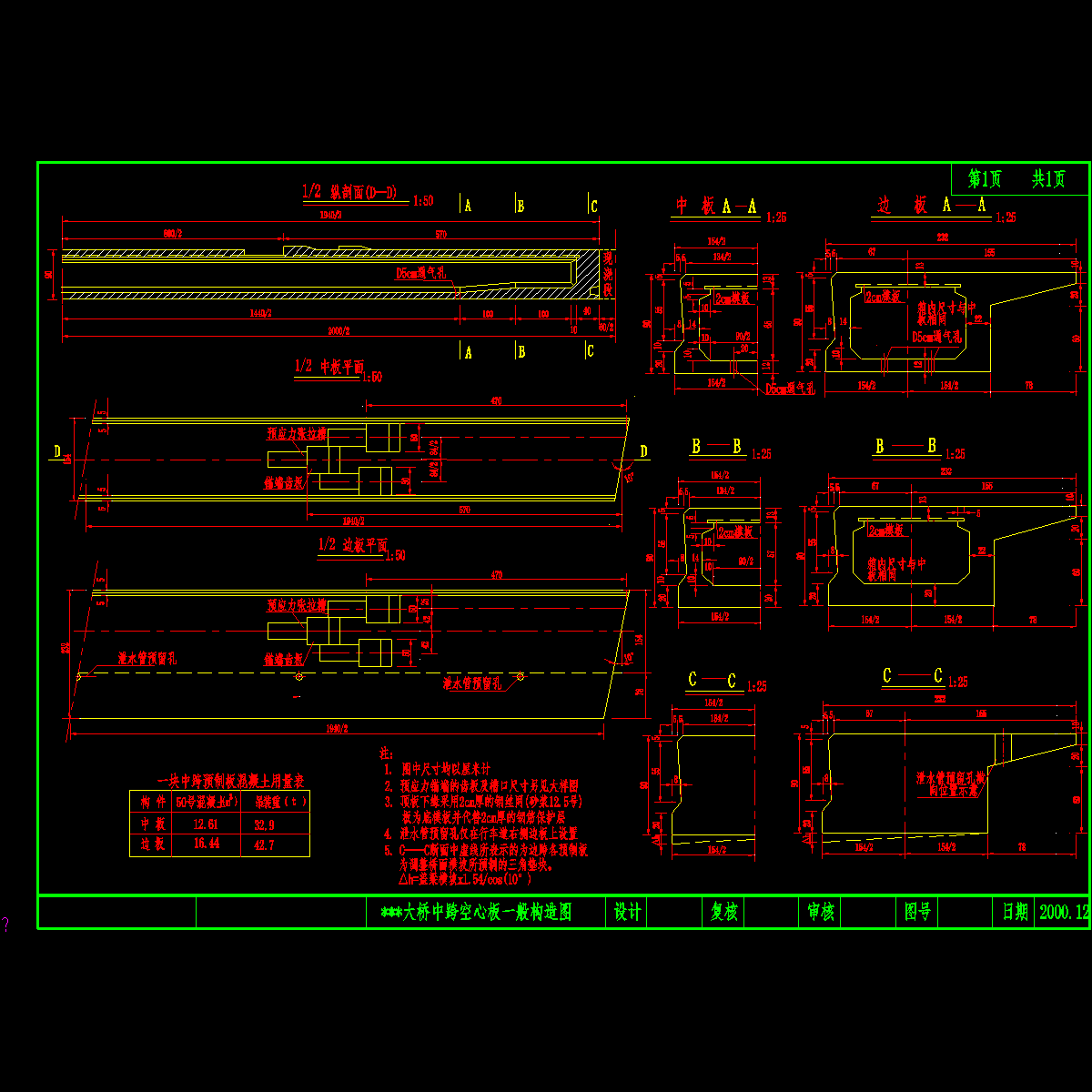

大桥中跨空心板一般构造图.dwg

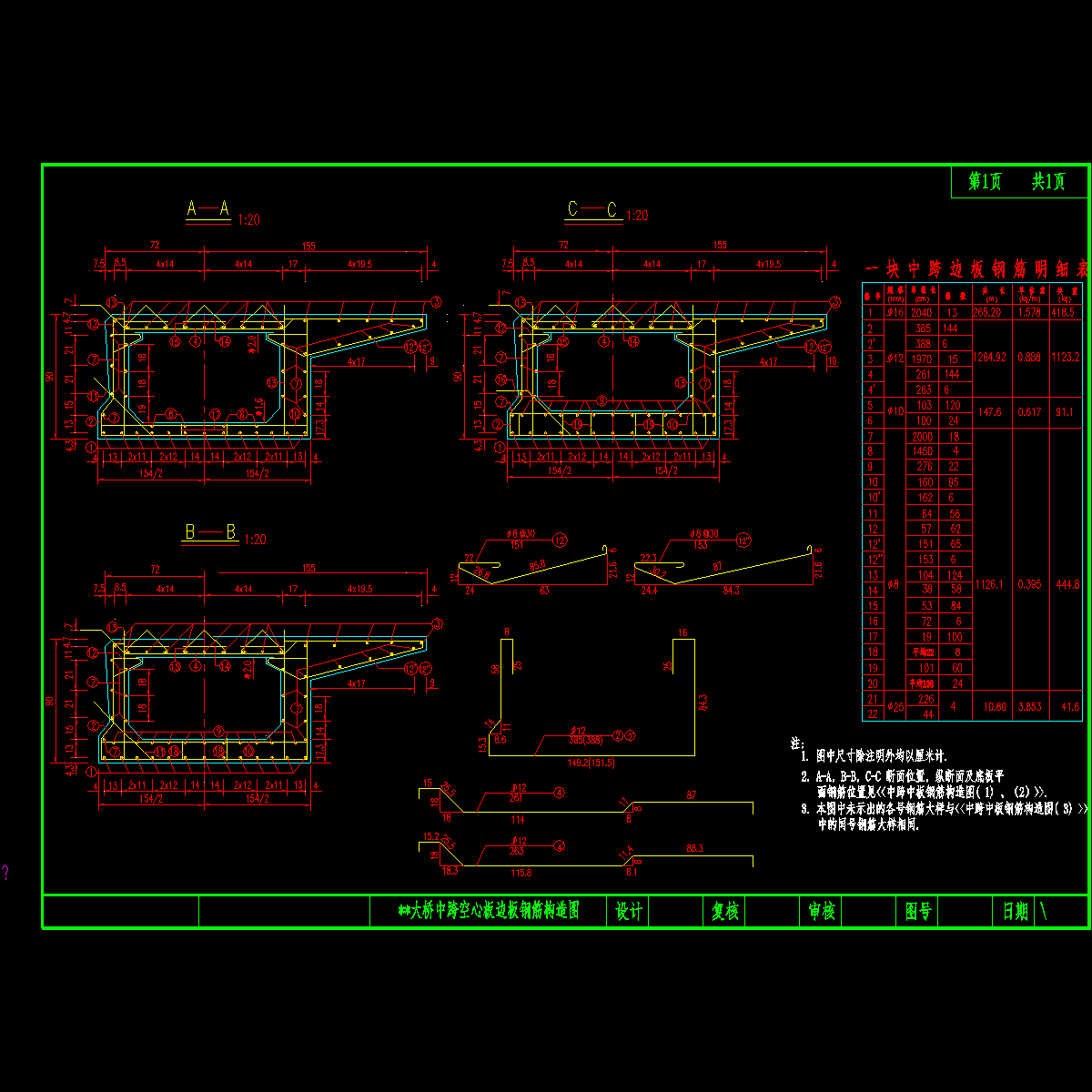

大桥中跨空心板边板钢筋构造图.dwg

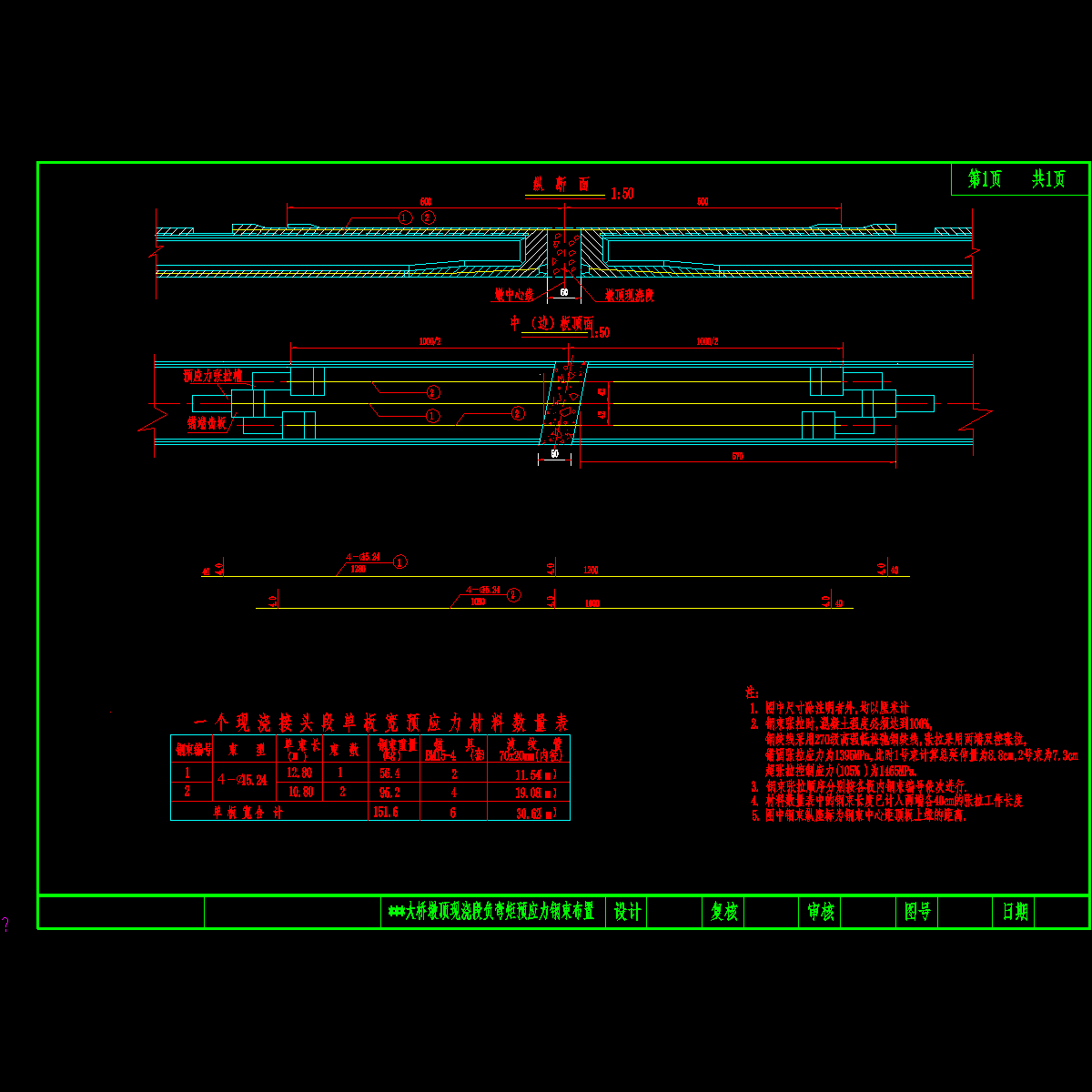

大桥墩顶现浇段负弯矩预应力钢束布置.dwg

大桥顶板齿板、槽口大样一般构造图.dwg

大桥中跨空心板中板钢筋构造图.dwg

大桥中跨空心板中板钢筋构造.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
