一份空中花园别墅太阳能热水系统给排水CAD施工图纸（分体承压集热闭式循环二次换热）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,别墅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生产供水设计：热水系统
• 供水方式：市政供水,变频供水,高位水箱供水
• 特殊系统：太阳能热水系统
• 大样节点：设备房布置
• 热水供应方式：集中热水供应,全日供应热水

附件详情

• 资料目录
• 分体承压型（空中别墅）太阳能热水系统运行原理图
• 1#楼（空中别墅）太阳能集热器安装构架图
• 2～9#楼（空中别墅）太阳能集热器安装构架图
• 1#楼（空中别墅）太阳能热水系统布置图
• 2～9#（空中别墅）太阳能热水系统布置图
• 阳台壁挂型（自然循环）太阳能热水系统运行原理图

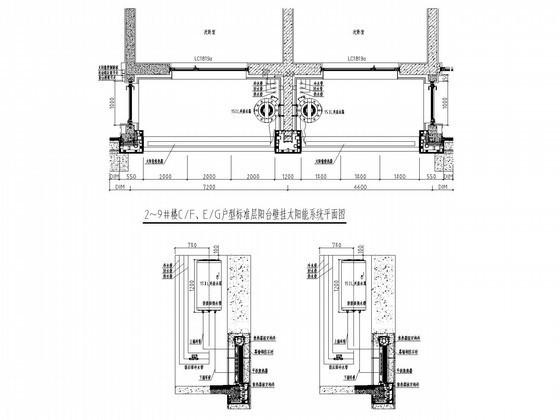

• 1#楼A户型（标准层）阳台壁挂太阳能系统平面/立面图
• 2～9#楼C/F、E/G户型（标准层）阳台壁挂太阳能系统平面/立面图
• 2～6#楼F/B户型（标准层）阳台壁挂太阳能系统平面/立面图
• 7～9#楼G/D户型（标准层）阳台壁挂太阳能系统平面/立面图
• 阳台壁挂型（强制循环）太阳能热水系统运行原理图
• 2～5#楼二层阳台壁挂太阳能系统平面/立面图
• 2～5#楼F/B户型二层阳台壁挂太阳能系统平面/立面图
• 分体承压型（花园别墅）太阳能热水系统运行原理图
• 6～9#楼C/F、E/G户型（花园别墅）太阳能系统 平面布置图
• 6～9#楼（花园别墅）太阳能系统立面图
• 6～9#楼F/B、G/D户型（花园别墅）太阳能系统平面布置图
• 6～9#楼（花园别墅）太阳能系统立面图
• 6～9#楼C/F、E/G户型（花园别墅）集热器基础定位图
• 6～9#楼F/B、G/D户型（花园别墅）集热器基础定位图
• （花园别墅）集热器支架安装示意图

附件详情

该项目为空中别墅及花园别墅太阳能热水工程，该资料为: 分体承压集热太阳能热水系统,热水供应方式为全天候,为闭式循环二次换热系统,防冻循环介质为乙二醇溶液。选用分体承压式太阳能系统,每户配置4平方平板型集热器和1个300L(或200L)的立式承压水箱;集热器安装在南向立面墙上,与立面墙平行安装,水箱及水泵安装在墙后设备间;太阳能集热部分采用温差强制循环方式运行制热,供热水部分依靠自来水水压顶水方式供应,回水部分采用定温控制方式运行; 辅助加热为水箱内置电加热方式。
，共21张图。

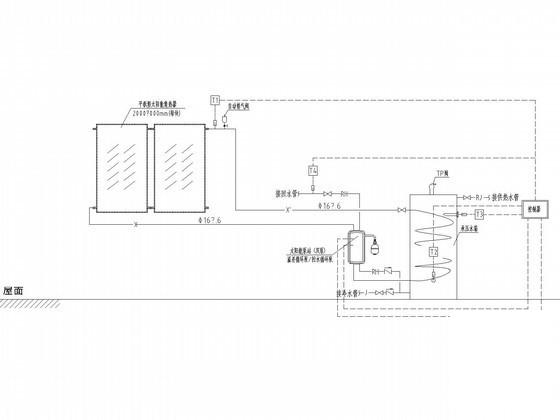

分体承压型（空中别墅）太阳能热水系统运行原理图

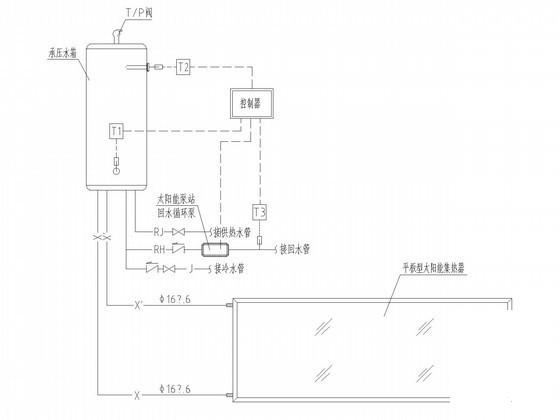

阳台壁挂型（强制循环）太阳能热水系统运行原理图

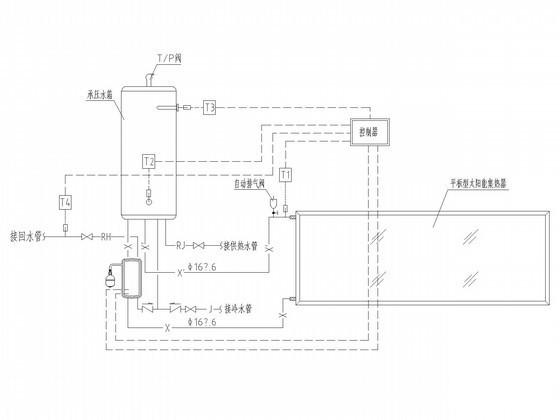

阳台壁挂型（自然循环）太阳能热水系统运行原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
