一份6层框架结构教学楼电气设计CAD施工图纸(综合布线系统)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第二类
• 接地方式：TN-C-S
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统

附件详情

该项目为某教学楼电气施工。设计范围包括：电力、照明配电系统；监控、安防系统；通信系统；有线电视系统；活动室扩声系统；综合布线系统、电话系统；火灾自动报警及消防联动系统。

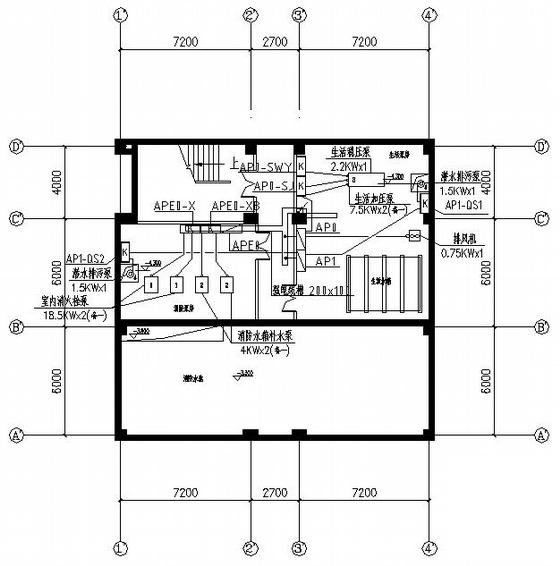

第 1 张图

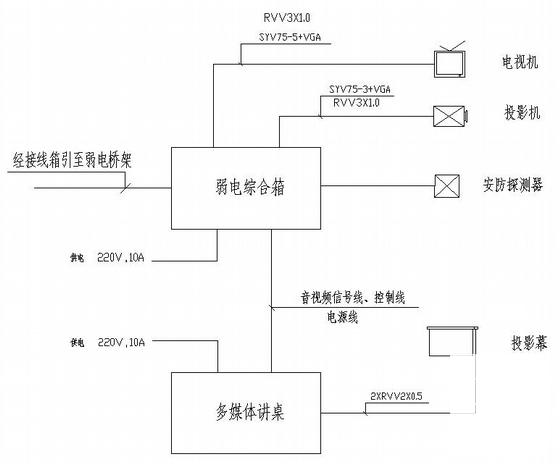

第 2 张图

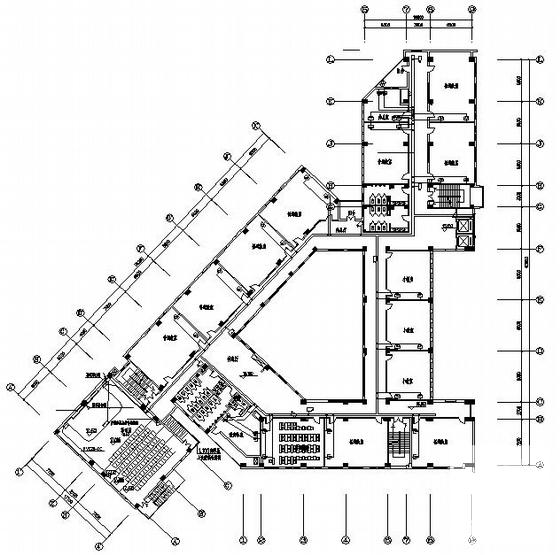

第 3 张图

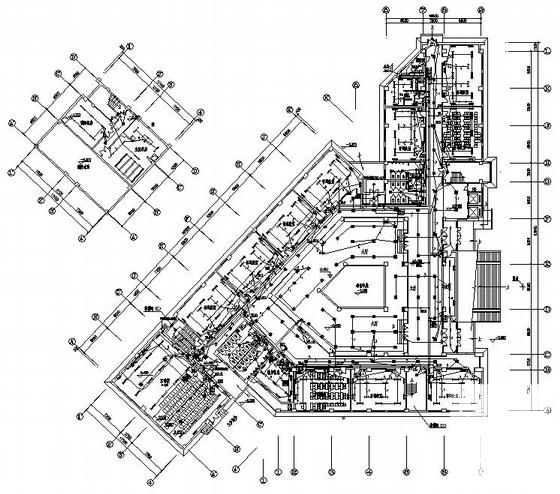

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
