5层会计学校教学楼电气CAD图纸(综合布线系统)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑面积：5642.9平方米
• 地上层数：5层
• 参考图纸：25张
• 图纸年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 有线广播：服务性
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：入侵报警系统,视频监控系统,综合布线系统,有线电视和卫星接收系统

附件详情

该项目系威海某会计学校教学楼，总建筑面积：5642.9平方米，地上五层、高度为23.500米，建筑建筑结构形式为框架结构，建筑结构的类别为3类,合理使用年限为50年，抗震设防烈度为7度。
设计范围：电气照明、电热动力系统；综合布线系统；电视系统；防盗监控系统；多媒体电视电教； 。

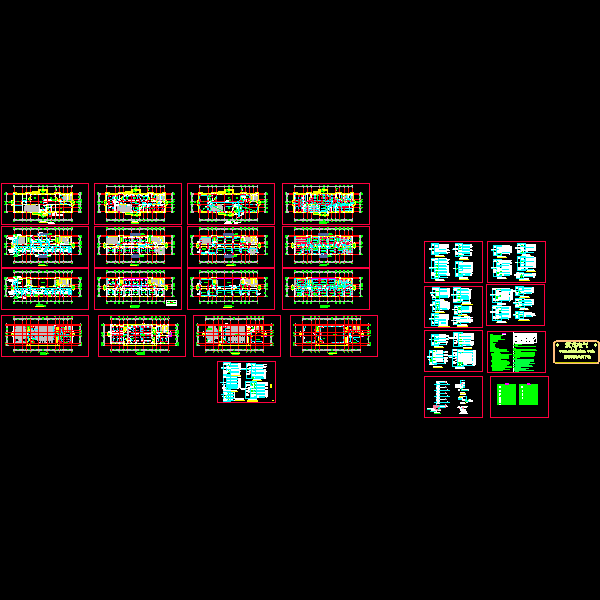

第 1 张图
