别墅电气设计CAD施工图纸(综合布线系统)(TN-C-S)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第二类
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：综合布线系统,有线电视和卫星接收系统

某别墅 图纸如下：

一.供电电源:

1. 该项目供电电源采用交流~220/380V三相四线制,进线电源引入设在7轴墙上的总进线箱,

再以电缆埋地引入各户电表箱.三.用电负荷及计量装置:

1.按三级负荷要求供电.用电负荷安装功率25kW计算电流45A.

2. 计量装置:别墅设20(80A)三相电度表.

二.照明线路敷设:

1. 除图中注明外,导线全部采用BV型铜芯绝缘导线,带电导线截面2.5mm ,接地专用PE线

2截面2.5mm ,接地线的颜色应与带电导线有区别,采用带黄绿色的BV型绝缘导线.

2. 除图中注明外,地下室埋地线路穿黑铁管,其他场合线路均采用穿刚性阻燃型塑料管暗敷.

3. 导线在管内不允许有接头,导线连接应采用焊接或经过端子压接.连接处应装接线盒.

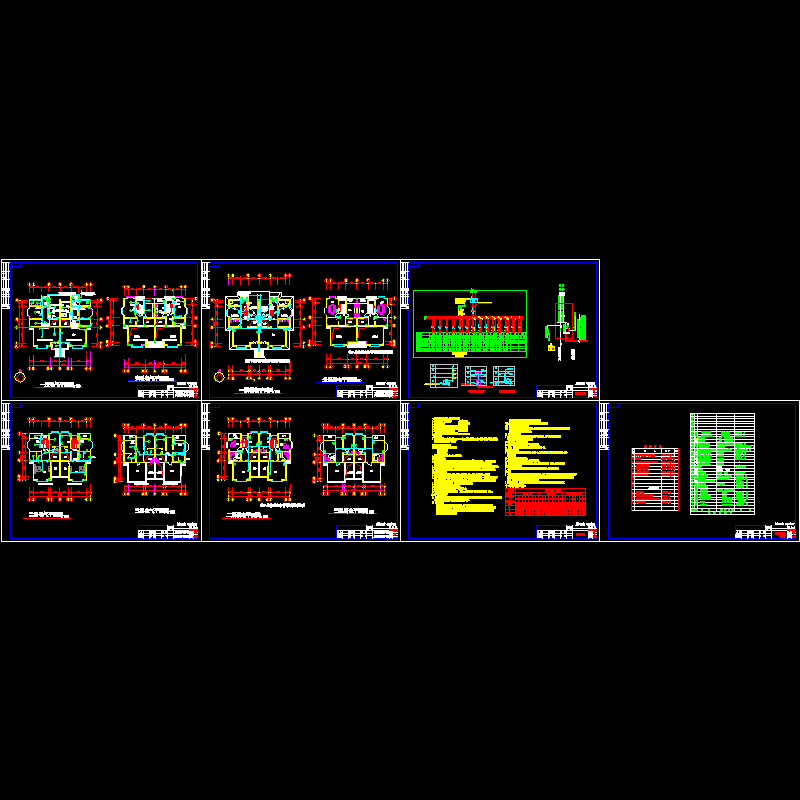

一层电气平面图

电气平面图

图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
