丘陵山区大型土地整理项目CAD施工图纸设计（面积大工程节点多）.dwg

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本项目实际建设规模为14308.4亩，项目区属丘陵地区。整理格田1600亩，改建浆砌卵石渠6382米，改建U型渠7000米，改建田间路22000米等。内容完整，包括平面图和结构节点详图，图面整洁、设计到位，施工手法详细准确。 　　[设计要点] 　　1、人行便桥为方便田间耕作而设计，间隔200米布置一座. 　　2、净跨1.5米人行便桥为跨农渠和排水沟而修建，间隔200米修建1座。 　　3、U型槽安装后，两侧填土夯实，其上侧用预制C20砼块压盖。 　　4、田块平整完成后，采用人工修筑田埂，修筑田埂时逐层堆土、逐层夯实；对整理后的田块采用拖拉机配合梨进行翻耕，使其适于耕作. 　　 　　23张图，

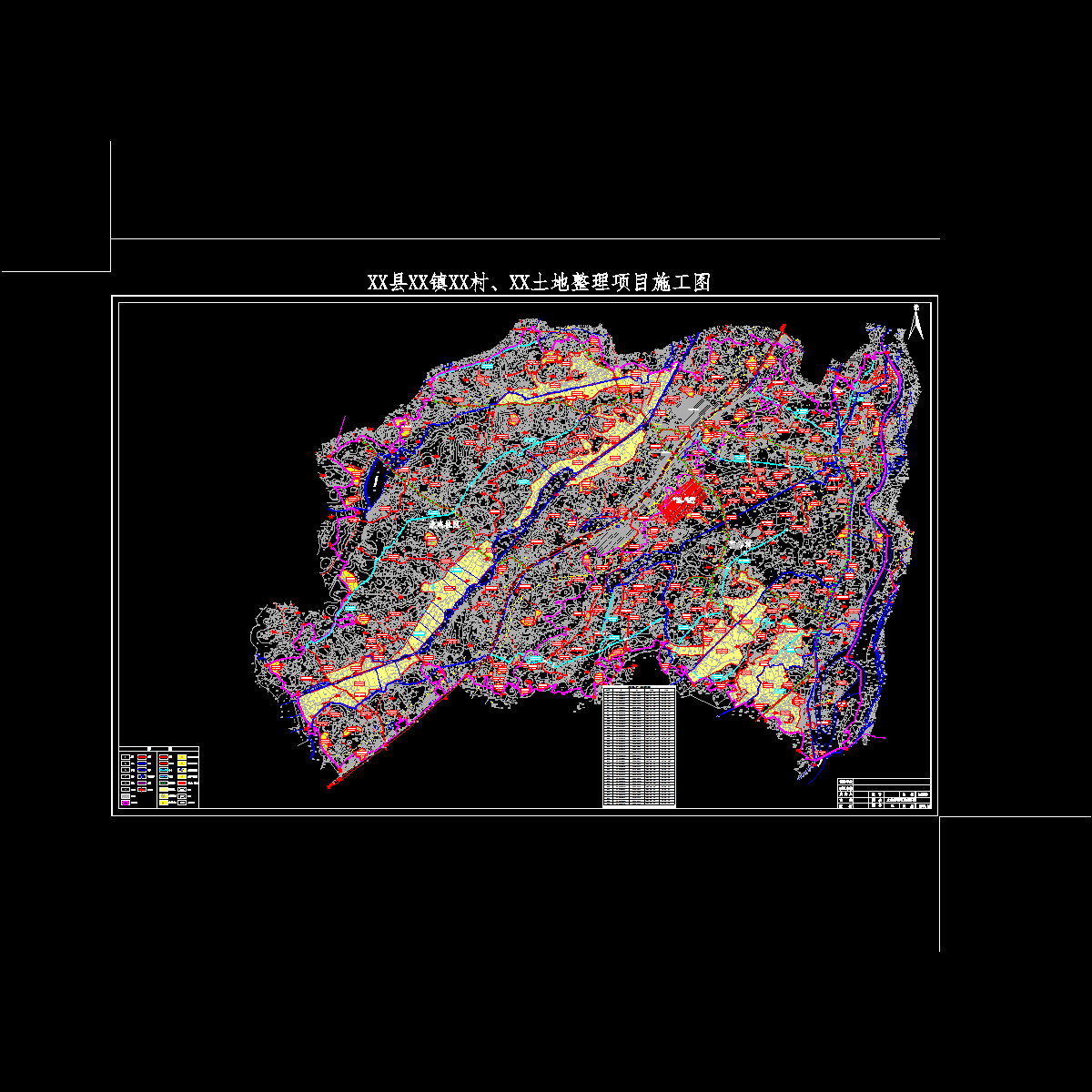

土地整理项目规划图.dwg

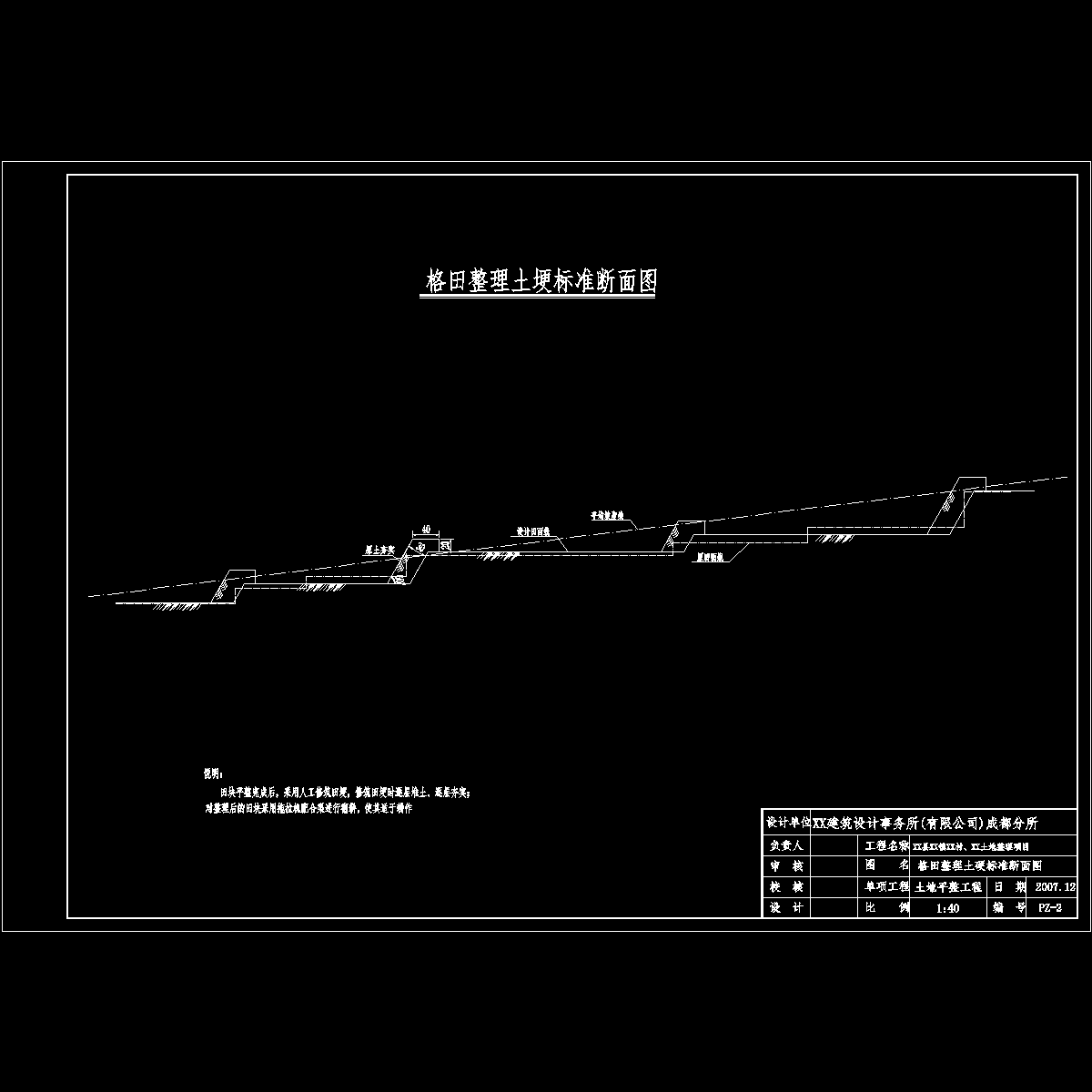

格田整理土埂标准断面图.dwg

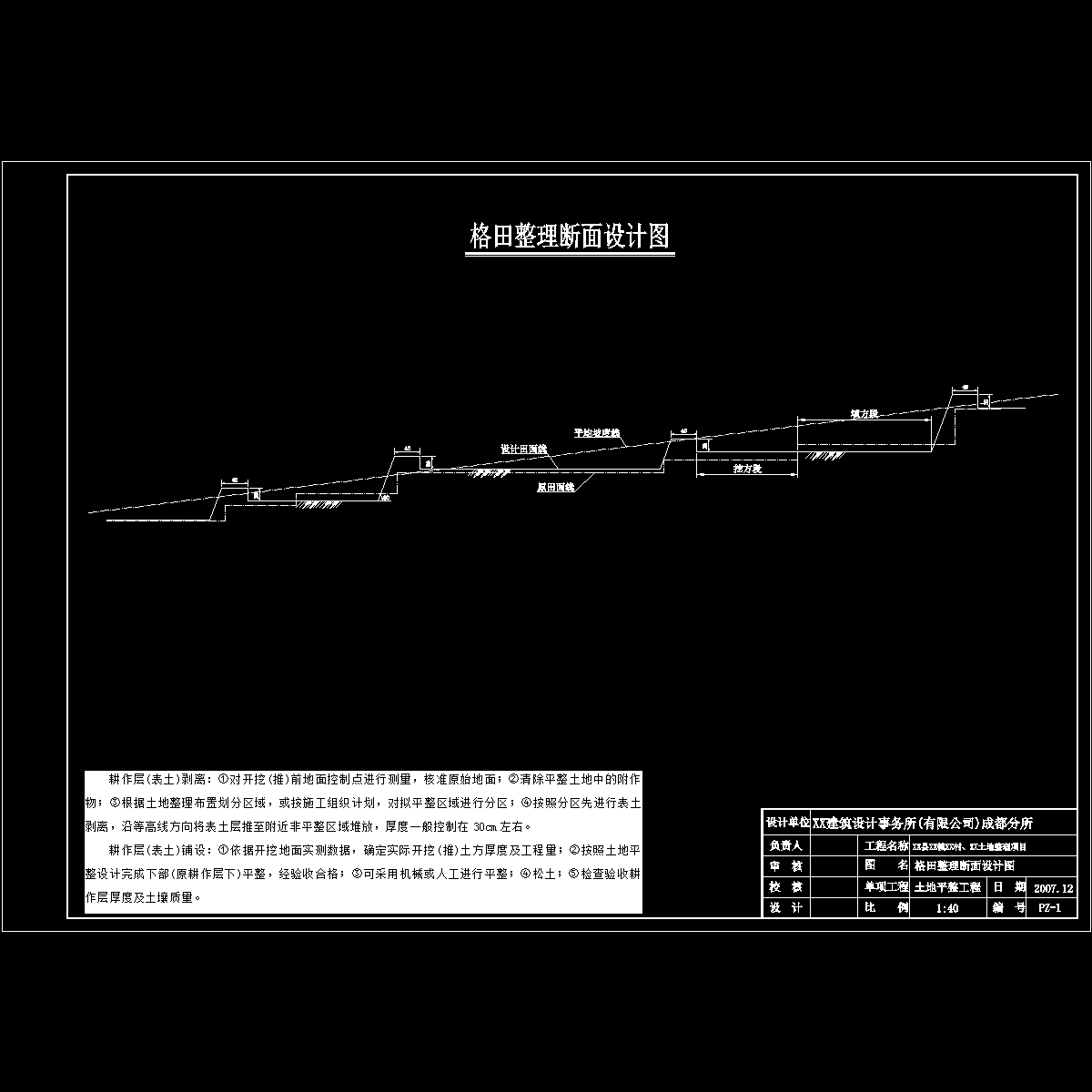

格田整理断面设计图.dwg

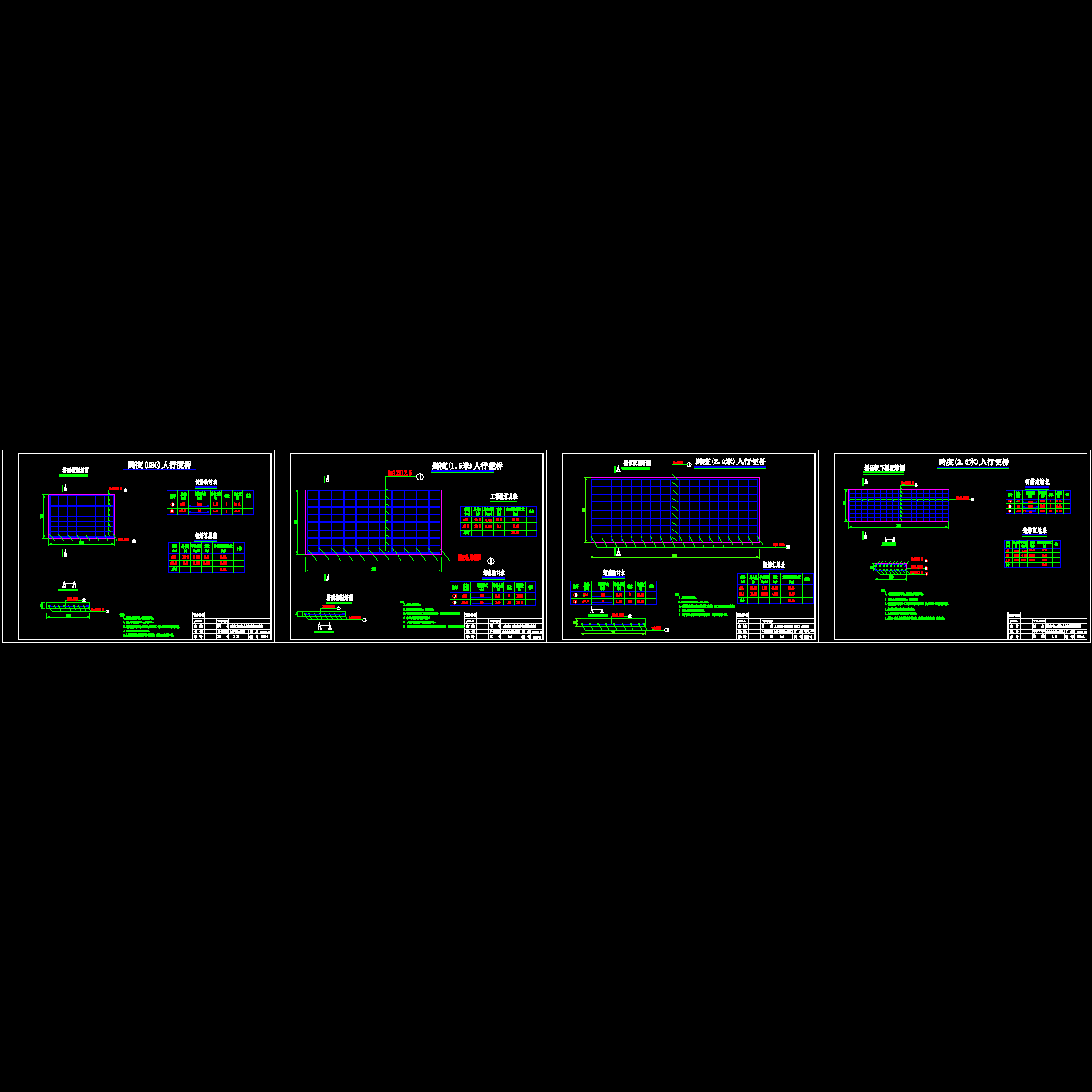

箭塔龙泉人行便桥.dwg

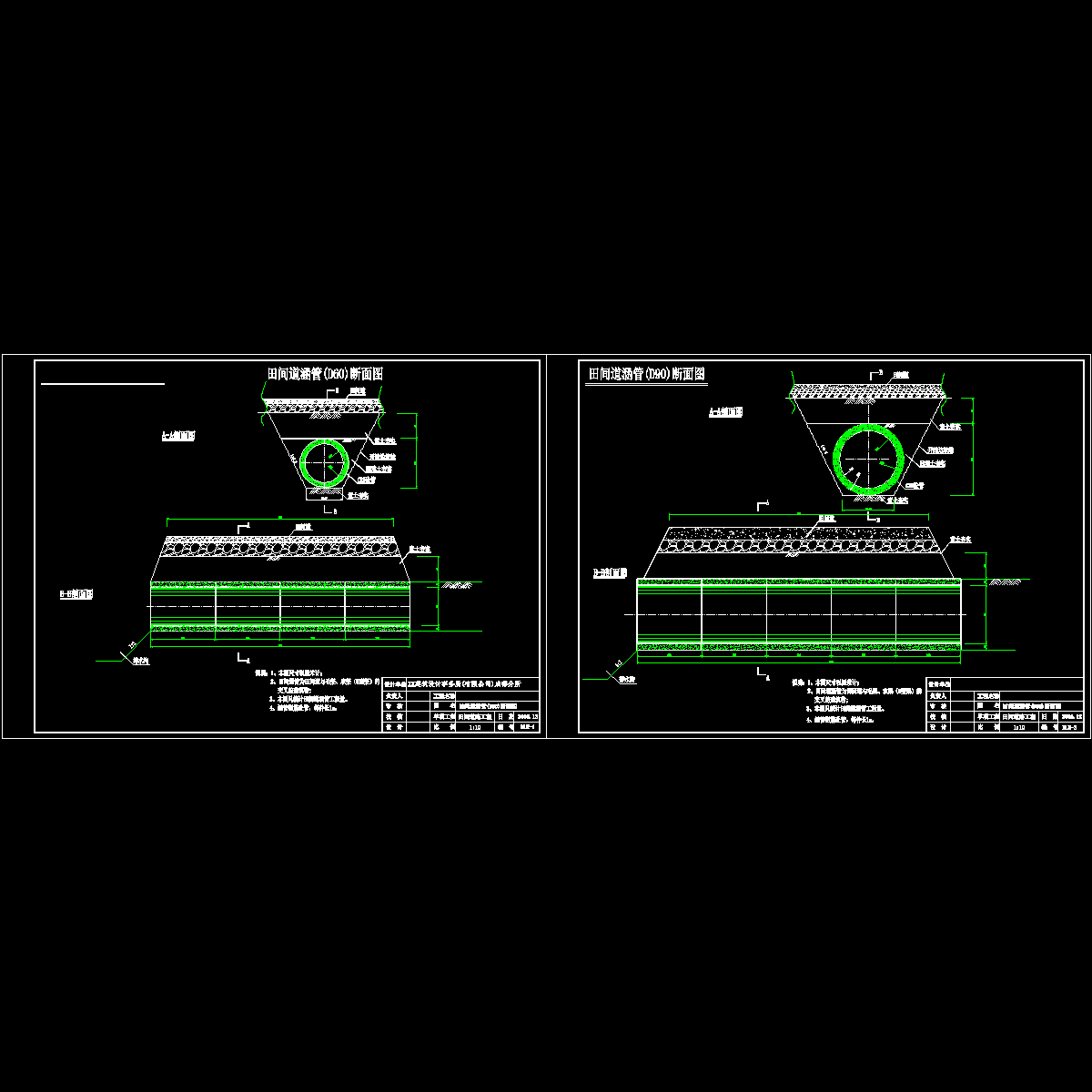

箭塔龙泉涵管单体图.dwg

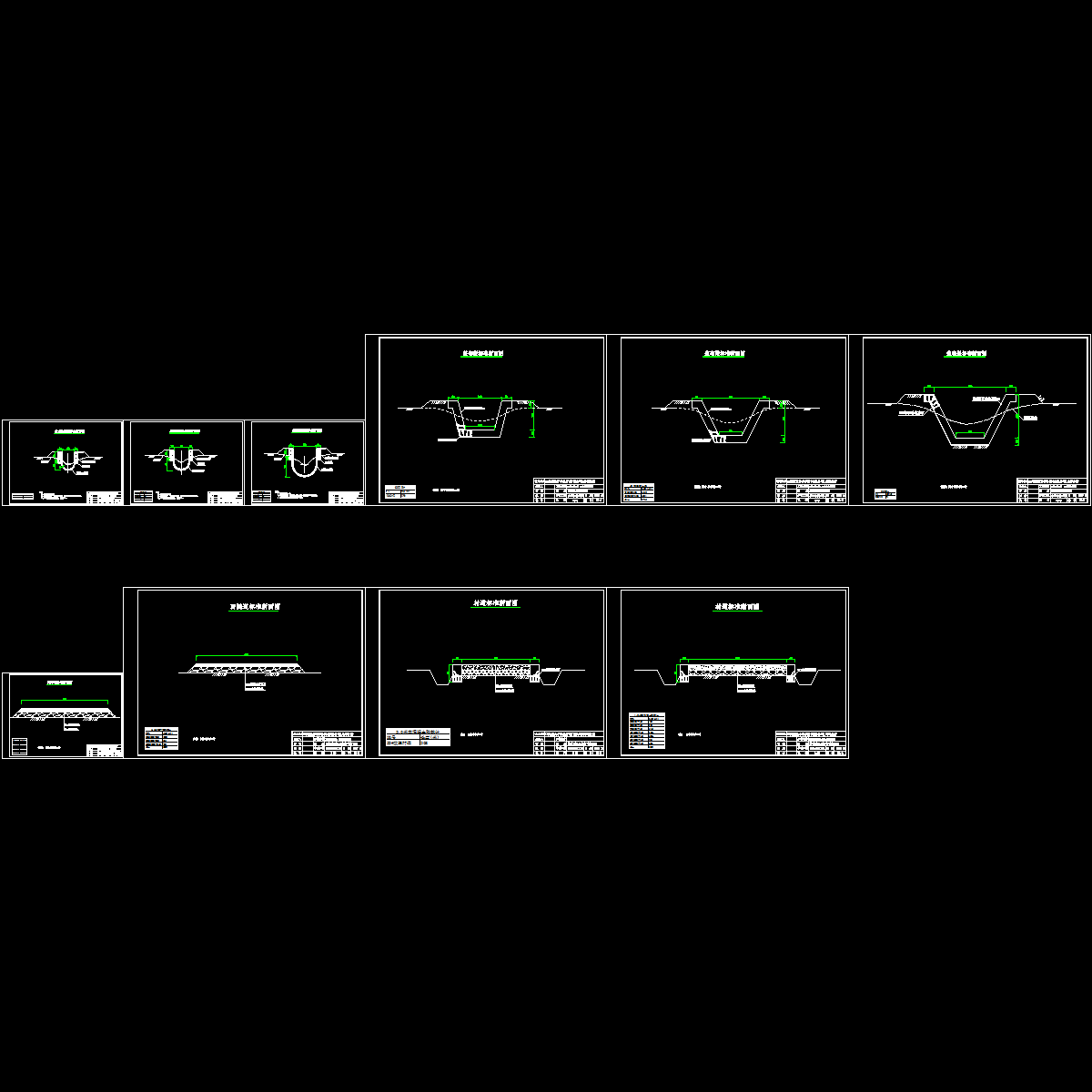

箭塔龙泉渠路单体图.dwg

道桥单体图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
