小(一)型水库面板堆石坝工程CAD施工图纸.dwg

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该工程水库总库容为156万立方米，坝顶长190米，宽6米，坝顶高程为1801米，最大坝高45.6米，采用基础帷幕灌浆的防渗措施，溢洪道为开敞式，堰顶高程为1797米。 　　【主要施工图纸】 　　1、枢纽平面施工图；2、溢洪道开挖施工图；3、面板、趾板结构图；4、大坝基础帷幕灌浆施工图；5、面板体形轮廓图；6、坝肩连接施工图；7、接缝止水施工图；8、面板坝开挖施工图；9、坝体填筑施工图。 　　... ... 　　20张，

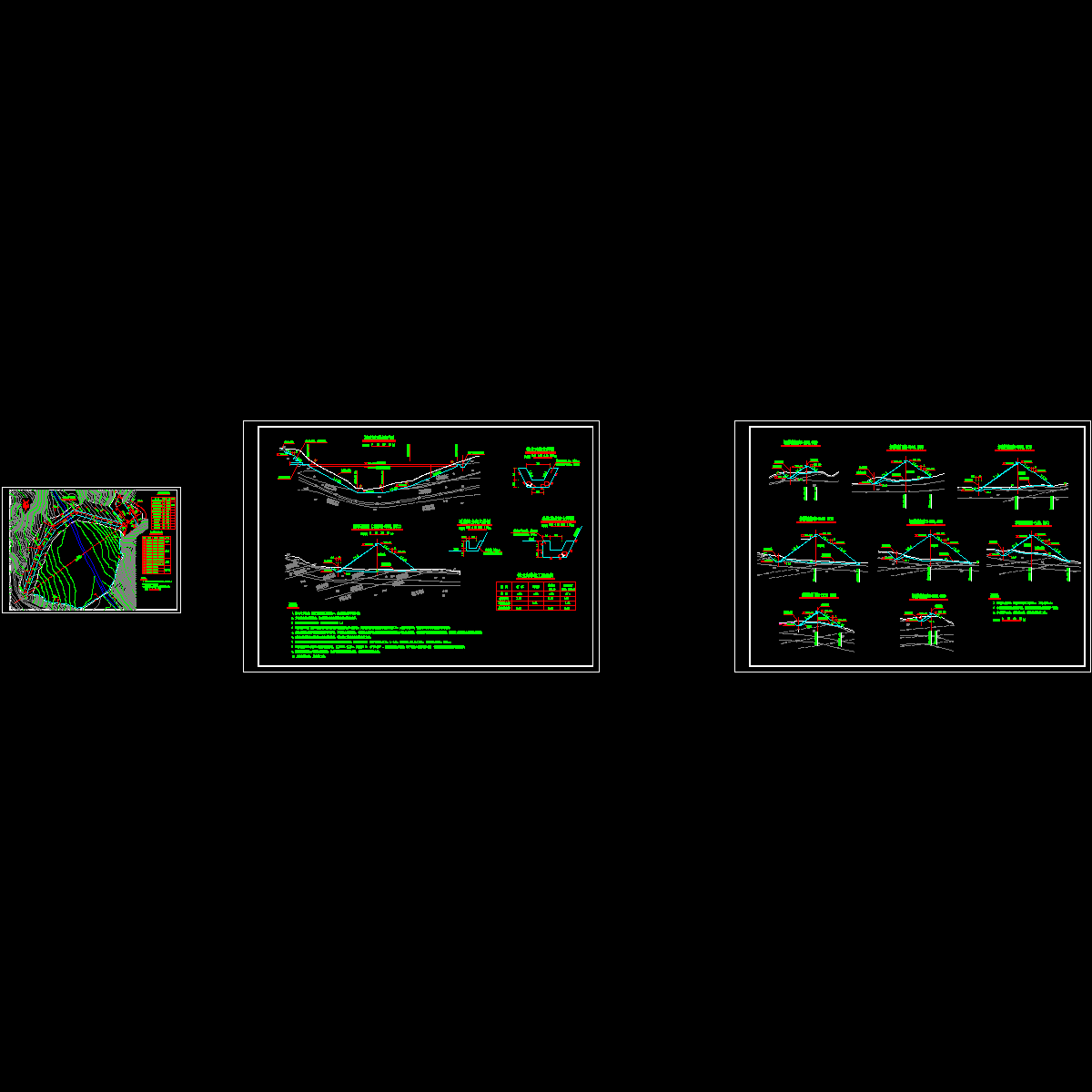

01 面板坝开挖图1-3.dwg

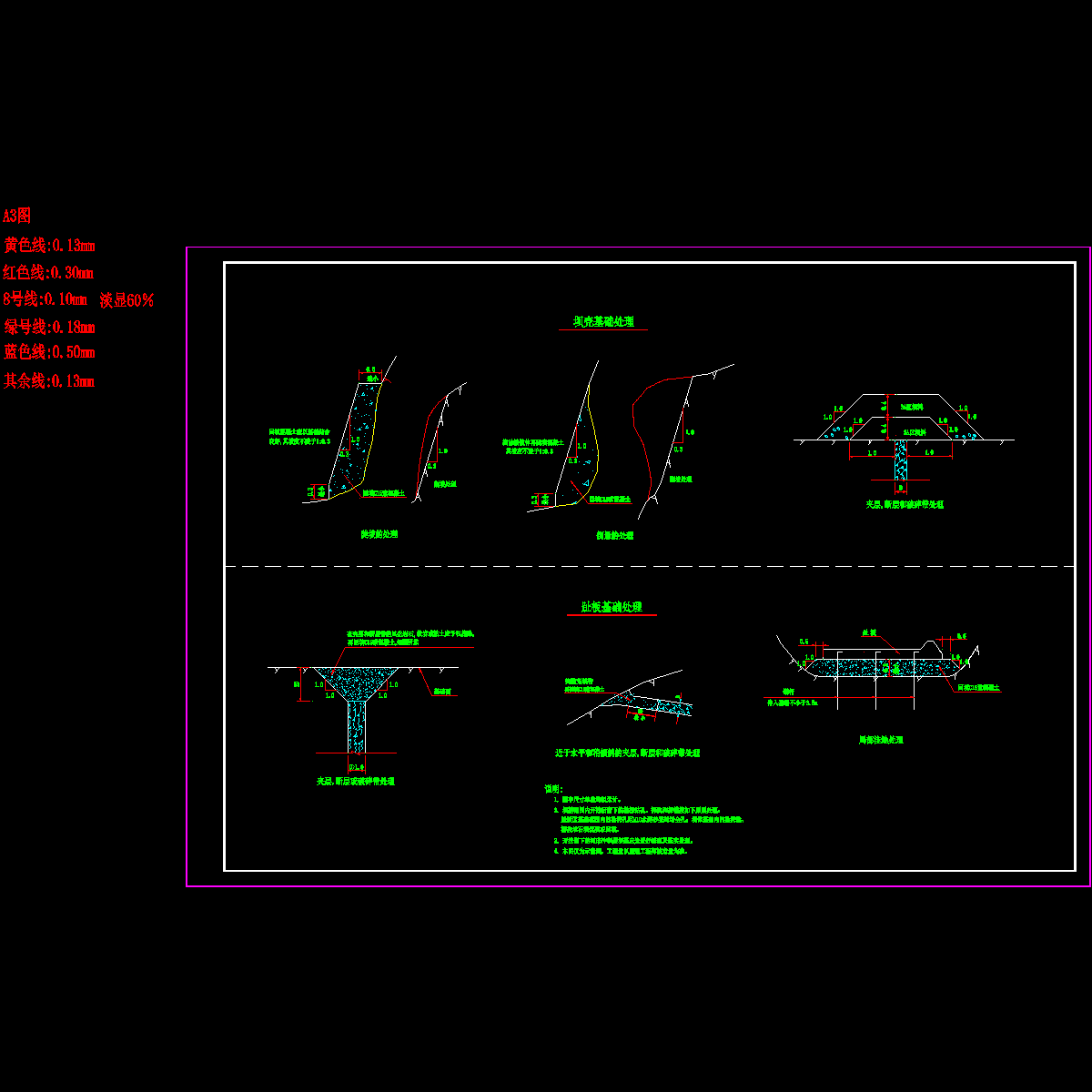

02_混凝土面板堆石坝基础处理图4.dwg

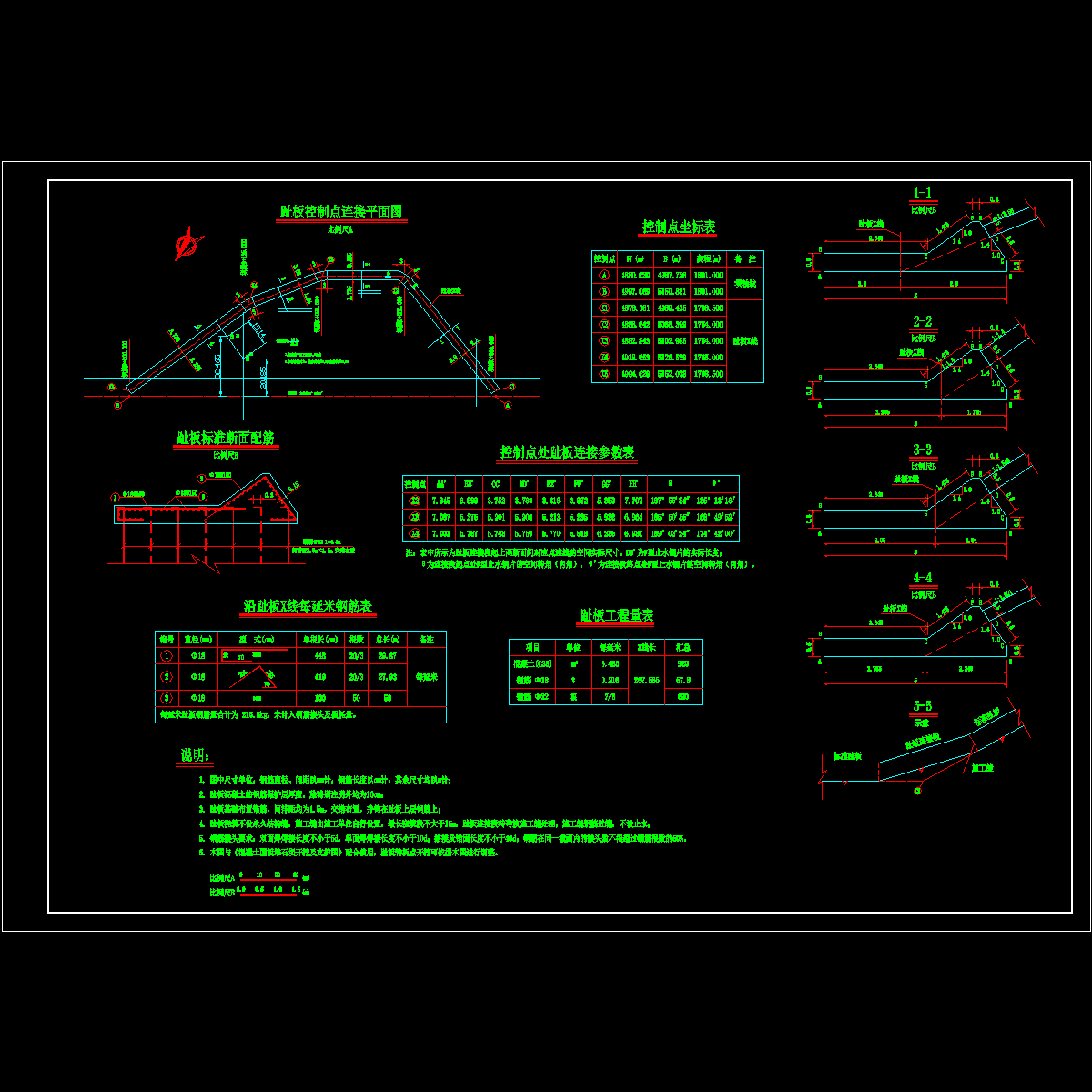

04趾板连接图.dwg

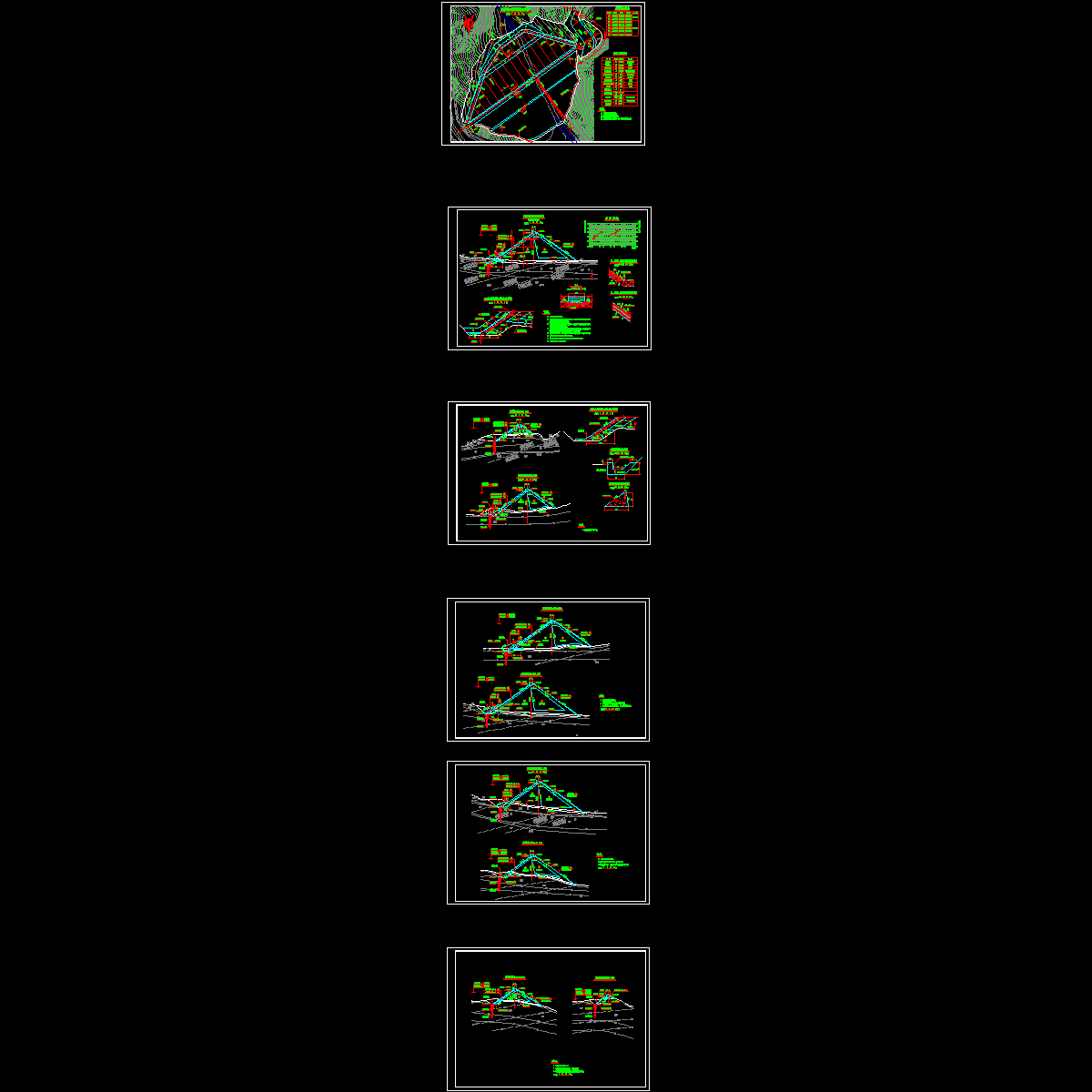

4坝体填筑图5-10.dwg

5接缝止水图12-13.dwg

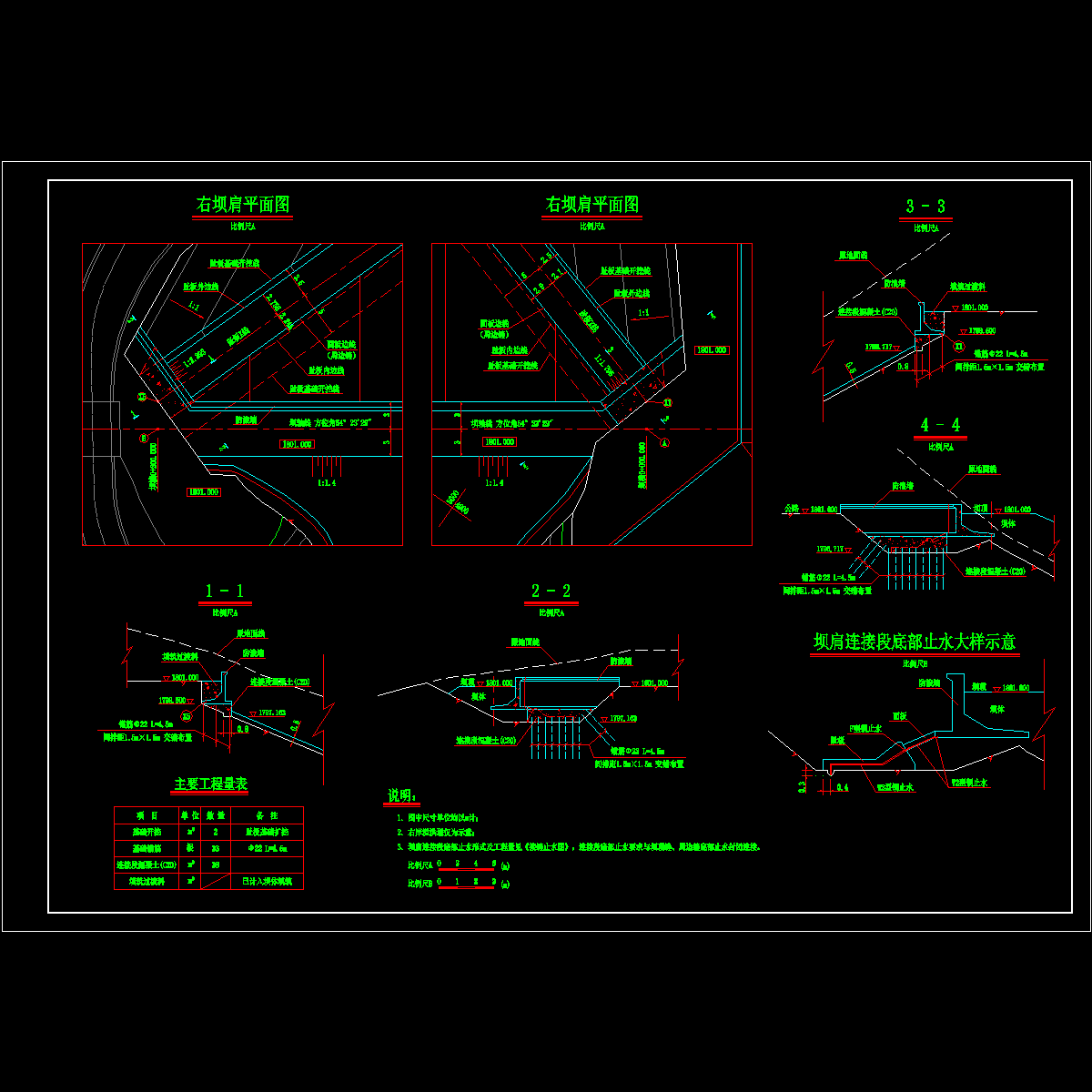

6坝肩连接图14.dwg

7面板布置图15.dwg

8灌浆布置图.dwg

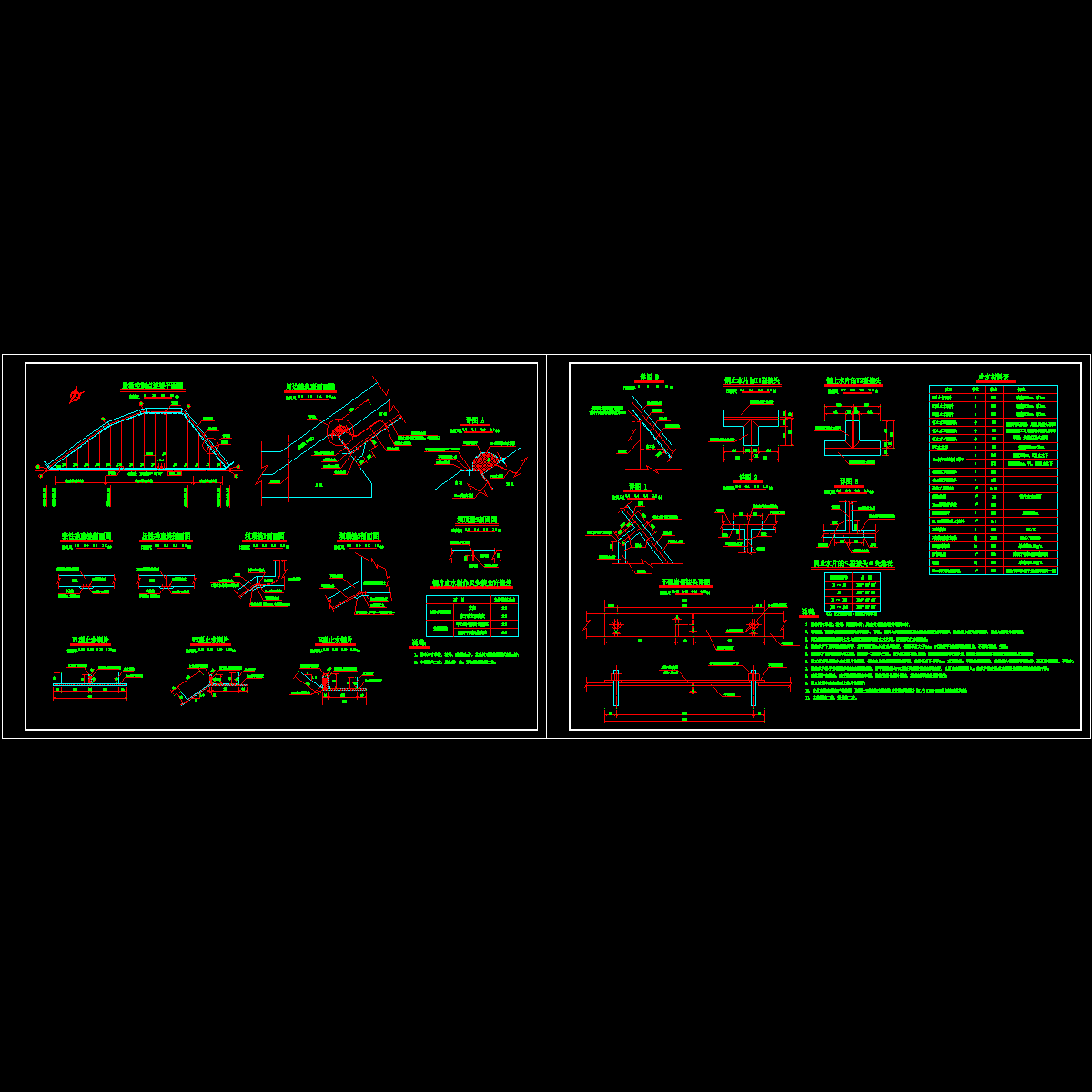

8面板趾板钢筋图.dwg

枢纽平面布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
