碾压砼重力坝设计图。该坝高43.6米，总库容595万立方米，坝顶长度140米，坝顶宽6米，坝底宽37.96米。　　工程开挖6.7万立方米，主体碾压5.7万立方米，防渗及垫层1.38万立方米。底孔冲沙。　　采用灌浆廊道帷幕灌浆防渗。　　共一个文件，4张图纸。平面图、剖面图、细部结构图、配筋图、工程特性表、主要工程量表、简单文字说明等。

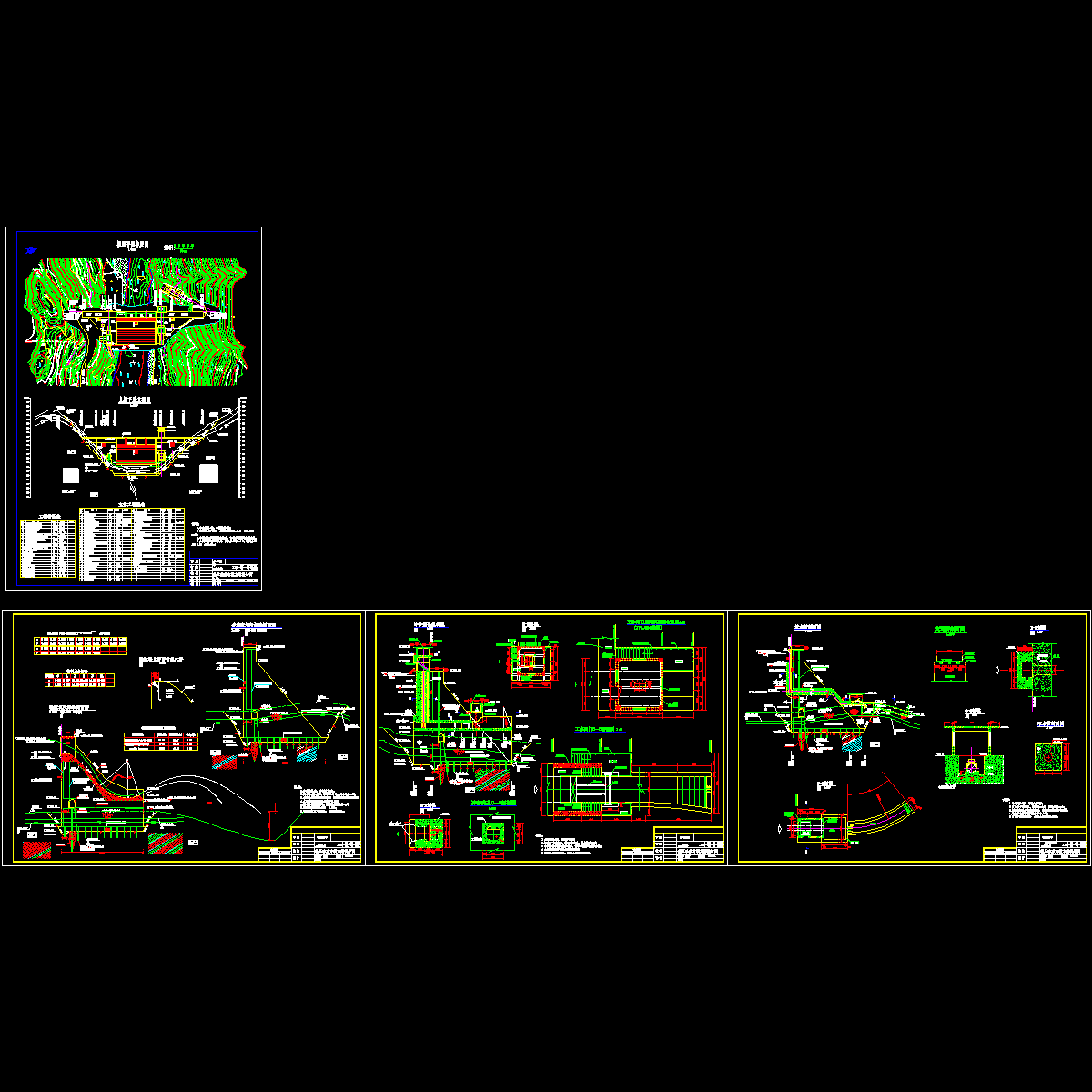

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

附件2099v11ec2210e110wcws0e.rar

1.07 MB

下载售价: 100 积分 赚积分
