小(二)型水库除险加固工程CAD施工图纸27张.dwg

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为水库除险加固工程施工图，涉及大坝、溢洪道、排水沟、竖井、箱涵、消能池、分水井、泄槽、启闭房、工作桥等。 　　【水库除险加固工程设计内容】 　　1、大坝坝体加宽，粘土斜墙防渗；2、大坝上游坝坡校核洪水位以下干砌块石护坡、以上草皮护坡，设置二级平台；3、大坝下游坝坡修整、草皮护坡，坝面设置排水系统，下游坝坡二级平台下设置贴坡排水；4、对输水底涵进行开挖废除；5、新输水底涵和溢洪道竖井；6、新建大坝观测设施及坝上防汛通道；7、新建灌溉渠道。 　　【工程主要施工图纸】 　　1、水库平面施工图；2、大坝加固施工图；3、背水坡排水沟结构图；4、底涵、溢洪道施工图；5、竖井结构图；6、箱涵施工图；7、分水井施工图；8、泄槽结构图；9、消能池施工图；10、启闭房结构图；11、工作桥施工图。 　　27张，

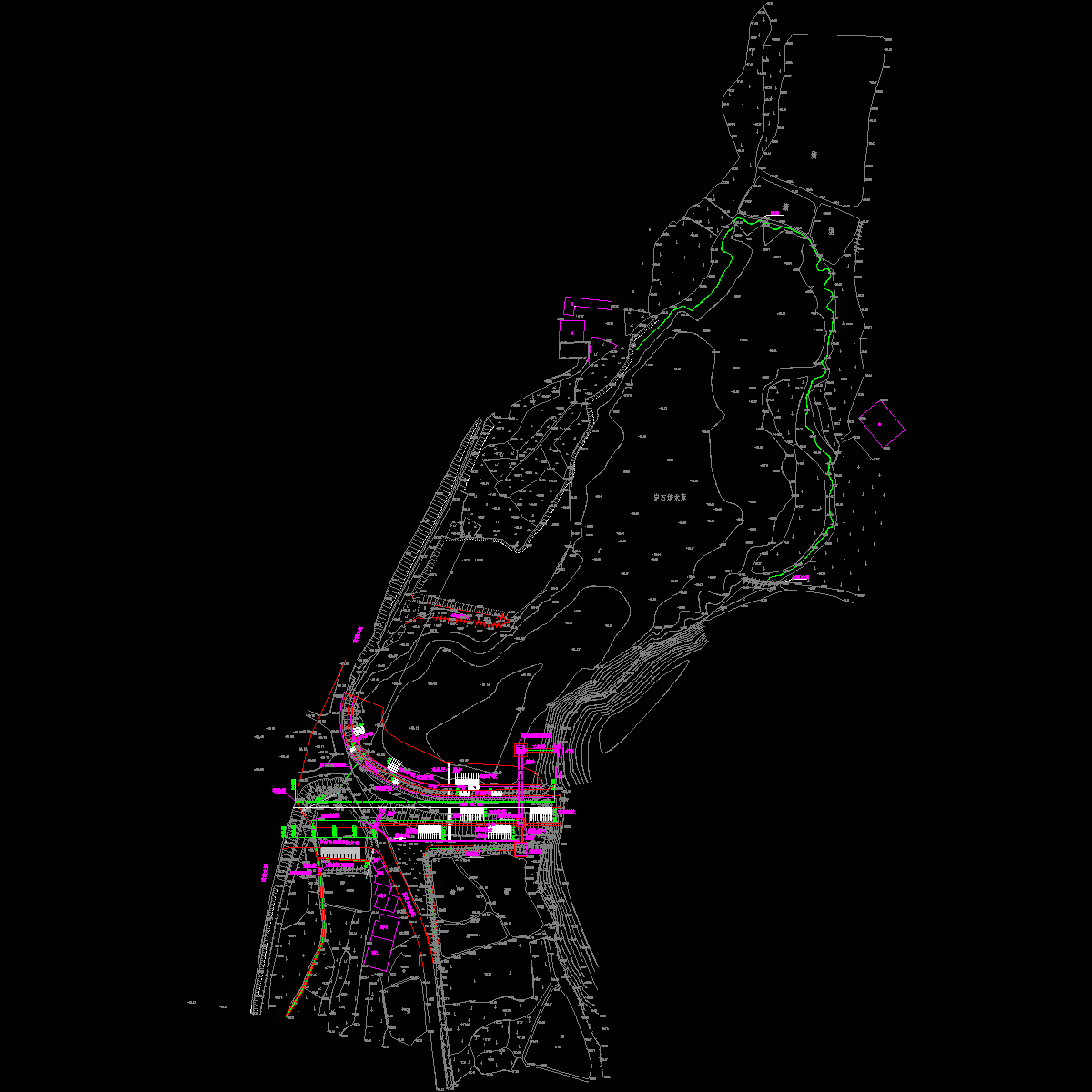

xx水库平面布置图.dwg

技施设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
