[CAD]26层住宅楼给排水设计图纸.dwg

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目总用地面积6.496公顷，建筑面积17.75公顷，建筑面积17717.99平米，建筑高度77.95米。 　　设计内容包括：室内给排水系统，室内消防给水系统。、 　　由市政给水管网引入两条DN200给水管，接至地下室生活调节水箱，生活给水由地下室水泵房微机变频调速供水，生活给水采用分区供水系统，7层以下为低区，8-19层为高区，20-26为高区。 　　消火栓系统：消防用水由地下室泵房加压供水。 　　自动喷水灭火系统：地下室适合于用水扑救处设置自动喷洒灭火系统危险等级为中危险级 级。I屋顶水箱间设置.生活污水直排至室外污水检查井，高层卫生间为双立管排水,其它为单立管排水,伸顶透气，消防电梯集水坑内设潜水排污泵,消防时排水。屋面雨水系统均采取有组织内排水，经入市政雨水管网.

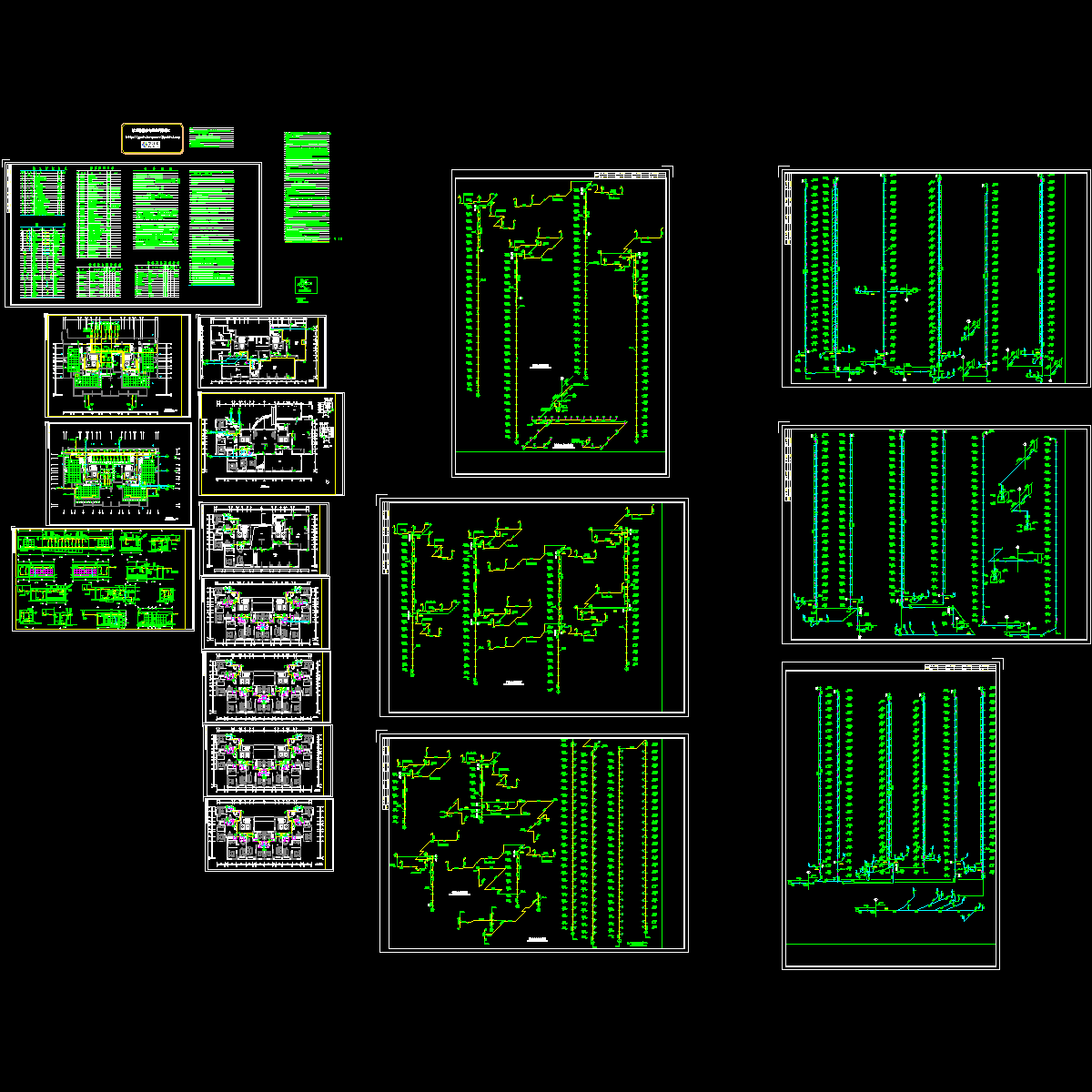

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
