多层办公楼给排水设计CAD施工图纸.dwg

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为办公楼，设计内容包括给水系统、排水系统、雨水系统、消火栓系统、灭火器设置。 　　 该项目市政供水压力为0.4MPa，由市政管网直接供水，采用下行上给式。设计生活用水量为最大日30.00m3/d，最大时7.50m3/h。室内给水管道设计工作压力为0.32MPa。 　　 该项目消火栓流量为：室内15l/s，室外25l/s，火灾延续时间2h。 　　 图纸内容包括：1. 总说明、图例、目录、材料表 2.底层给排水平面图 3.二－六层给排水平面图 4.屋顶层给排水平面图 5.卫生间大样 6.给排水系统图

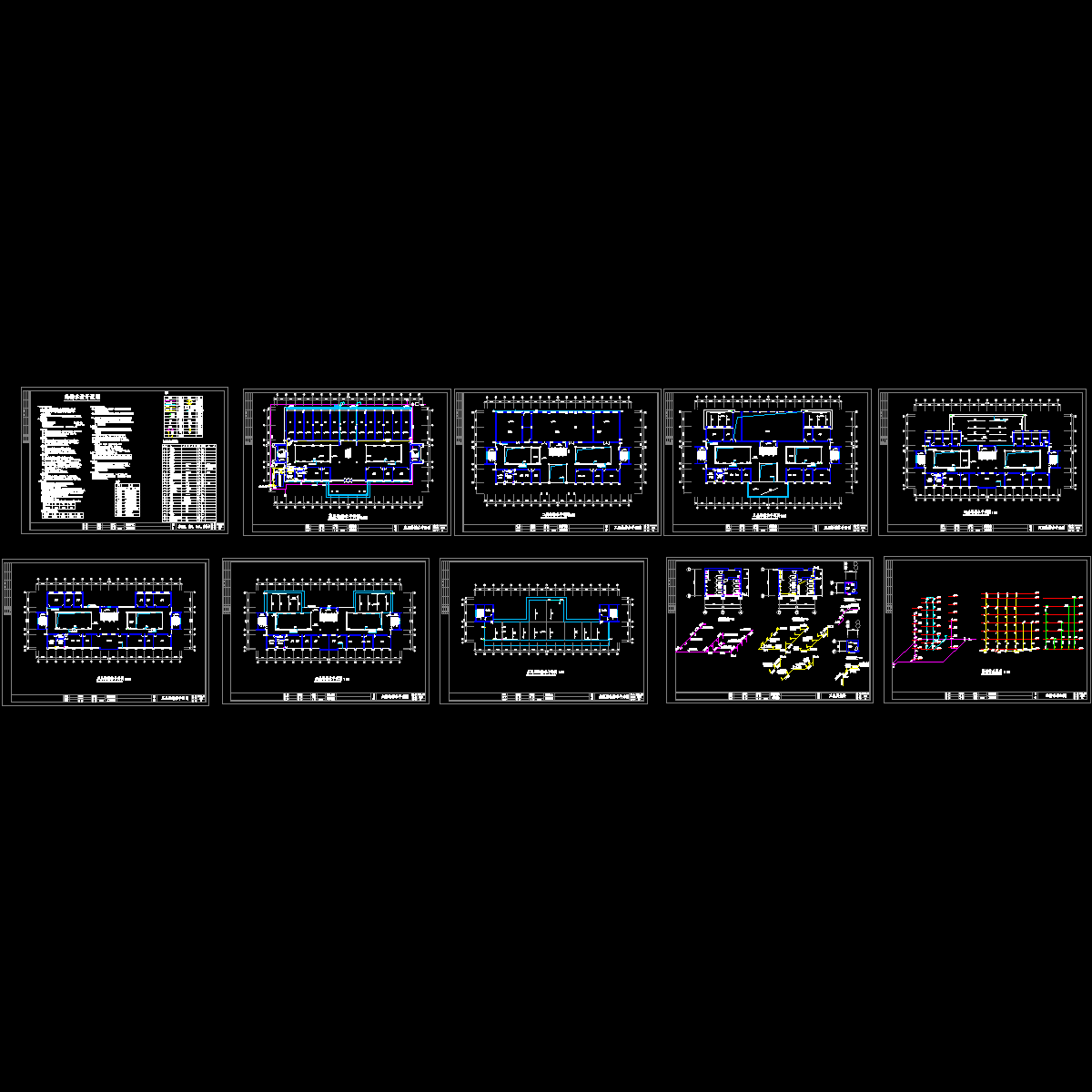

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
