一份26层星级酒店电气CAD施工图纸（第二类防雷）(火灾自动报警)

rruuikkjj · 发表于 2020-2-17 23:21:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：宾馆,酒店
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：40150.73平方米
建筑地上层数：26层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：61张
设计年代：近代
地下室用途：设备用房,其它
负荷等级：一级,二级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：安徽
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制
弱电设计：火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统

附件详情

1、电气设计说明；
2、低压配电竖向干线图；
3、配电系统图；
4、剩余电流系统报警干线图；
5、综合布线系统图；
6、有线电视系统图；
7、监控系统图；
8、火灾自动报警系统图、说明；
9、基础接地平面图；
10、配电平面图；
11、照明平面图；
12、防雷平面图；
13、弱电平面图；
14、消防平面图。

附件详情

该附件为[安徽]超高层星级酒店全套电气施工图，共61张。
项目概况：.该项目为四星级酒店,地上26层,地下一层,建筑面积40150.73平方米，建筑高度98.15米。主体结构为钢筋混凝土结构，楼板为现浇混凝土楼板。
酒店主楼共26层，塔顶超过百米，其中4-26层为酒店客房。1-3层为酒店裙楼，提供中西餐及会所服务。大、中、小会议室共五个，80平米到600平米可容纳1000多人同时开会。80多平米的贵宾接待室两个。高档装修客房346间和680张床位，210个停车位，完全按五星级的标准建造。
设计内容：照明、动力配电；防雷、接地；火灾自动报警系统及弱电(含有线电视、电信、监控)配管系统。

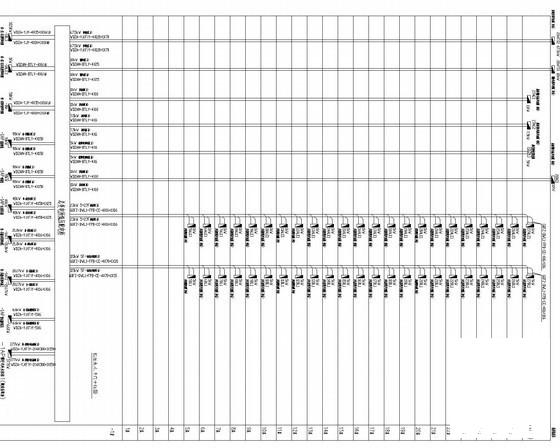

低压配电竖向干线图

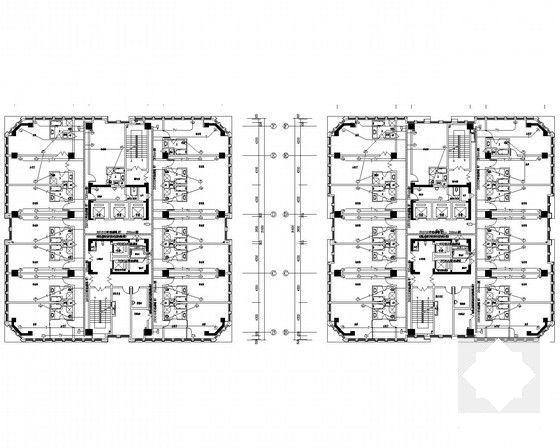

二层消防平面图

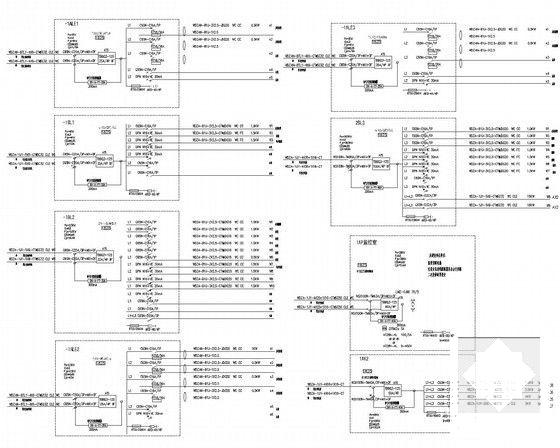

配电系统图

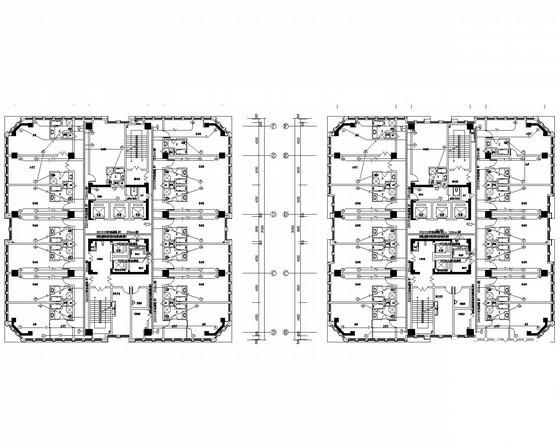

弱电平面图

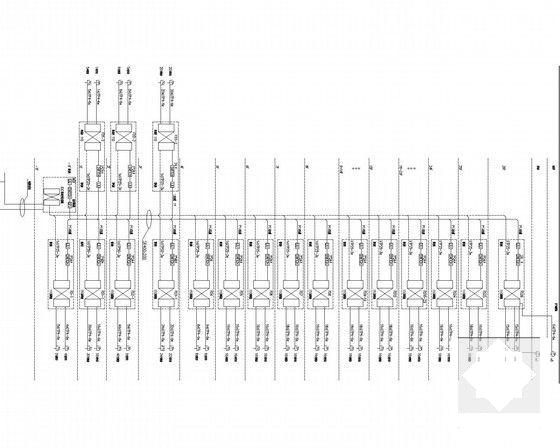

综合布线系统图

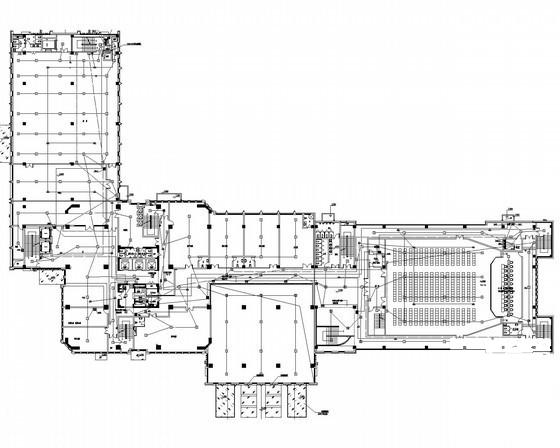

基础接地平面图
