一份12层剪力墙结构住宅楼电气设计CAD施工图纸（顶层为机房）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：28张
• 地下室用途：人防,其它
• 节点大样：等电位联结
• 负荷等级：二级
• 防雷等级：第二类
• 接地方式：TN-C-S
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

本住宅楼为二类高层住宅楼，剪刀墙结构，地下一层人防地下室战时为五级二等人员掩蔽所，平时为普通储藏室，一至十一层为普通住宅，顶层为机房。
设计范围包括：低压配电系统；电气 照明系统 ； 防雷接地 系统；有线电视、电话及宽带网络、防盗报警、火灾自动报警及联动系统。

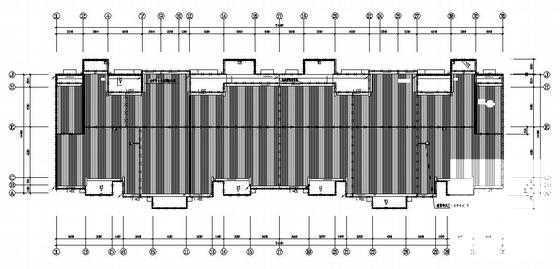

第 1 张图

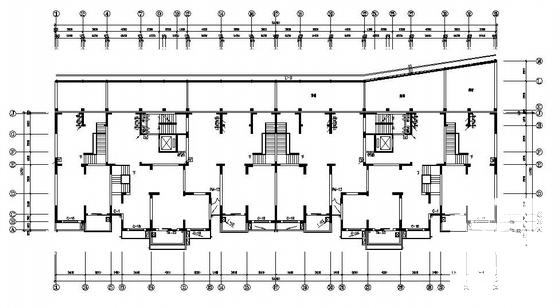

第 2 张图

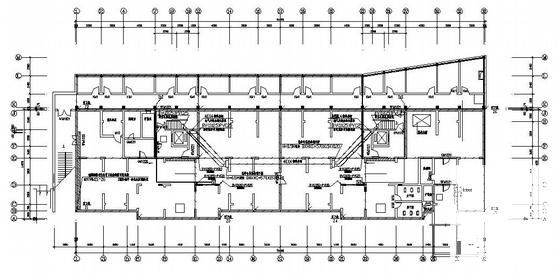

第 3 张图

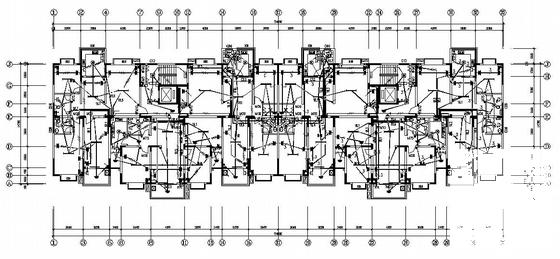

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 23:21:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
