钢结构住宅楼顶层阳光房施工CAD图纸
- 建筑类别：住宅
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 参考图纸：24张
- 设计年代：近代
附件详情
该项目是住宅楼顶层阳光房项目，共计2栋楼顶层的阳光房，6、7#，该资料包含：阳光房底部埋件

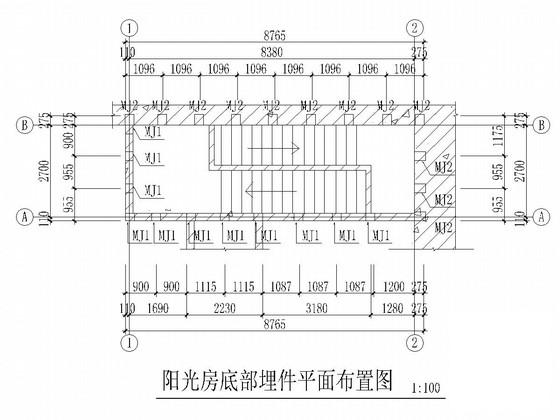

平面布置图
，阳光房平面分格图，阳光房顶平面分格图，轴立面分格图，钢立柱玻璃幕墙横、纵剖标准节点，底部收口标准节点，
节点图
，共计24张。
出图时间：近代.12。

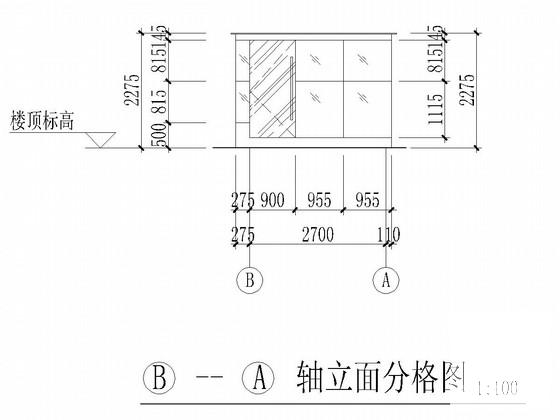

立面分格图

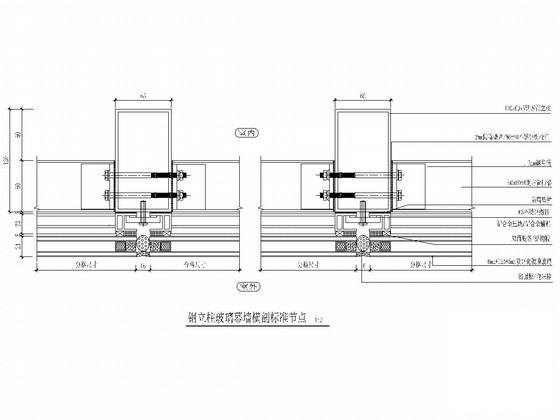

钢立柱玻璃幕墙横剖标准节点

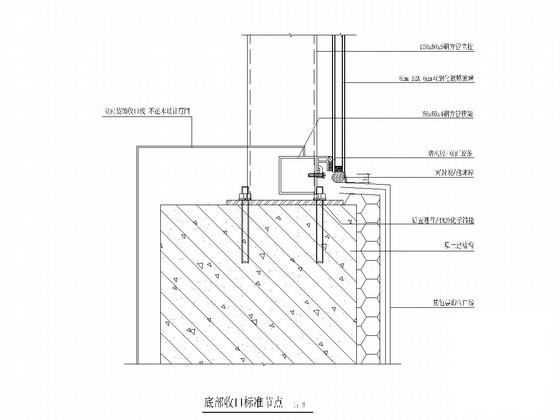

底部收口标准节点
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢结构结构施工图纸 - 1 -
钢结构结构施工图纸 - 2 -
钢结构结构施工图纸 - 3 -
钢结构结构施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
