一份43层五星酒店KTV装修电气CAD施工图纸（包厢配电大样图）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店, 娱乐
• 建筑高度类型：超高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：160000平方米
• 建筑地上层数：43层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 节点大样：配电箱
• 接地方式：TN-S
• 项目所在地：重庆
• 强电设计： 供配电系统 , 低压配电, 电气控制

附件详情

• 1、 电气设计 说明
• 2、配电系统图
• 3、包厢配电大样图
• 4、安全疏散布置图
• 5、平面配电布置图
• 6、顶面配电系统图

附件详情

该附件为[重庆]酒店KTV装修电气施工图纸，图纸共22张。
主楼高49层，客房总数404间。该资料为室内第二、三、四层装饰配电设计。
本次装修设计内容包含： 照明系统 、配电系统、设备安装、电气节能等。

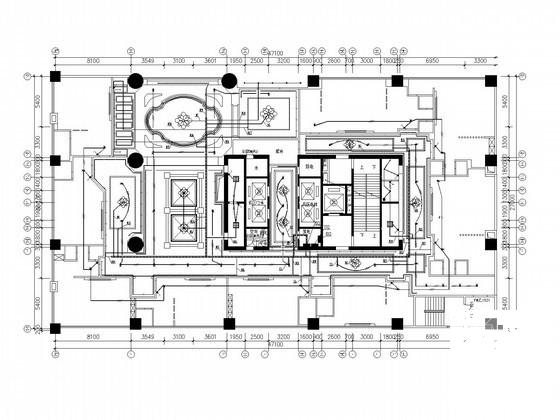

配电布置平面图

消防布置平面图

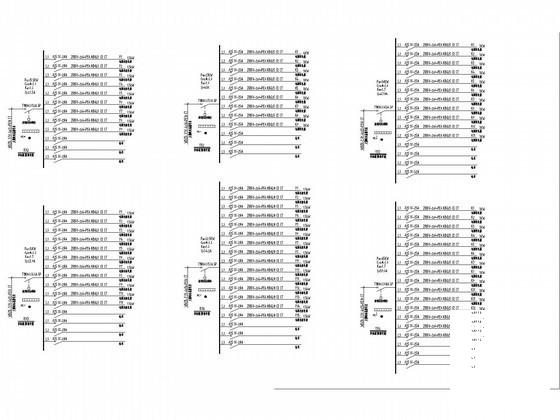

配电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
