室外排水工程CAD施工图纸(钢筋混凝土化粪池).dwg

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 某排水工程施工简图。工程包括 　　地基与基础 1#、2#化粪池采用3：7的灰土换填，夯实。检查井与化粪池地基用混凝土进行现浇。 　　化粪池 采用图集宁02S3的10 #化粪池，1#化粪池开挖尺寸为18m×9m×4m，2#化粪池开挖尺寸为13m×15m×7m。1# 、2#化粪池浇筑规格为10.8m×4m。为钢筋混凝土化粪池。 　　检查井 检查井净空为1100mm×1100mm，检查井井墙为C20混凝土现浇。垫层为C15混凝土现浇。 　　管道安装 所使用管材为双壁波纹管，主管线规格为dn=300，支管线规格为dn=250。 　　混凝土盖板 混凝土盖板为钢筋混凝土盖板，混凝土标号为C20，钢筋一级，厚250mm。 　　.主管道采用dn300聚乙烯PE双壁波纹管。支管道采用dn250聚乙烯PE双壁波纹管。 　　7.排水管道施工验收依据《给排水管道工程施工及验收规范》。 　　8.排水管采用直埋方式，直埋管道基础为3：7灰土、150厚、800宽

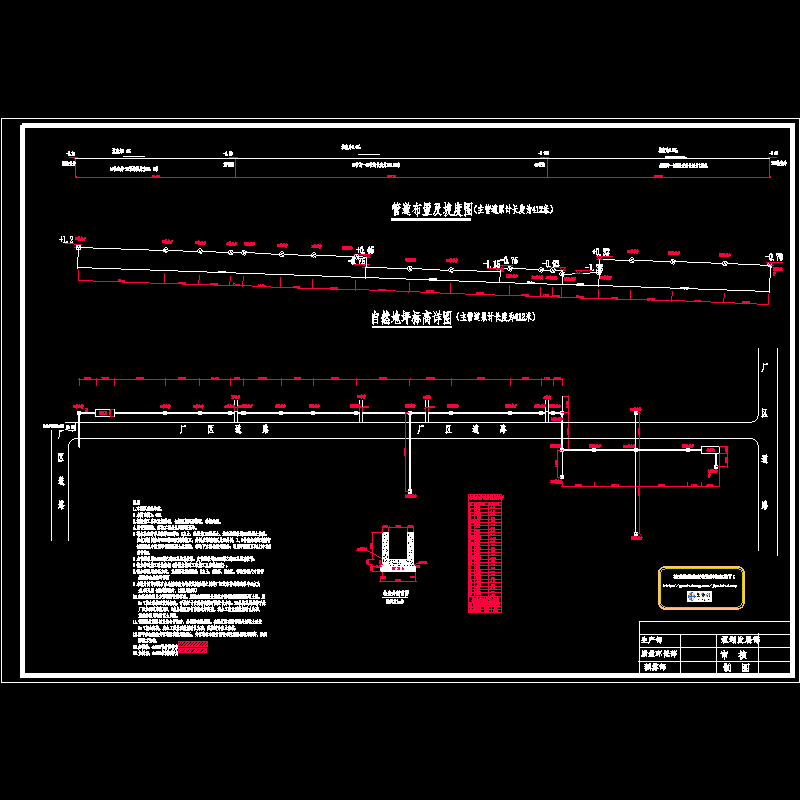

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
