一份地上5层综合办公建筑强弱电电气CAD施工图纸(火灾自动报警)

[复制链接]

0

主题

0

帖子

1435

积分

超级版主

Rank: 8Rank: 8

积分
1435
发表于 2020-2-17 21:16:37 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑设计面积:7452.86平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S,TN-C-S
  • 项目所在地:山东
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

  • 1、电气设计说明 电气图例表;
  • 2、配电干线图 配电系统图;
  • 3、弱电系统图;
  • 4、照明平面图;
  • 5、动力平面图;
  • 6、 弱电平面图
  • 7、火灾自动报警平面图;
  • 8、基础接地平面图;
  • 9、屋顶 防雷平面图

附件详情

该附件为[山东]综合办公建筑强弱电电气施工图,共28张。
项目概况:该项目总建筑面积为7452.86平方米;地上五层,建筑高度为22.2m;
设计内容:1.低压配电系统; 2.电气照明系统; 3.防雷与接地系统; 4.电气火灾监控系统; 5.综合布线系统; 6.有线电视系统; 7.视频监控系统; 8.火灾自动报警系统; 9.公共广播系统。

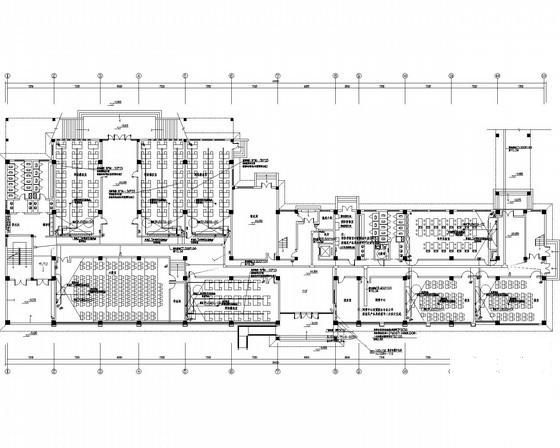

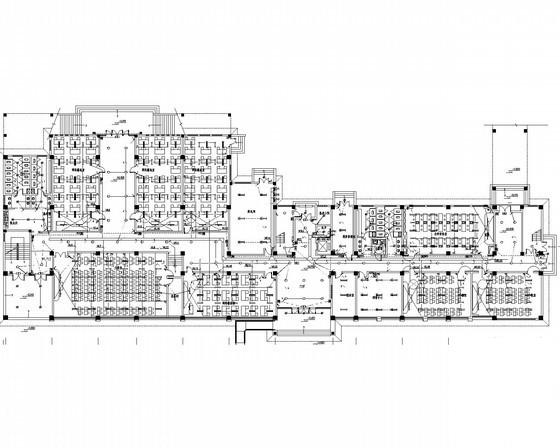

一层照明平面图

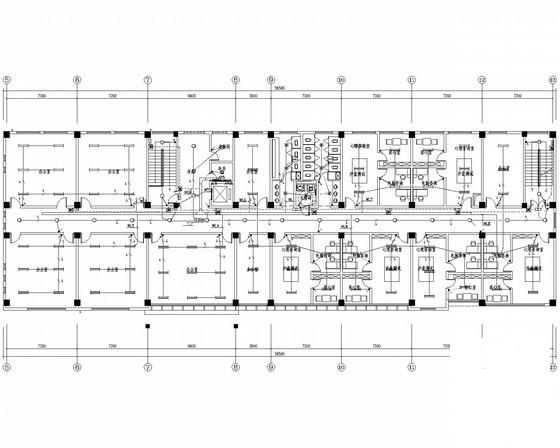

五层照明平面图

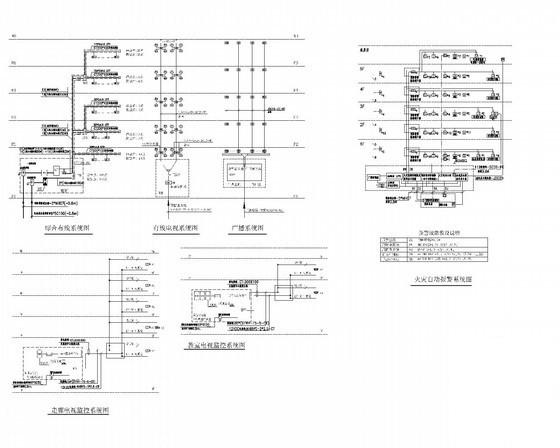

系统图

综合建筑强弱电 - 1
第 1 张图
综合建筑强弱电 - 2
第 2 张图
综合建筑强弱电 - 3
第 3 张图
综合建筑强弱电 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 21:16:37上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edecscscwwc1s222scd.zip

2.46 MB

下载  售价: 100 积分    赚积分
