4×20米部分预应力空心板桥CAD施工图纸(50张)(桩基础).dwg

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 设计荷载：公路－Ⅰ级 地震动峰值加速度：0.05g。 　　桥面宽度：左线：0.5米（防护栏） 11.0米（行车道） 0.5米（防护栏）； 右线：0.5米（防护栏） 11.0米（行车道） 0.5米（防护栏）。 　　上部结构：(4×20)米部分预应力混凝土空心板。 　　下部结构：柱式墩、肋式台、钻孔灌注桩基础 　　交角：60° 　　预应力筋采用张拉力和伸长量双控张拉施工，以张拉力为主，引伸量为辅， 　　最大超张拉力为193.9KN，伸长量则根据施工时钢绞线张拉长度另行计算。 　　…… 　　该资料包含： 　　说明及资料目录、桥位平面图 　　工程地质纵断面、全桥工程数量表 　　总体布置图、墩台基桩坐标放样图 　　上部构造横断面及铰缝构造图 　　预制板一般构造图、预制板平面布置图 　　中板钢筋构造图（L=20米） 　　中板钢筋材料数量表（L=20米，C=50厘米） 　　边板钢筋构造图（L=20米，C=50厘米） 　　边板钢筋材料数量表（L=20米，C=50厘米） 　　异型边板钢筋构造图（二） 　　预应力钢筋失效图（L=20米） 　　桥面现浇层钢筋构造图（B=12米） 　　桥面现浇层材料数量表（B=12米） 　　桥面连续钢筋构造图（B=12米） 　　斜板钝角桥面加强钢筋构造图 　　锚栓、支座构造及布置图（B=24.5米） 　　桥头搭板一般构造图（一） 　　桥头搭板钢筋构造图（一） 　　桥头搭板材料数量表（一） 　　枕梁钢筋构造图（一） 　　桥梁外侧防撞防护栏钢筋构造图 　　RG80型护栏伸缩装置图 　　FD-80型行车道伸缩装置图（L=12米） 　　桥面排水一般构造图（一） 　　桥墩一般构造图 　　桥墩墩帽钢筋构造图 　　桥墩挡块钢筋构造图 　　桥墩系梁钢筋构造图 　　桥墩桩柱钢筋构造图 　　桥墩桩柱材料数量表 　　桥台一般构造图（二） 　　桥台台帽钢筋构造图 　　桥台耳、背墙钢筋构造图（二） 　　桥台挡块钢筋构造图 　　桥台台身钢筋构造图（二） 　　桥台承台钢筋构造图 　　桥台桩基钢筋构造图 　　墩台支座垫石钢筋构造图 　　防护工程构造图（二） 　　…… 　　共计50张 预制板一般构造图 中桥防护工程构造图 中桥桥台耳背墙钢筋构造图 中桥桥墩系梁钢筋构造图

xx中桥异型边板钢筋构造图.dwg

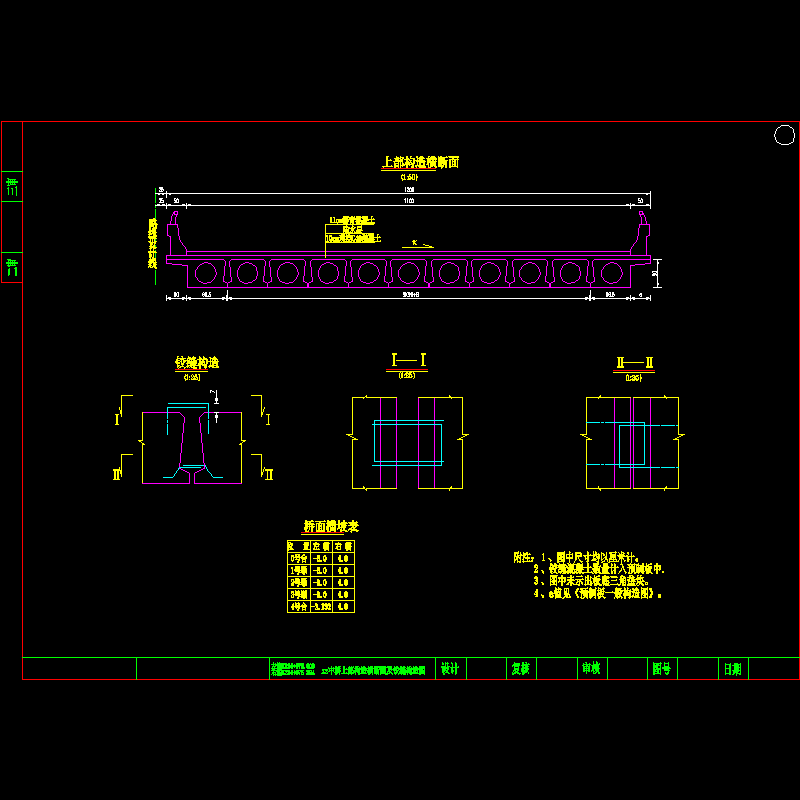

中桥上部构造横断面及铰缝构造图.dwg

中桥墩台基桩坐标放样图.dwg

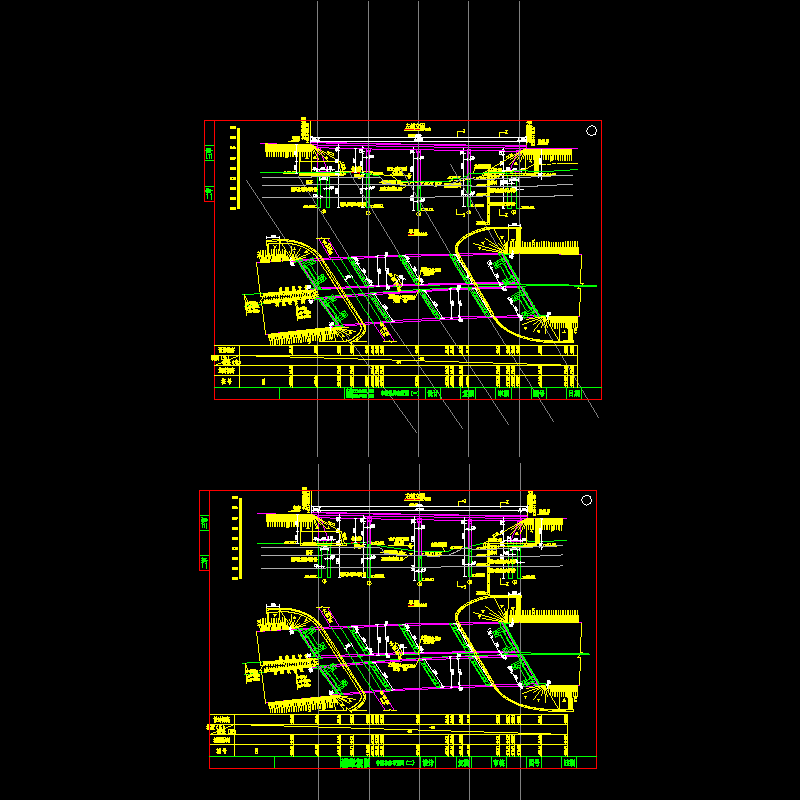

中桥总体布置图.dwg

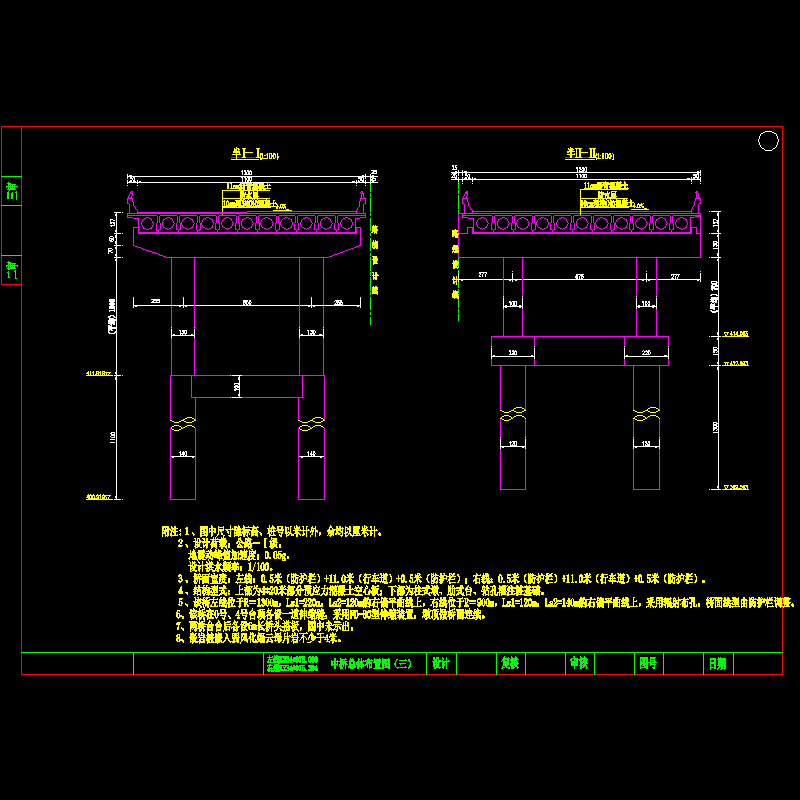

中桥总体布置图（三）.dwg

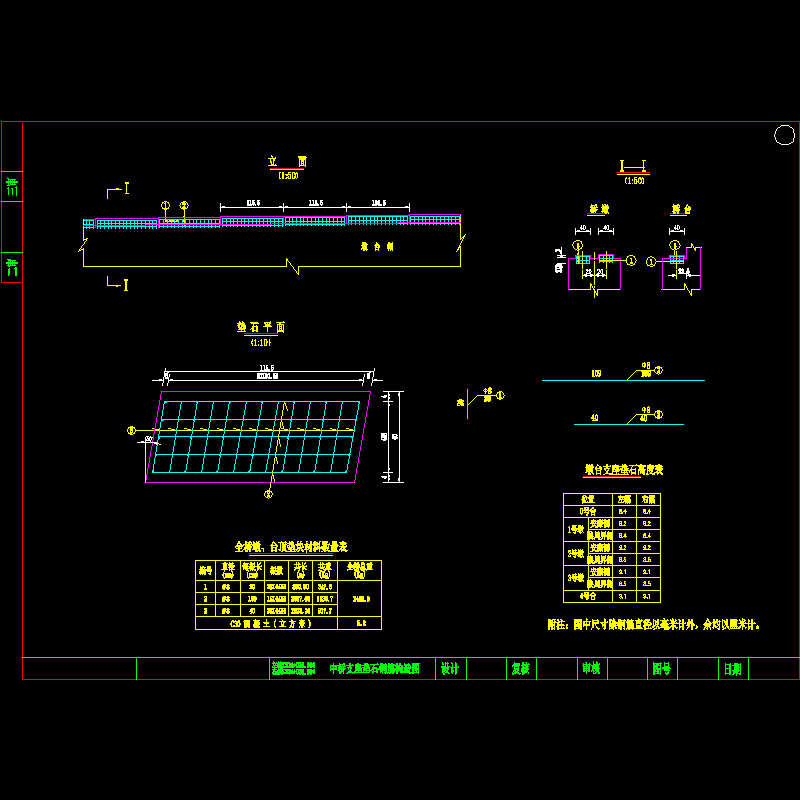

中桥支座垫石钢筋构造图.dwg

中桥桥台一般构造图.dwg

中桥桥台台帽钢筋构造图.dwg

中桥桥台台身钢筋构造图.dwg

中桥桥台桩基钢筋构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
