24孔20×12.5m弧门CAD施工图纸整套.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某电站泄水闸24孔20×12.5-12m液压启闭机操作弧门图纸整套 　
　1、总布置图 　
　　2、弧门总图
　　　3、门页结构
　　　4、门页零件图（1）
　　　5、门
　页零件图（2）
　　　6、支臂 　
　　7、支铰装配和活动铰座 　
　　8、固定铰座和支铰零件
　　　9、?400侧轮装置 　　
　10、门槽总图 　
　　11、门槽部件图 　
　　12、一期砼预留坑和锚定板图 　
　　13、锁定装置 　
　　14、锁定装置零件图（1）
　　　15、锁定装置零件图（2） 　
　　16、锁定装置埋件

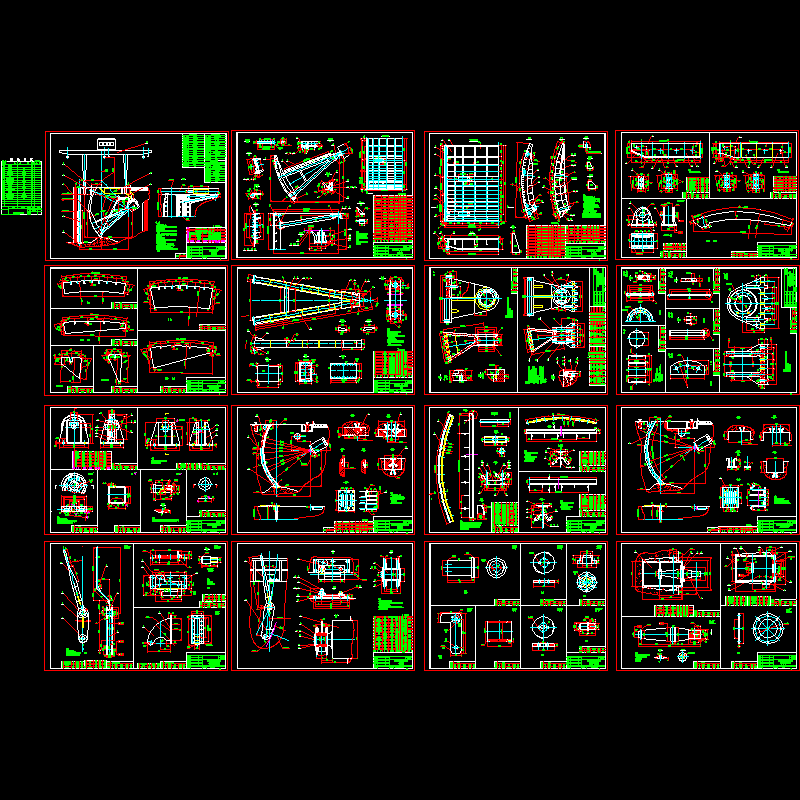

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
